tSG-3781B

ICP DAS

Артикул: 10423000

Преобразователь сигналов тока 4...20 мА в сигнал ШИМ, 1 канала, вертикальный дисплей

11 903,43 ₽

146,72 у.е.

с учетом НДС

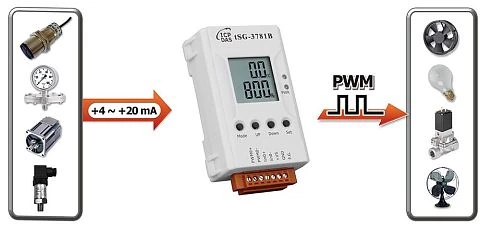

tSG-3781B — это одноканальный модуль согласования сигналов с входом по постоянному току, предназначенный для преобразования входного токового сигнала 4–20 мА в выходной ШИМ-сигнал. ШИМ-выход имеет скважность от 0% до 100% и обеспечивает линейное преобразование входного тока 4–20 мА. Частота выходного ШИМ-сигнала настраивается в диапазоне от 600 до 800 Гц с помощью кнопок на корпусе.

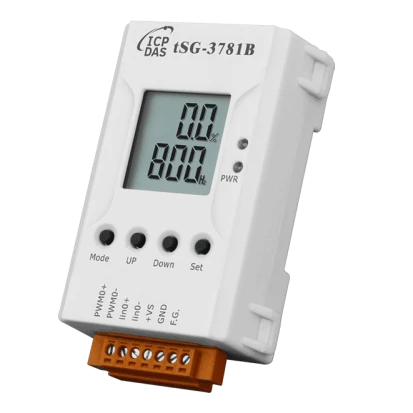

Модуль tSG-3781B оснащён монохромным ЖК-дисплеем, на котором отображаются скважность и частота выходного ШИМ-сигнала.

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по току

4...20 мА

Дискретный вывод

Всего каналов

Тип (транзистора, реле)

Открытый коллектор

Тип сигнала

PWM

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Требования по питанию

DC входное напряжение,

10..30 В

Габариты

Ширина

53 мм

Глубина

87 мм

Высота

27 мм

Эксплуатационные характеристики

Температура эксплуатации,

-25..75 °C

Влажность

10-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.16 кг

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по току

4...20 мА

Дискретный вывод

Всего каналов

Тип (транзистора, реле)

Открытый коллектор

Тип сигнала

PWM

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Требования по питанию

DC входное напряжение,

10..30 В

Габариты

Ширина

53 мм

Глубина

87 мм

Высота

27 мм

Эксплуатационные характеристики

Температура эксплуатации,

-25..75 °C

Влажность

10-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.16 кг

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по току

4...20 мА

Дискретный вывод

Всего каналов

Тип (транзистора, реле)

Открытый коллектор

Тип сигнала

PWM

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Требования по питанию

DC входное напряжение,

10..30 В

Габариты

Ширина

53 мм

Глубина

87 мм

Высота

27 мм

Эксплуатационные характеристики

Температура эксплуатации,

-25..75 °C

Влажность

10-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.16 кг

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по току

4...20 мА

Дискретный вывод

Всего каналов

Тип (транзистора, реле)

Открытый коллектор

Тип сигнала

PWM

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Требования по питанию

DC входное напряжение,

10..30 В

Габариты

Ширина

53 мм

Глубина

87 мм

Высота

27 мм

Эксплуатационные характеристики

Температура эксплуатации,

-25..75 °C

Влажность

10-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.16 кг

Документация

Спецификация tSG-3781 Руководство пользователя tSG-3781B_L

Документация

Спецификация tSG-3781 Руководство пользователя tSG-3781B_L

Документация

Спецификация tSG-3781 Руководство пользователя tSG-3781B_L

Документация

Спецификация tSG-3781 Руководство пользователя tSG-3781B_L
