SG-3081

SG-3081

ICP DAS
На складе
Артикул: 02316700
Преобразователь сигналов тока 4...20 мА, 0...20 мА в сигналы тока или напряжения, с гальванической изоляцией
19 021,80 ₽
223,75 у.е.
с учетом НДС
В наличии: 7 (20)
В наличии: 7 (20)

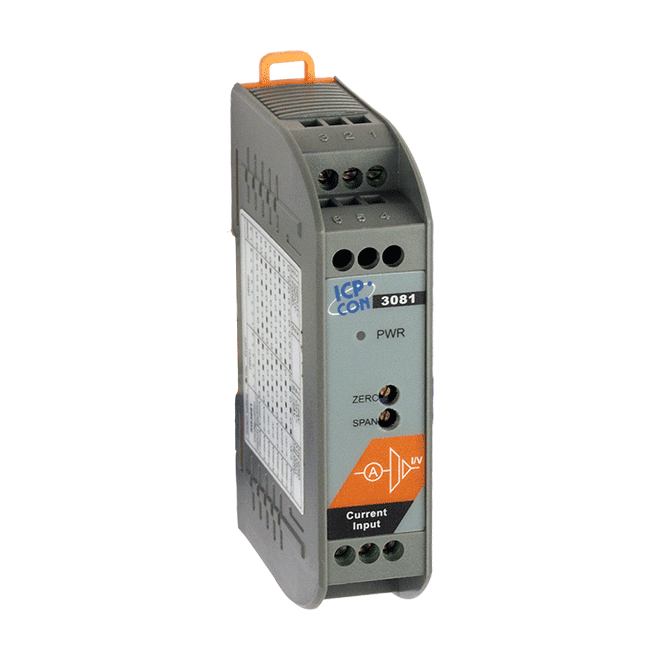

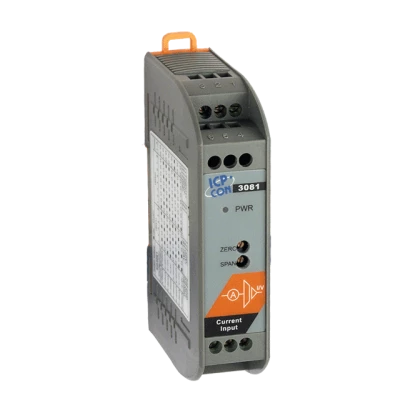

SG-3081 — это модуль согласования сигналов, преобразующий входной токовый сигнал 0~20 mA, 4~20 mA в выходной сигнал по напряжению (0~5 VDC, 0~10 VDC) или току (0~20 mA, 4~20 mA). Он обеспечивает трёхканальную изоляцию (вход, выход, питание) с уровнем до 1000 В DC. Диапазоны входа и выхода могут изменяться с помощью внутренних переключателей.

Модуль SG-3081 оснащён LED-индикатором, отображающим работоспособность устройства, а также двумя подстроечными резисторами (Zero, Span) для точной калибровки диапазонов входа и выхода. Типичная полоса пропускания — 1 кГц.

SG-3081 — это модуль согласования сигналов, преобразующий входной токовый сигнал 0~20 mA, 4~20 mA в выходной сигнал по напряжению (0~5 VDC, 0~10 VDC) или току (0~20 mA, 4~20 mA). Он обеспечивает трёхканальную изоляцию (вход, выход, питание) с уровнем до 1000 В DC. Диапазоны входа и выхода могут изменяться с помощью внутренних переключателей.

Модуль SG-3081 оснащён LED-индикатором, отображающим работоспособность устройства, а также двумя подстроечными резисторами (Zero, Span) для точной калибровки диапазонов входа и выхода. Типичная полоса пропускания — 1 кГц.

Аналоговый ввод
Всего каналов AI
1
Диапазон входного сигнала по току
0...20 мА, 4...20 мА
Аналоговый вывод
Всего каналов AO
1
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
25 мм
Глубина
71 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Габариты упаковки
Вес без упаковки
0.1 кг
Вес в упаковке
0.16 кг
