SG-3383

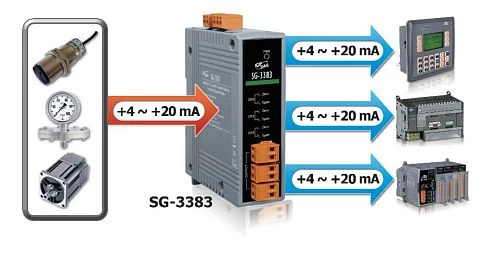

Модуль разделения токового сигнала SG-3383 принимает один входной токовый сигнал 4–20 мА и формирует три гальванически изолированных выходных сигнала 4–20 мА, линейно связанных с входом.
Такое решение экономично, когда требуется передать один сигнал на три различных устройства. Типичные области применения включают гальваническую развязку, разделение выходного сигнала, разделение устройств нагрузки и резервирование (например, чтобы избежать выхода из строя всей цепи при отказе одного из устройств), а также их комбинации. Входной сигнал фильтруется, усиливается, разделяется и далее передаётся через оптрон на выходные каскады. Обеспечивается полная трёхканальная изоляция (вход, выход, питание), защита от импульсных помех по питанию до 4 кВ и защита от статического разряда до 8 кВ, что делает этот модуль эффективным для устранения петель по земле, подавления синфазных помех и уменьшения наводок.
SG-3383 оснащён LED-индикатором, который показывает исправность работы модуля, а также переменными резисторами (Zero, Span) для точной калибровки диапазона выходного сигнала. Типичная полоса пропускания входного сигнала — 2,5 кГц.
Модуль разделения токового сигнала SG-3383 принимает один входной токовый сигнал 4–20 мА и формирует три гальванически изолированных выходных сигнала 4–20 мА, линейно связанных с входом.
Такое решение экономично, когда требуется передать один сигнал на три различных устройства. Типичные области применения включают гальваническую развязку, разделение выходного сигнала, разделение устройств нагрузки и резервирование (например, чтобы избежать выхода из строя всей цепи при отказе одного из устройств), а также их комбинации. Входной сигнал фильтруется, усиливается, разделяется и далее передаётся через оптрон на выходные каскады. Обеспечивается полная трёхканальная изоляция (вход, выход, питание), защита от импульсных помех по питанию до 4 кВ и защита от статического разряда до 8 кВ, что делает этот модуль эффективным для устранения петель по земле, подавления синфазных помех и уменьшения наводок.
SG-3383 оснащён LED-индикатором, который показывает исправность работы модуля, а также переменными резисторами (Zero, Span) для точной калибровки диапазона выходного сигнала. Типичная полоса пропускания входного сигнала — 2,5 кГц.
