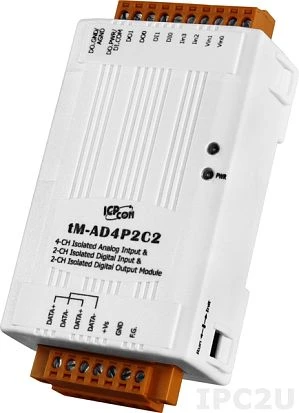

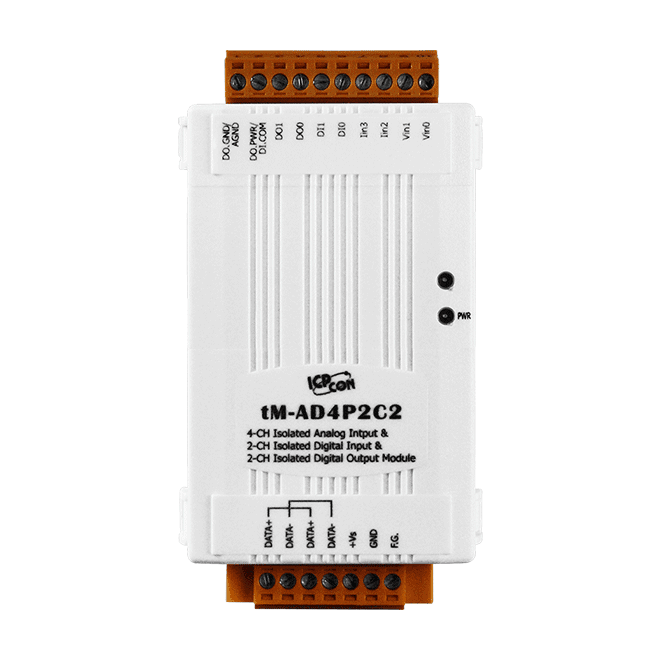

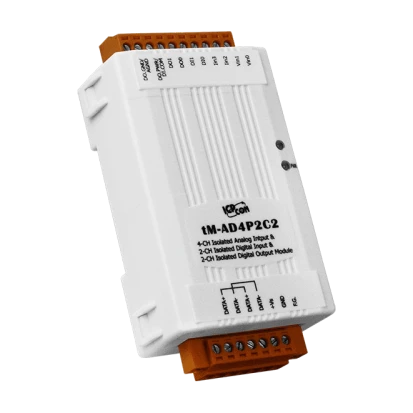

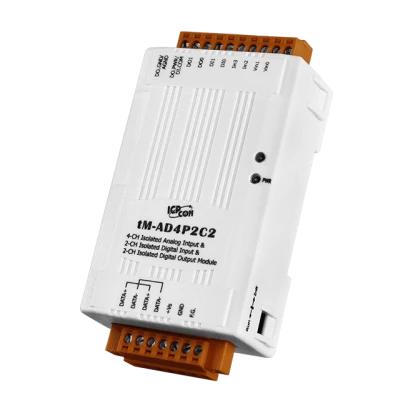

tM-AD4P2C2

Спецификация tM-AD4P2C2 Руководство пользователя tM-AD4P2C2

Артикул: 06400100

Модуль ввода-вывода, 4 канала аналогового ввода, 2 канала дискретного ввода, 2 канала дискретного вывода, Modbus RTU/ASCII, DCON

13 105,72 ₽

183,83 у.е.

с учетом НДС

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Аналоговый ввод

Всего каналов

Разрядность АЦП

14 Бит

Диапазон входного сигнала по напряжению

+/-1 В, +/-2.5 В, +/-5 В, +/-10 В

Диапазон входного сигнала по току

0...20 мА, 4...20 мА, -20...+20 мА

Частота выборки АЦП

10 Гц

Каналов с общим проводом

Дискретный ввод

Всего каналов

Тип дискретного входа

Контакт с внешним питанием

Уровень логического "0"

0~1 В

Уровень логической "1"

3.5~50 В

Приемник/Источник

Источник (PNP)

Разрядность счетчика

16 Бит

Максимальная частота счётчика

0.1 кГц

Счетчик

100 Гц, 16 бит

Дискретный вывод

Всего каналов

Тип (транзистора, реле)

Открытый эмиттер

Приемник/источник

Приемник (NPN)

Выходное напряжение

3.5~50 В

Максимальный выходной ток

700 мА

Интерфейсы ввода-вывода

COM портов RS-485

Расширенный функционал

Тип сторожевого таймера

Аппаратный, Программный

Расширение модулями

Тип модуля

Многофункциональный

Сетевые протоколы

Промышленные протоколы

Modbus RTU slave, Modbus ASCII slave, DCON slave

Разъемы

Разъемы внешние

Винтовые клеммы

Требования по питанию

DC входное напряжение

10..30 В

Габариты

Ширина

52 мм

Глубина

27 мм

Высота

98 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4

Габариты упаковки

Вес без упаковки

0.11 кг

Вес в упаковке

0.12 кг
