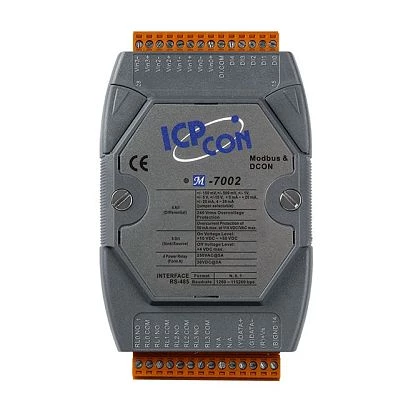

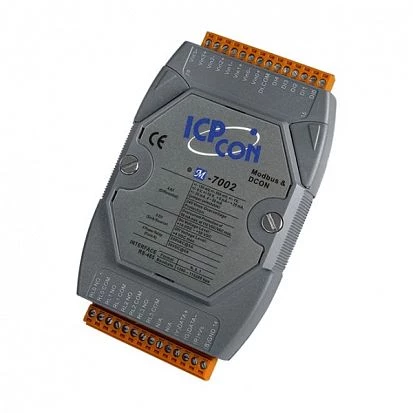

M-7002-G
Модуль ввода - вывода, 4 канала аналогового ввода / 5 каналов дискретного ввода / 4 канала релейного вывода, Modbus RTU
33 649,72 ₽
398,01 у.е.
с учетом НДС
В наличии: 4 (4)
В наличии: 4 (4)
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Дифференциальных каналов
4
Дискретный ввод
Всего каналов DI
5
Тип дискретного входа
Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Приемник (NPN), Источник (PNP)
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Дискретный вывод
Всего каналов DO
4
Тип (транзистора, реле)
Электромеханическое реле
Реле с нормально разомкнутыми контактами (А)
4
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В переменного тока, 5А при 30В постоянного тока
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Дифференциальных каналов
4
Дискретный ввод
Всего каналов DI
5
Тип дискретного входа
Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Приемник (NPN), Источник (PNP)
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Дискретный вывод
Всего каналов DO
4
Тип (транзистора, реле)
Электромеханическое реле
Реле с нормально разомкнутыми контактами (А)
4
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В переменного тока, 5А при 30В постоянного тока
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Дифференциальных каналов
4
Дискретный ввод
Всего каналов DI
5
Тип дискретного входа
Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Приемник (NPN), Источник (PNP)
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Дискретный вывод
Всего каналов DO
4
Тип (транзистора, реле)
Электромеханическое реле
Реле с нормально разомкнутыми контактами (А)
4
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В переменного тока, 5А при 30В постоянного тока
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Дифференциальных каналов
4
Дискретный ввод
Всего каналов DI
5
Тип дискретного входа
Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Приемник (NPN), Источник (PNP)
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Дискретный вывод
Всего каналов DO
4
Тип (транзистора, реле)
Электромеханическое реле
Реле с нормально разомкнутыми контактами (А)
4
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В переменного тока, 5А при 30В постоянного тока
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Программное обеспечение
Программное обеспечение
Программное обеспечение
Программное обеспечение
Возможно ли, при достижении уставок аналогового канала в модуле M-7002, установить задержку на срабатывание релейных выходов?
Добрый день, Евгений. К сожалению, данный модуль не имеет встроенной логики, и для того чтобы ее реализовать, потребуется использовать контроллер. Если Вам необходимо реализовать простую логику, то можете использовать модуль со встроенным логическим движком IF-THEN-ELSE из серии WISE-71xx, например WISE-7102, в него встроены 3 аналоговых канала, 6 дискретных входов и 3 реле. Подробное руководство можно посмотреть по ссылке.
Возможно ли, при достижении уставок аналогового канала в модуле M-7002, установить задержку на срабатывание релейных выходов?
Добрый день, Евгений. К сожалению, данный модуль не имеет встроенной логики, и для того чтобы ее реализовать, потребуется использовать контроллер. Если Вам необходимо реализовать простую логику, то можете использовать модуль со встроенным логическим движком IF-THEN-ELSE из серии WISE-71xx, например WISE-7102, в него встроены 3 аналоговых канала, 6 дискретных входов и 3 реле. Подробное руководство можно посмотреть по ссылке.
