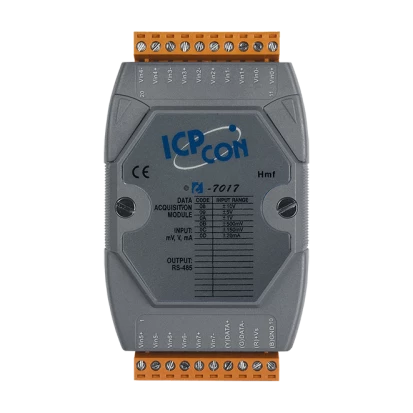

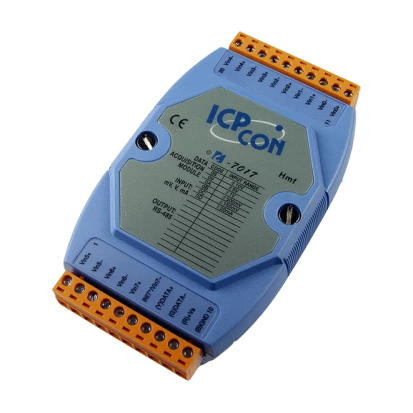

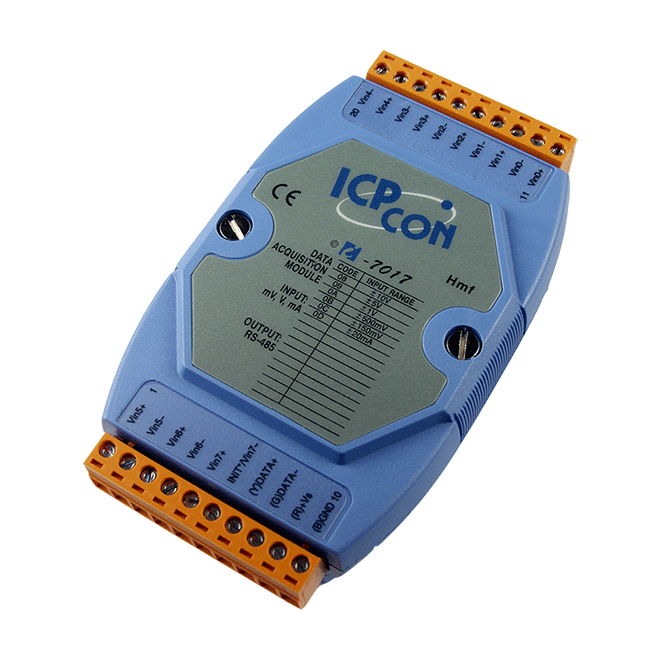

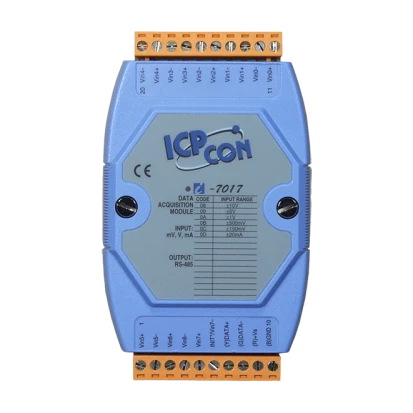

I-7017
Модуль ввода, 8 каналов аналогового ввода
24 141,80 ₽
318,27 у.е.
с учетом НДС
В наличии: 20 (20)
В наличии: 20 (20)
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов
8
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Каналов с общим проводом
2
Дифференциальных каналов
6
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Аналоговый ввод
Сетевые протоколы
Промышленные протоколы
DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4
Габариты упаковки
Вес без упаковки
0.19 кг
Вес в упаковке
0.26 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов
8
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Каналов с общим проводом
2
Дифференциальных каналов
6
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Аналоговый ввод
Сетевые протоколы
Промышленные протоколы
DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4
Габариты упаковки
Вес без упаковки
0.19 кг
Вес в упаковке
0.26 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов
8
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Каналов с общим проводом
2
Дифференциальных каналов
6
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Аналоговый ввод
Сетевые протоколы
Промышленные протоколы
DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4
Габариты упаковки
Вес без упаковки
0.19 кг
Вес в упаковке
0.26 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов
8
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Каналов с общим проводом
2
Дифференциальных каналов
6
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Аналоговый ввод
Сетевые протоколы
Промышленные протоколы
DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4
Габариты упаковки
Вес без упаковки
0.19 кг
Вес в упаковке
0.26 кг
Документация
I-7012, I-7014, I-7017 Руководство пользователя на русском языке Спецификация I-7017, I-7017F, M-7017 Руководство пользователя I-7017, I-7018, I-7019, M-7017, M-7018, M-7019 I-7012(D)_I-7012F(D)_I-7017_M-7017_I-7017F_M-7017H_M-7017HL_I-7017C_M-7017C_I-7017FC_Datasheet Установочные размеры модулей 7000 серии компании ICP DAS Модули серии I-7000. Каталог.
Программное обеспечение
Документация
I-7012, I-7014, I-7017 Руководство пользователя на русском языке Спецификация I-7017, I-7017F, M-7017 Руководство пользователя I-7017, I-7018, I-7019, M-7017, M-7018, M-7019 I-7012(D)_I-7012F(D)_I-7017_M-7017_I-7017F_M-7017H_M-7017HL_I-7017C_M-7017C_I-7017FC_Datasheet Установочные размеры модулей 7000 серии компании ICP DAS Модули серии I-7000. Каталог.
Программное обеспечение
Документация
I-7012, I-7014, I-7017 Руководство пользователя на русском языке Спецификация I-7017, I-7017F, M-7017 Руководство пользователя I-7017, I-7018, I-7019, M-7017, M-7018, M-7019 I-7012(D)_I-7012F(D)_I-7017_M-7017_I-7017F_M-7017H_M-7017HL_I-7017C_M-7017C_I-7017FC_Datasheet Установочные размеры модулей 7000 серии компании ICP DAS Модули серии I-7000. Каталог.
Программное обеспечение
Документация
I-7012, I-7014, I-7017 Руководство пользователя на русском языке Спецификация I-7017, I-7017F, M-7017 Руководство пользователя I-7017, I-7018, I-7019, M-7017, M-7018, M-7019 I-7012(D)_I-7012F(D)_I-7017_M-7017_I-7017F_M-7017H_M-7017HL_I-7017C_M-7017C_I-7017FC_Datasheet Установочные размеры модулей 7000 серии компании ICP DAS Модули серии I-7000. Каталог.
Программное обеспечение
24 522,59 ₽
323,29 у.е.
24 331,44 ₽
320,77 у.е.
Добрый день, есть 2-ух контактный датчик, работающий по 4-20 мА. Могу ли я его подключить к модулю напрямую?
Добрый день, Дмитрий.
Токовые датчики подключаются к этому модулю ввода по схеме ниже:
![]()
Как видно из схемы, параллельно входам VinX+ и VinX-, необходимо подключить прецизионный резистор 125 Ом, 2AB125R. Данный модуль не имеет внутреннего источника питания, поэтому должен использоваться внешний. P.S. если у Вас будут подключены только токовые датчики, то возможно стоит использовать модуль M-7017C, который имеет встроенные резисторы.
Как видно из схемы, параллельно входам VinX+ и VinX-, необходимо подключить прецизионный резистор 125 Ом, 2AB125R. Данный модуль не имеет внутреннего источника питания, поэтому должен использоваться внешний. P.S. если у Вас будут подключены только токовые датчики, то возможно стоит использовать модуль M-7017C, который имеет встроенные резисторы.
Добрый день, есть 2-ух контактный датчик, работающий по 4-20 мА. Могу ли я его подключить к модулю напрямую?
Добрый день, Дмитрий.
Токовые датчики подключаются к этому модулю ввода по схеме ниже:
![]()
Как видно из схемы, параллельно входам VinX+ и VinX-, необходимо подключить прецизионный резистор 125 Ом, 2AB125R. Данный модуль не имеет внутреннего источника питания, поэтому должен использоваться внешний. P.S. если у Вас будут подключены только токовые датчики, то возможно стоит использовать модуль M-7017C, который имеет встроенные резисторы.
Как видно из схемы, параллельно входам VinX+ и VinX-, необходимо подключить прецизионный резистор 125 Ом, 2AB125R. Данный модуль не имеет внутреннего источника питания, поэтому должен использоваться внешний. P.S. если у Вас будут подключены только токовые датчики, то возможно стоит использовать модуль M-7017C, который имеет встроенные резисторы.
