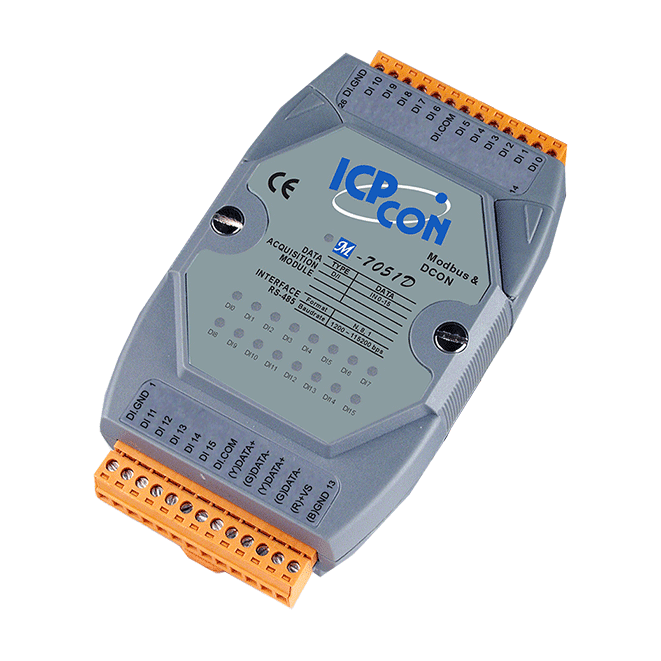

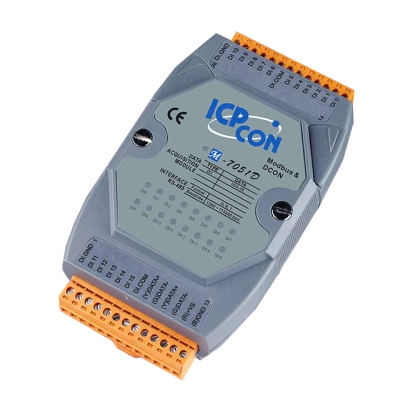

M-7051D
Модуль ввода, 16 каналов дискретного ввода (сухие/мокрые контакты, счетчик 16 бит/100 Гц), c изоляцией до 3750 В и индикацией, Modbus RTU
17 201,96 ₽
211,44 у.е.
с учетом НДС
В наличии: >20 (0)
В наличии: >20 (0)
Модуль M-7051D имеет 16 каналов дискретного ввода и поддерживает как сухие, так и мокрые контакты, при этом для сухих контактов достигается эффективная дальность до 500 метров. Все каналы оснащены оптронной изоляцией и могут использоваться в качестве 16-битных счётчиков.
В модели M-7051D реализованы 16 светодиодных индикаторов для отображения состояния каналов. Модули M-7051(D) поддерживают протоколы Modbus RTU и DCON, которые можно настраивать через программное обеспечение. Предусмотрена защита от электростатических разрядов до 4 кВ и гальваническая развязка между модулями до 3750 В DC.
Модуль M-7051D имеет 16 каналов дискретного ввода и поддерживает как сухие, так и мокрые контакты, при этом для сухих контактов достигается эффективная дальность до 500 метров. Все каналы оснащены оптронной изоляцией и могут использоваться в качестве 16-битных счётчиков.
В модели M-7051D реализованы 16 светодиодных индикаторов для отображения состояния каналов. Модули M-7051(D) поддерживают протоколы Modbus RTU и DCON, которые можно настраивать через программное обеспечение. Предусмотрена защита от электростатических разрядов до 4 кВ и гальваническая развязка между модулями до 3750 В DC.
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Дисплей
Тип дисплея
LED (светодиодный)
Дискретный ввод
Всего каналов
16
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Сухой контакт: Источник, Контакт с внешним питанием: NPN/PNP
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.1 кГц
Счетчик
100 Гц, 16 бит
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Дискретный ввод
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Дисплей
Тип дисплея
LED (светодиодный)
Дискретный ввод
Всего каналов
16
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Сухой контакт: Источник, Контакт с внешним питанием: NPN/PNP
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.1 кГц
Счетчик
100 Гц, 16 бит
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Дискретный ввод
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Дисплей
Тип дисплея
LED (светодиодный)
Дискретный ввод
Всего каналов
16
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Сухой контакт: Источник, Контакт с внешним питанием: NPN/PNP
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.1 кГц
Счетчик
100 Гц, 16 бит
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Дискретный ввод
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Дисплей
Тип дисплея
LED (светодиодный)
Дискретный ввод
Всего каналов
16
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
0~4 В
Уровень логической "1"
10~50 В
Приемник/Источник
Сухой контакт: Источник, Контакт с внешним питанием: NPN/PNP
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.1 кГц
Счетчик
100 Гц, 16 бит
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Дискретный ввод
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
72 мм
Глубина
35 мм
Высота
123 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
Документация
3D модель
Программное обеспечение
Документация
3D модель
Программное обеспечение
Документация
3D модель
Программное обеспечение
Документация
3D модель
Программное обеспечение
Где найти карту регистров Modbus?
Добрый день, Евгений.
Карту регистров Modbus Вы можете посмотреть в руководстве по настройке, на странице 182, есть отдельный документ с регистрами, посмотреть можно по ссылке. Для модулей с дискретными входами-выходами регистры указаны в разделе "M-7000 DIO".
Где найти карту регистров Modbus?
Добрый день, Евгений.
Карту регистров Modbus Вы можете посмотреть в руководстве по настройке, на странице 182, есть отдельный документ с регистрами, посмотреть можно по ссылке. Для модулей с дискретными входами-выходами регистры указаны в разделе "M-7000 DIO".
