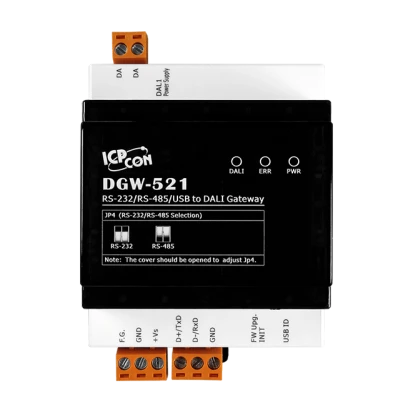

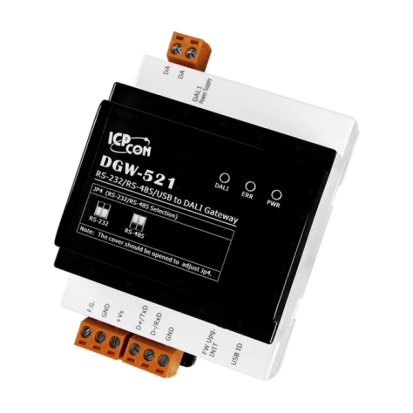

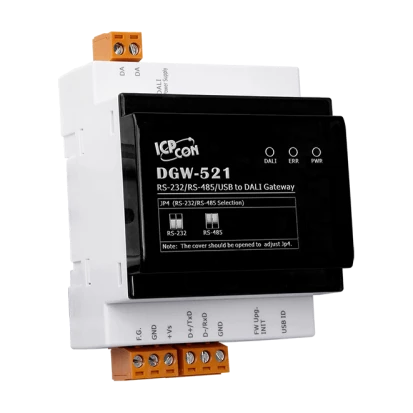

DGW-521

Спецификация DGW-521 Руководство пользователя DGW-521 Краткое руководство пользователя DGW-521

Артикул: 06561500

Преобразователь RS-232/RS-485/USB (Modbus RTU Slave/ DCON Slave) в DALI Master, 1xRS-232/485, 1xUSB, 1xDALI

25 250,37 ₽

298,95 у.е.

с учетом НДС

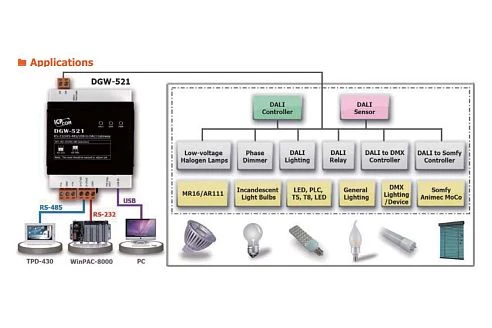

DGW-521 — это шлюз связи между протоколами Modbus RTU/DCON и DALI (Digital Addressable Lighting Interface), позволяющий ПК (Host PC), контроллеру класса PAC или панели TouchPAD получать доступ к устройствам DALI. Устройство предоставляет три интерфейса для преобразования сигналов из RS-232/RS-485/USB в DALI.

Модуль оснащён встроенным источником питания шины DALI, который можно включать и отключать с помощью переключателя. DALI является международным стандартом интерфейсов управления освещением и подходит для систем DALI, охватывающих небольшие зоны. Максимальная длина сигнальных линий DALI не должна превышать 300 м.

Интерфейсы ввода-вывода

COM портов RS-485

COM портов RS-232/485

Портов USB всего

Сетевые протоколы

Промышленные протоколы

Modbus RTU slave, DCON slave, DALI master

Требования по питанию

DC входное напряжение

10..30 В

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5

Габариты

Ширина

72 мм

Глубина

57 мм

Высота

107 мм

Габариты упаковки

Вес без упаковки

1.2 кг

Вес в упаковке

1.4 кг

Интерфейсы ввода-вывода

COM портов RS-485

COM портов RS-232/485

Портов USB всего

Сетевые протоколы

Промышленные протоколы

Modbus RTU slave, DCON slave, DALI master

Требования по питанию

DC входное напряжение

10..30 В

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5

Габариты

Ширина

72 мм

Глубина

57 мм

Высота

107 мм

Габариты упаковки

Вес без упаковки

1.2 кг

Вес в упаковке

1.4 кг

Интерфейсы ввода-вывода

COM портов RS-485

COM портов RS-232/485

Портов USB всего

Сетевые протоколы

Промышленные протоколы

Modbus RTU slave, DCON slave, DALI master

Требования по питанию

DC входное напряжение

10..30 В

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5

Габариты

Ширина

72 мм

Глубина

57 мм

Высота

107 мм

Габариты упаковки

Вес без упаковки

1.2 кг

Вес в упаковке

1.4 кг

Интерфейсы ввода-вывода

COM портов RS-485

COM портов RS-232/485

Портов USB всего

Сетевые протоколы

Промышленные протоколы

Modbus RTU slave, DCON slave, DALI master

Требования по питанию

DC входное напряжение

10..30 В

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5

Габариты

Ширина

72 мм

Глубина

57 мм

Высота

107 мм

Габариты упаковки

Вес без упаковки

1.2 кг

Вес в упаковке

1.4 кг

Документация

Документация

Спецификация DGW-521 Руководство пользователя DGW-521 Краткое руководство пользователя DGW-521

Документация

Спецификация DGW-521 Руководство пользователя DGW-521 Краткое руководство пользователя DGW-521

Документация

Спецификация DGW-521 Руководство пользователя DGW-521 Краткое руководство пользователя DGW-521
