MGate MB3180

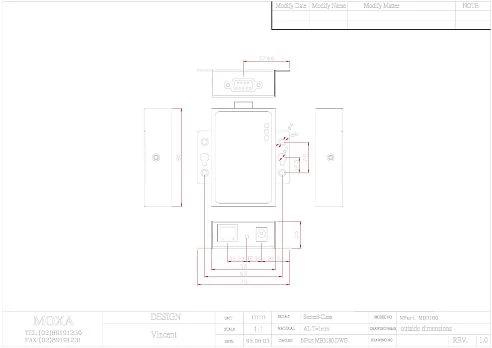

Cпецификация для MGate MB3180/MB3280/MB3480 Краткое руководство пользователя MGate MB3180 Руководство пользователя MGate MB3180/MB3280/MB3480 Чертёж MGate_MB3180

Артикул: 03638600

1-портовый преобразователь Modbus RTU/ASCII (1 x RS-232/422/485) в Modbus TCP, с адаптером питания

28 245,51 ₽

371,39 у.е.

с учетом НДС

Ethernet интерфейсы

Общее количество Ethernet портов

Портов 10/100 Mbit/s

Интерфейсы ввода-вывода

COM-портов всего

COM портов RS-232/422/485

Сетевые протоколы

Промышленные протоколы

Modbus TCP server, Modbus TCP client, Modbus RTU master, Modbus RTU slave, Modbus ASCII master, Modbus ASCII slave

Протоколы управления

SNMPv1/v2c/v3

Индикаторы и органы управления

Индикаторы

LED индикаторы 10/100M, LED индикатор READY, LED индикатор COM-портов

Установка режимов работы

В сети через Telnet, Web-интерфейс

Органы управления

1xReset

Требования по питанию

DC входное напряжение

12..48 В

Эксплуатационные характеристики

Температура эксплуатации

0..60 °C

Конструктивное исполнение

Конструкция корпуса

Металлический корпус

Вид монтажа

Монтаж на DIN-рейку, Монтаж на стене

Степень защиты корпуса

IP30

Стандарты и сертификаты

Сертификаты

CE, FCC

Электромагнитные помехи (EMI)

EN 55022 Class A, FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

Безопасность

UL 60950-1, EN 60950-1

Габариты

Ширина

22 мм

Глубина

80 мм

Высота

52 мм

Габариты упаковки

Вес без упаковки

0.21 кг

Вес в упаковке

0.34 кг
