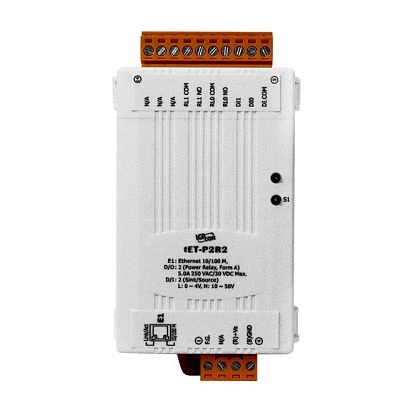

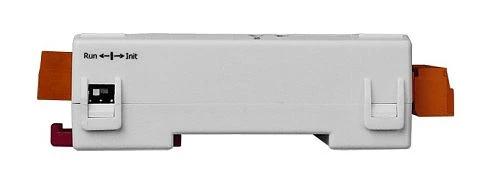

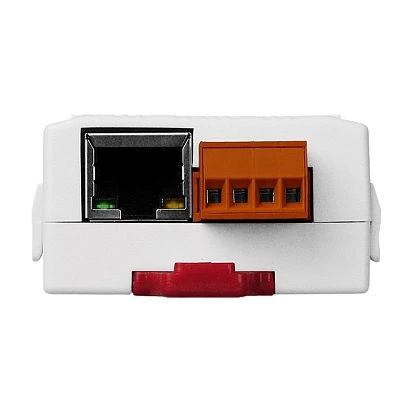

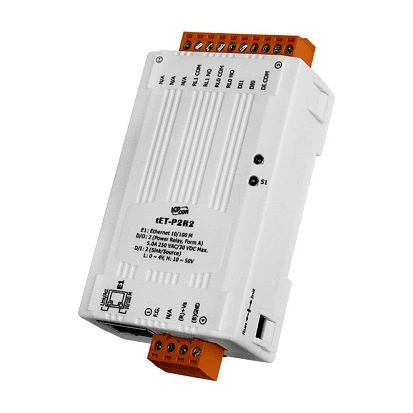

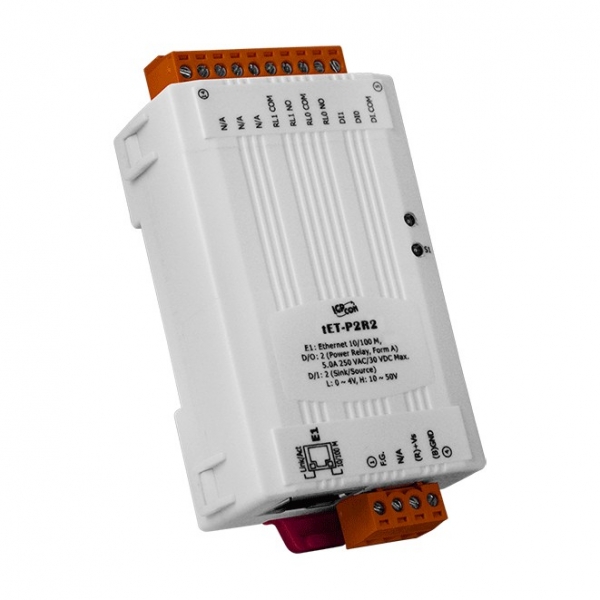

tET-P2R2

Руководство пользователя ET-7x00/PET-7x00 tET-P6,tET-C4,tET-A4,tET-P2C2,tET-P2A2,tET-P2POR2,tET-P2R2,tPET-P6,tPET-C4,tPET-A4,tPET-P2C2,tPET-P2A2,tPET-P2POR2,tPET-P2R2_спе Спецификация tET / tPET Спецификация datasheet-tet-p2a2_cr Руководство пользователя PETL / tET / tPET

Артикул: 05840400

Модульввода - вывода, 2 канала дискретного ввода, 2 канала релейного вывода, Ethernet 10/100

12 608,61 ₽

148,05 у.е.

с учетом НДС

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Дискретный ввод

Всего каналов DI

Тип дискретного входа

Контакт с внешним питанием

Уровень логического "0"

0~4 В

Уровень логической "1"

10~50 В

Приемник/Источник

Приемник (NPN), Источник (PNP)

Разрядность счетчика

32 Бит

Максимальная частота счётчика

3.5 кГц

Счетчик

3.5 кГц, 32 бит

Дискретный вывод

Всего каналов DO

Тип (транзистора, реле)

Электромеханическое реле

Реле с нормально разомкнутыми контактами (А)

Максимальный коммутируемый ток для реле с контактами (А)

5А при 250В переменного тока, 5А при 30В постоянного тока

Расширенный функционал

Тип сторожевого таймера

Аппаратный, Программный

Расширение модулями

Тип модуля

Дискретный ввод-вывод

Сетевые протоколы

Промышленные протоколы

Modbus TCP server

Разъемы

Разъемы внешние

Винтовые клеммы

Требования по питанию

DC входное напряжение

12..48 В

Габариты

Ширина

52 мм

Глубина

27 мм

Высота

98 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4

Габариты упаковки

Вес без упаковки

0.08 кг

Вес в упаковке

0.11 кг
