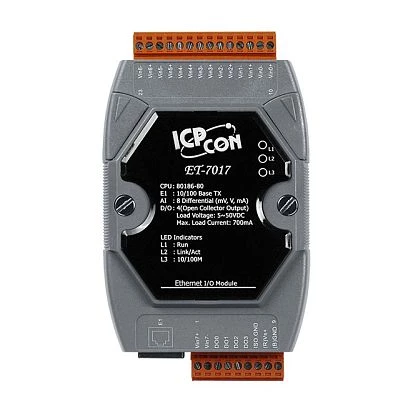

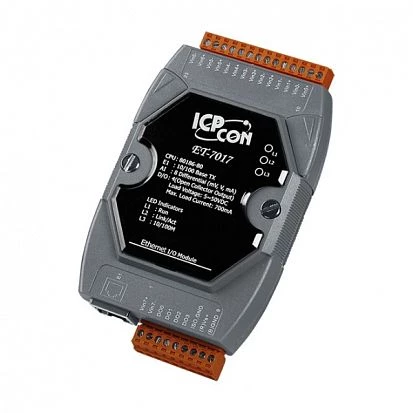

ET-7017

ET-7017,PET-7017,PET-7017-48V_спецификация Руководство пользователя ET-7x00/PET-7x00 (P)ET-7017_(P)ET-7217 Спецификация Таблица Modbus адресов ET-7000/PET-7000

Артикул: 05393800

Модуль ввода-вывода, 8 каналов аналогового ввода / 4 канала дискретного вывода

26 991,57 ₽

347,12 у.е.

с учетом НДС

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку, Монтаж на стене

Аналоговый ввод

Всего каналов

Разрядность АЦП

16 Бит

Диапазон входного сигнала по напряжению

+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В

Диапазон входного сигнала по току

0...20 мА, 4...20 мА, -20...+20 мА

Частота выборки АЦП

10 Гц

Дифференциальных каналов

Дискретный вывод

Всего каналов

Тип (транзистора, реле)

Открытый коллектор

Приемник/источник

Приемник (NPN)

Выходное напряжение

5~50 В

Максимальный выходной ток

700 мА

Расширенный функционал

Тип сторожевого таймера

Аппаратный, Программный

Расширение модулями

Тип модуля

Многофункциональный

Сетевые протоколы

Промышленные протоколы

Modbus TCP server, Modbus UDP slave

Требования по питанию

DC входное напряжение

10..30 В

Габариты

Ширина

72 мм

Глубина

35 мм

Высота

123 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5

Габариты упаковки

Вес без упаковки

0.17 кг

Вес в упаковке

0.24 кг
