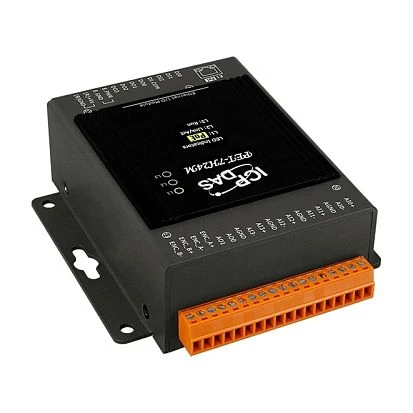

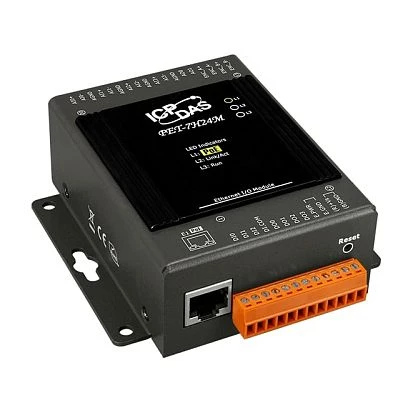

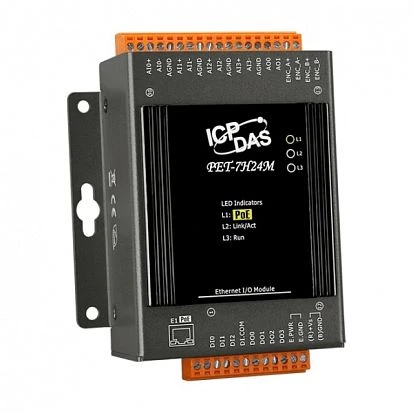

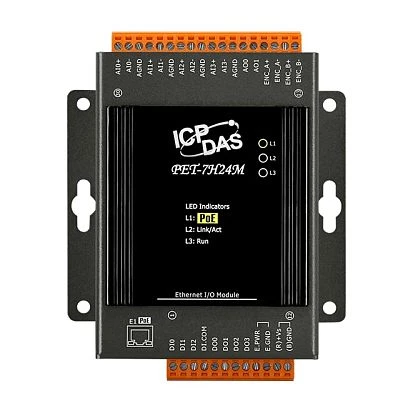

PET-7H24M

PET-7H24M — это высокоскоростное устройство сбора данных со встроенным Ethernet-портом для передачи данных по сети. Модуль оснащён четырьмя высокоскоростными дифференциальными аналоговыми входами с разрядностью 24 бита (частота выборки и хранения — 128 кГц для всех 4 каналов), двумя аналоговыми выходами, тремя цифровыми входами, четырьмя цифровыми выходами и одним входом для энкодера. На всех аналоговых каналах поддерживается программируемый диапазон входных сигналов. Цифровые выходы имеют защиту от короткого замыкания и перегрузки. Вход энкодера может быть настроен для работы в режиме квадрантурного считывания, импульс/направление или CW/CCW (по часовой/против часовой стрелки).

PET-7H24M обеспечивает защиту от электростатических разрядов до 4 кВ и гальваническую развязку между модулями до 2500 В DC. Встроенный 24-битный АЦП оснащён фильтром Sinc3, который позволяет регулировать частоту выборки и эффективно устранять модуляционные и сигнальные помехи. PET-7H24M подходит как для мобильных/портативных измерительных задач, так и для высокоточных измерений сигналов.

Модуль PET-7H24M поддерживает различные режимы запуска преобразования АЦП: программный запуск и запуск по аналоговому порогу. Программный запуск позволяет получать выборку по необходимости, а запуск по аналоговому порогу инициирует сбор N отсчётов данных АЦП, когда значение аналогового входа становится выше или ниже заданного напряжения.
