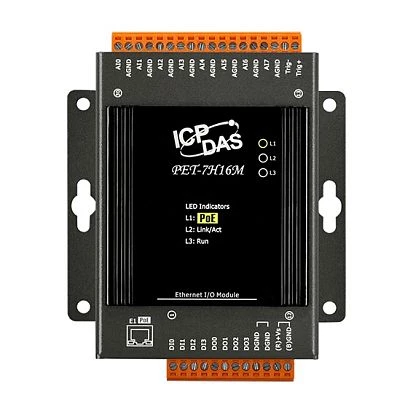

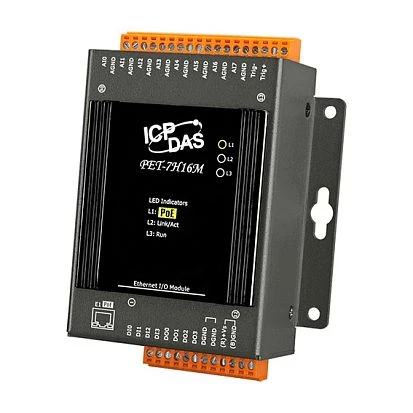

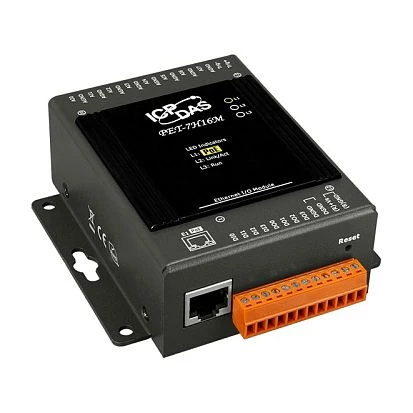

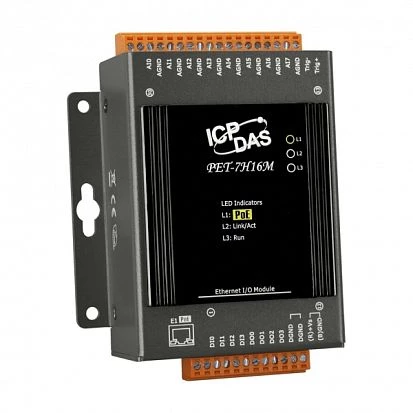

PET-7H16M
PET-7H16M — это высокоскоростное устройство сбора данных со встроенным Ethernet-портом для передачи данных по сети. Модуль оснащён восемью высокоскоростными одноканальными аналоговыми входами с разрядностью 16 бит (частота выборки и хранения — 200 кГц для всех 8 каналов), четырьмя цифровыми входами и четырьмя цифровыми выходами. На всех аналоговых каналах поддерживается программируемый диапазон входных сигналов (±5 В и ±10 В). Цифровые выходы имеют защиту от короткого замыкания и перегрузки.
Значения счётчиков четырёх низкоскоростных цифровых входов и одного высокоскоростного счётчика фиксируются синхронно с моментом выборки АЦП. PET-7H16M обеспечивает защиту от электростатических разрядов до 4 кВ, а также гальваническую развязку между модулями до 2500 В DC. Встроенный 16-битный АЦП снабжён фильтром против наложения (anti-aliasing), который позволяет регулировать частоту выборки и устранять модуляционные и сигнальные помехи. PET-7H16M подходит как для мобильных/портативных измерительных приложений, так и для высокоточных измерений сигналов.
PET-7H16M поддерживает различные режимы запуска преобразования АЦП: программный запуск, запуск внешним тактовым сигналом, запуск по внешнему цифровому сигналу (post-trigger, pre-trigger, delay-trigger), а также запуск по аналоговому порогу. Программный запуск позволяет получать выборку в любой момент по необходимости, тогда как внутренний таймер снижает нагрузку на процессор, автоматически производя выборки с заданной частотой. Внешний тактовый запуск даёт возможность синхронизации с внешним источником частоты. При запуске по аналоговому порогу, когда значение аналогового входа становится выше или ниже заданного напряжения, инициируется сбор N отсчётов данных АЦП.
