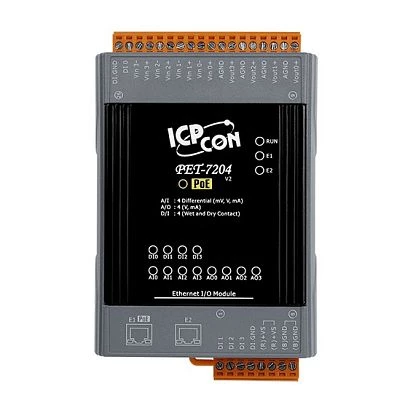

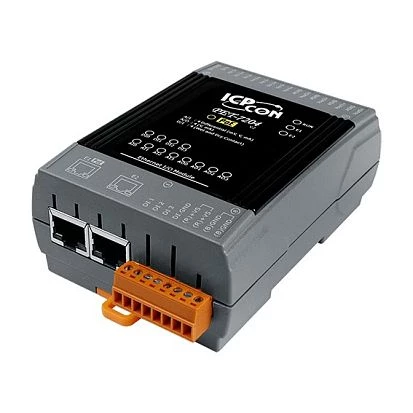

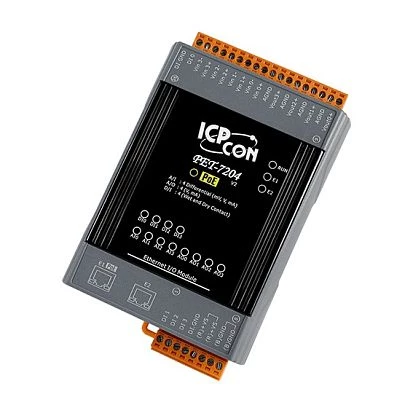

PET-7204

ET-7204_PET-7204Спецификация Руководство пользователя ET-7200 Таблица Modbus адресов ET-7000/PET-7000 Руководство по быстрому запуску - ET-7200, PET-7200

Артикул: 06788600

Модуль ввода - вывода, 4 канала аналогового ввода / 4 канала аналогового вывода / 4 канала дискретного ввода, 2xEthernet, PoE

55 399,74 ₽

655,27 у.е.

с учетом НДС

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку, Монтаж на стене

Аналоговый ввод

Всего каналов AI

Разрядность АЦП

16 Бит

Диапазон входного сигнала по напряжению

+/-500 мВ, +/-1 В, +/-5 В, +/-10 В

Диапазон входного сигнала по току

0...20 мА, 4...20 мА, -20...+20 мА

Частота выборки АЦП

50 Гц

Дифференциальных каналов

Аналоговый вывод

Всего каналов AO

Разрядность ЦАП

12 Бит

Диапазон выходного сигнала по напряжению

0...5 В, 0...10 В, +/-5 В, +/-10 В

Диапазон выходного сигнала по току

0...20 мА, 4...20 мА

Дискретный ввод

Всего каналов DI

Тип дискретного входа

Сухой контакт, Контакт с внешним питанием

Уровень логического "0"

3.5~30 В

Уровень логической "1"

0~1 В

Приемник/Источник

Приемник (NPN), Источник (PNP)

Разрядность счетчика

32 Бит

Максимальная частота счётчика

0.1 кГц

Счетчик

100 Гц, 32 бит

Расширенный функционал

Тип сторожевого таймера

Аппаратный, Программный

Расширение модулями

Тип модуля

Многофункциональный

Сетевые протоколы

Промышленные протоколы

Modbus TCP server, Modbus UDP slave

Разъемы

Разъемы внешние

Винтовые клеммы

Требования по питанию

DC входное напряжение

12..48 В

Питание по Ethernet

PoE

Габариты

Ширина

72 мм

Глубина

35 мм

Высота

123 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Стандарты и сертификаты

Электромагнитная совместимость (EMS)

МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5

Габариты упаковки

Вес без упаковки

0.17 кг

Вес в упаковке

0.24 кг
