ET-7204

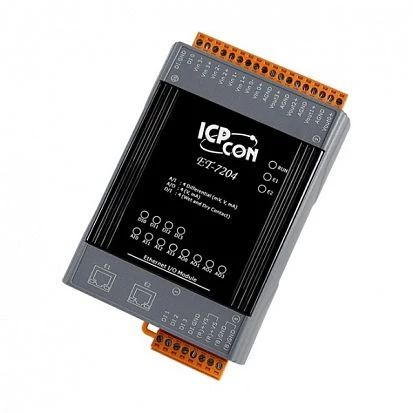

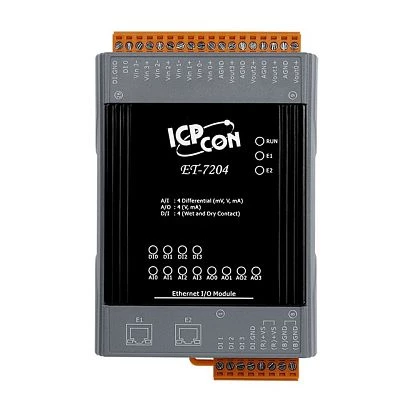

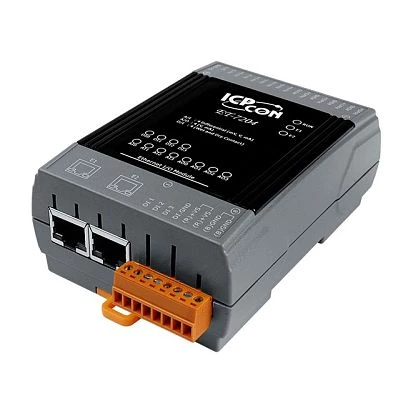

ET-7204

ICP DAS
Модификации на складе
Артикул: 06788500
Модуль ввода - вывода, 4 канала аналогового ввода / 4 канала аналогового вывода / 4 канала дискретного ввода, 2xEthernet
46 243,17 ₽
580 у.е.
с учетом НДС
Доступен под заказ
Доступен под заказ
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж на стене
Аналоговый ввод
Всего каналов
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Дифференциальных каналов
4
Аналоговый вывод
Всего каналов
4
Разрядность ЦАП
12 Бит
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Дискретный ввод
Всего каналов
4
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
3.5~30 В
Уровень логической "1"
0~1 В
Приемник/Источник
Приемник (NPN), Источник (PNP)
Разрядность счетчика
32 Бит
Максимальная частота счётчика
0.1 кГц
Счетчик
100 Гц, 32 бит
Расширенный функционал
Тип сторожевого таймера
Аппаратный, Программный
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
Modbus TCP server, Modbus UDP slave
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
12..48 В
Габариты
Ширина
76 мм
Глубина
38 мм
Высота
120 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.17 кг
Вес в упаковке
0.24 кг
