Новый Qseven R2.1 CPU модуль EmQ-iX702 от компании ARBOR

Сегодня мы рассмотрим новинку от ARBOR - QSeven COM модуль EmQ-iX702, но для начала давайте кратко разберемся, что же такое QSeven модуль и с чем его едят. Qseven — это стандарт компьютера-на-модуле (COM), предназначенный для компактных высокотехнологичных систем, утвержденный организацией SGET.

Основная идея Qseven заключается в предоставлении готовых модулей от разных производителей, включающих в себя все важные компоненты обычного ПК, которые устанавливаются на объединительную плату в соответствии с конкретными требованиями приложения.

Модули Qseven имеют размер 70×70 мм или 40×70 мм и используют универсальный высокоскоростной разъем MXM.

230-контактный разъем MXM обеспечивает обмен всеми сигналами ввода-вывода между модулем и объединительной платой. Этот разъем уже успешно применяется в ноутбуках для подключения видеокарт PCI Express.

Модули Qseven отличаются своими небольшими размерами по сравнению с платами форматов COM Express, ETX или XTX, что делает их предпочтительным выбором для разработчиков, нуждающихся в компактных решениях.

Потребляемая мощность модулей Qseven составляет менее 12 Вт, что находится между показателями плат SMARC (менее 6 Вт) и COM Express (более 20 Вт). Таким образом, Qseven предлагает сбалансированное решение с точки зрения энергопотребления.

Разъем Qseven имеет 230 контактов, в отличие от SMARC (314 контактов) и COM Express (Type 2) (440 контактов), что делает его оптимальным вариантом для проектов с умеренными требованиями к количеству межплатных соединений.

Qseven-модули находят применение в различных областях, таких как:

• Промышленная автоматизация: контроллеры, HMI-панели, системы управления производством.
• Медицинские устройства: диагностическое оборудование, мобильные устройства для мониторинга пациентов.
• Транспорт: бортовые компьютеры автомобилей, железнодорожные системы управления.
• Военное дело: портативные устройства связи, навигация, мониторинг.
• Умный дом: системы безопасности, управление освещением и климатом.

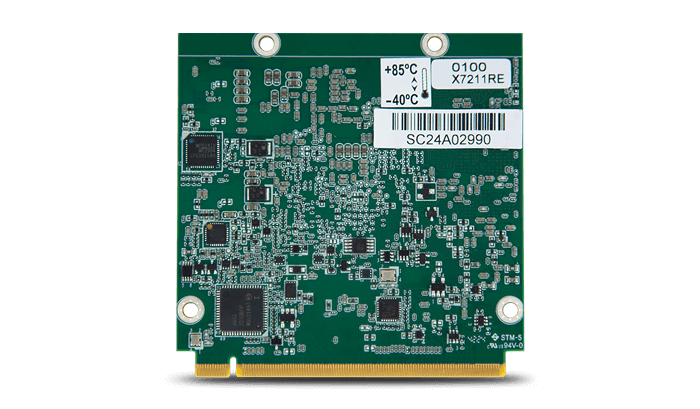

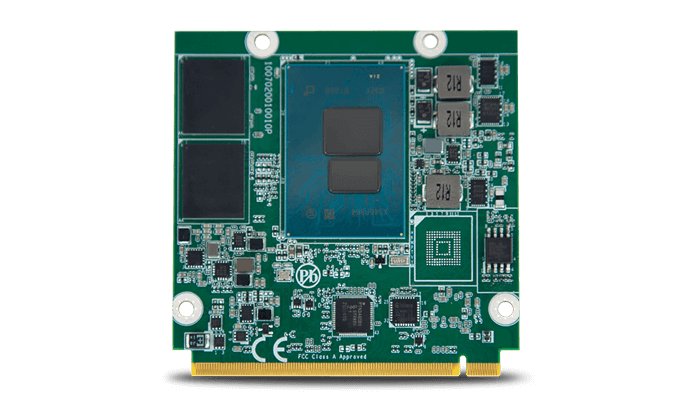

EmQ-iX702

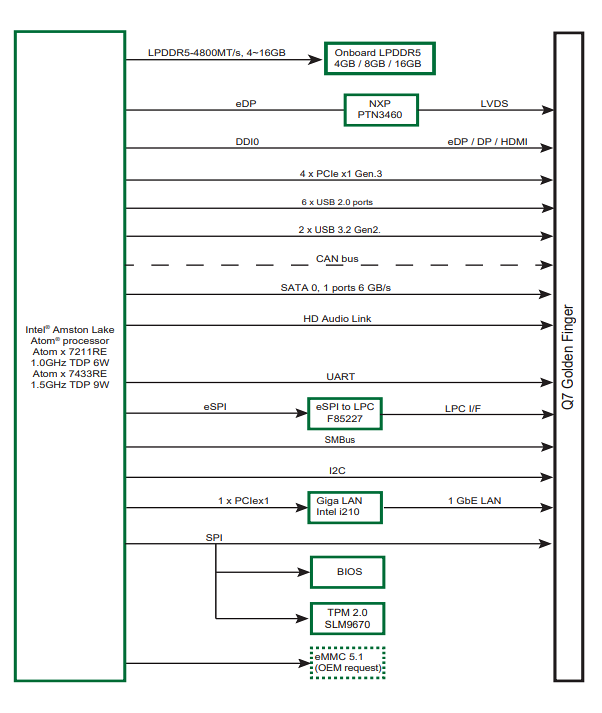

Основой EmQ-iX702 являются процессоры Intel Atom семейства Amston Lake и до 16 Гб запаянной оперативной памяти  LPDDR5. В стандартной конфигурации представлены две модели:

Интерфейсы ввода-вывода:

• USB порты: 6 x USB 2.0, 2 x USB 3.2.
• Последовательный порт: 1 x UART.
• Расширение шины: 4 x PCIe x1 Gen3, I2C, SMBus, SPI.
• Хранилище данных: 2 x SATA 3.0, eMMC 5.1 (опционально)
• Сетевой контроллер: 1 x Intel i210 Ethernet controller.
• Аудио: HD link.
• Графический чипсет: интегрированный Intel Gen 12 graphics.
• Дисплей: двухканальный 24-битный LVDS (разрешение до 1920x1200), 1 x DDI (поддерживает HDMI 2.0b, DP1.4 или eDP1.4b с разрешением до 4096x2304@60Гц).
• Поддерживаемые ОС: Windows 10/11 64-bit, Linux: Ubuntu.
• Электропитание: DC 5V, 5VSB.
• Рабочая температура: от -40°C до  +85°C
