EtherCAT и его роль в промышленной автоматизации
EtherCAT (Ethernet for Control Automation Technology) представляет собой высокоскоростной промышленный протокол, предназначенный для работы в системах реального времени. Его ключевыми преимуществами являются низкие задержки при передаче данных, разнообразие возможных топологий и высокая надежность. Эти характеристики делают EtherCAT незаменимым в таких областях, как автоматизация производства, робототехника и системы управления. Современные предприятия нуждаются в гибкости, масштабируемости и отказоустойчивости, и именно поэтому EtherCAT-устройства, например, EJS-08 и EJS-08-T, становятся важнейшими компонентами для создания эффективных и стабильных сетей управления. В линейке продукции MOXA также представлены устройства с 4 портами EtherCAT, такие как EJS-04 и EJS-04-T.
Что такое EtherCAT junction?

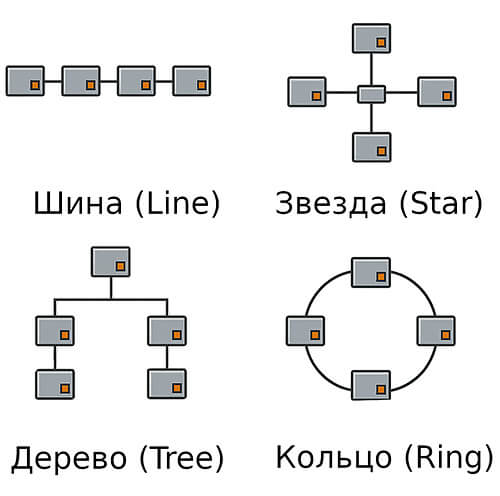

EtherCAT junction — это специализированное коммутационное устройство, которое служит для соединения или разделения линий EtherCAT, позволяя реализовывать различные топологии: звезда, дерево, кольцо и линейная цепь. Это увеличивает гибкость построения сети, что дает возможность подстроить её под специфические требования каждого проекта.
Основные сферы применения
- Интеграция EtherCAT-устройств в производственные линии
- Сбор данных с датчиков и исполнительных устройств
- Создание модульных систем управления
- Промышленные приложения с высокими требованиями к отказоустойчивости
Ключевые характеристики EJS-08

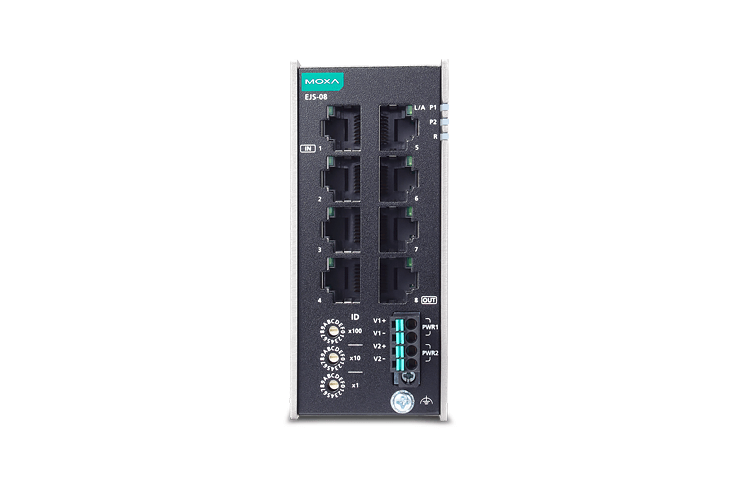

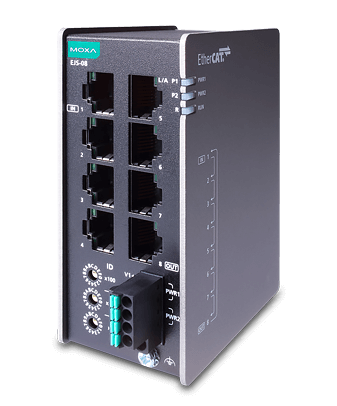

Устройство оснащено 8 портами RJ45 100BaseT(X), которые поддерживают полнодуплексный режим. Один порт работает как вход (IN), а остальные — как выходы (OUT), что позволяет подключать до 7 устройств.
Поддерживаемые топологии:
-
Линия
-
Звезда
-
Дерево
-
Кольцо (включая резервирование путей)
Горячее подключение (Hot Connect)
Функция горячего подключения Hot Connect и механический ID-селектор (с HEX-кодировкой до 4095) позволяют подключать и отключать устройство от сети без потери связи. Это особенно удобно для модульной замены оборудования без остановки работы системы.
Диагностика и светодиодные индикаторы
Светодиоды PWR1, PWR2, RUN и 100M на каждом порте предоставляют визуальную информацию о состоянии устройства и его соединений. Это значительно облегчает диагностику и техническое обслуживание устройства.
Энергоснабжение и электробезопасность
- Поддержка питания в диапазоне 9.6–60 VDC.
- Две независимые цепи питания с защитой от перегрузок и неправильной полярности обеспечивают высокую надежность работы устройства.
- Соответствие стандартам EN 61000-6-2/-6-4 и другим международным стандартам EMC гарантирует стабильную работу устройства, даже в условиях сильных электромагнитных помех.
Надежность и отказоустойчивость в промышленной среде
- Прочный металлический корпус с защитой IP30 защищает устройство от пыли и помех.
- Температурный диапазон стандартной модели EJS-08 составляет от -10 до 60°C, а модели EJS-08-T — от -40 до 75°C.
- Соответствие стандартам IEC 60068-2-6 и IEC 60068-2-27 позволяет использовать устройства в вибрационных и подвижных установках.
- Каждый порт автоматически настраивает параметры соединения, включая Auto MDI/MDI-X, дуплекс и скорость передачи.
- Задержка порта составляет всего 1 микросекунду, что критически важно для синхронных операций в реальном времени.
EJS-08 идеально подходит для использования в производственных линиях, где необходима надежная связь между ПЛК, приводами и датчиками. Поддержка различных топологий позволяет создавать эффективные сети на крупных и сложных объектах. EtherCAT-сеть, построенная с помощью EJS-08, обеспечивает низкую задержку и высокую скорость передачи данных, что крайне важно для приложений, где критична каждая миллисекунда.
