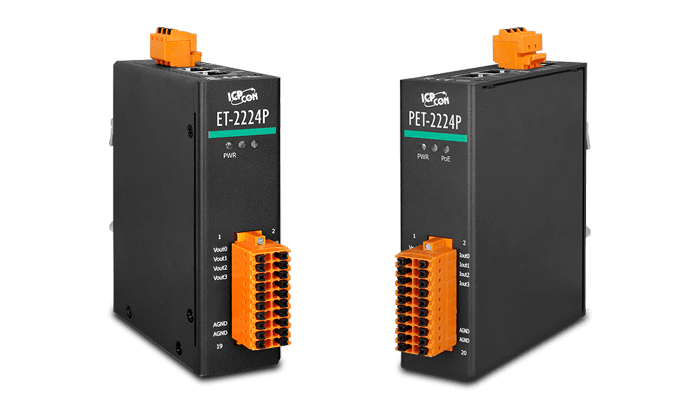

Компания ICP DAS представила новые модели аналоговых выходных модулей ET-2224P, PET-2224P, ET-2228P и PET-2228P. Эти устройства оснащены четырьмя или восемью 16-битными аналоговыми выходами с программируемыми диапазонами напряжения и тока, включая 0-5 В, ±5 В, 0-10 В, ±10 В, 0-20 мА и 4-20 мА. Такая конфигурация значительно повышает точность измерений по сравнению с 12-битными аналогами моделей ET-2224, PET-2224, ET-2228 и PET-2228. Все каналы с токовыми выходами 4-20 мА имеют встроенную функцию обнаружения обрыва цепи. Модули с индексом «P» можно питать через PoE.
Основные характеристики новинок:
- Встроенный веб-сервер для удобства управления
- Поддержка протоколов Modbus TCP/UDP, MQTT и SNMP v2c
- Два Ethernet-порта с функцией LAN Bypass для последовательного подключения устройств
- Реализация двойного сторожевого таймера для повышения надежности
- Возможность резервирования значений аналоговых выходов при включении и аварийных ситуациях
- Электрическая изоляция каналов ввода/вывода на 3000 В DC и защита от помех EMS (EFT/ESD/Surge)
Эти модули идеально подходят для использования в промышленной автоматизации, обеспечивая повышенную надежность и защиту в сложных условиях с высокими электромагнитными помехами.
Поддержка протокола MQTT
Модули ET-2200 полностью поддерживают популярный легковесный протокол MQTT, что идеально подходит для IIoT-приложений. Протокол MQTT помогает уменьшить нагрузку на сеть и ускорить передачу данных в реальном времени. Модули поддерживают следующие функции:
- Публикацию данных с аналоговых каналов с заданным интервалом времени.
- Мгновенную отправку сообщений при изменении значений.
- Автоматическую публикацию актуальных значений на MQTT брокер при включении питания.
- Поддержку множества подписок и публикаций, позволяя настраивать индивидуальные и групповые темы для каналов.
Поддержка протокола SNMP
Модули ET-2200 поддерживают протокол SNMP v1/v2c, что позволяет интегрировать их в системы с централизованным мониторингом и управлением. Функции SNMP включают:
- Отправку данных о состоянии модуля и каналов ввода/вывода в реальном времени.
- Настройку параметров Agent Configuration, включая информацию о системе, контактное лицо, описание устройства и имя.
- Настройки Community: public (только чтение), private (чтение и запись), trap community.
- Возможность указания до двух SNMP-менеджеров с помощью Trap IP.
- Отправку Trap-сообщений о перезагрузке модуля (Cold Start, Warm Start) и изменении состояния каналов AI или AO.
Функция LAN Bypass

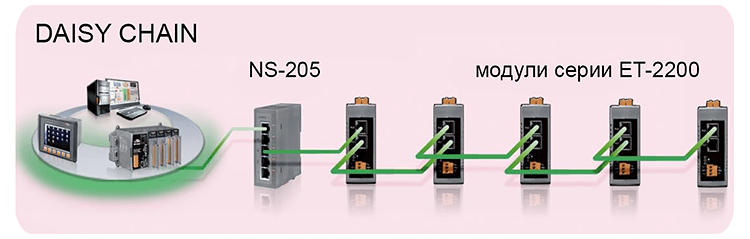

Модули серии ET-2200 оборудованы функцией LAN Bypass, которая обеспечивает стабильное сетевое соединение даже в случае отключения питания устройства. Наличие двух Ethernet портов позволяет подключать модули друг к другу, минимизируя потребность в портах Ethernet коммутатора и сокращая длину используемых кабелей.
Принцип работы LAN Bypass:

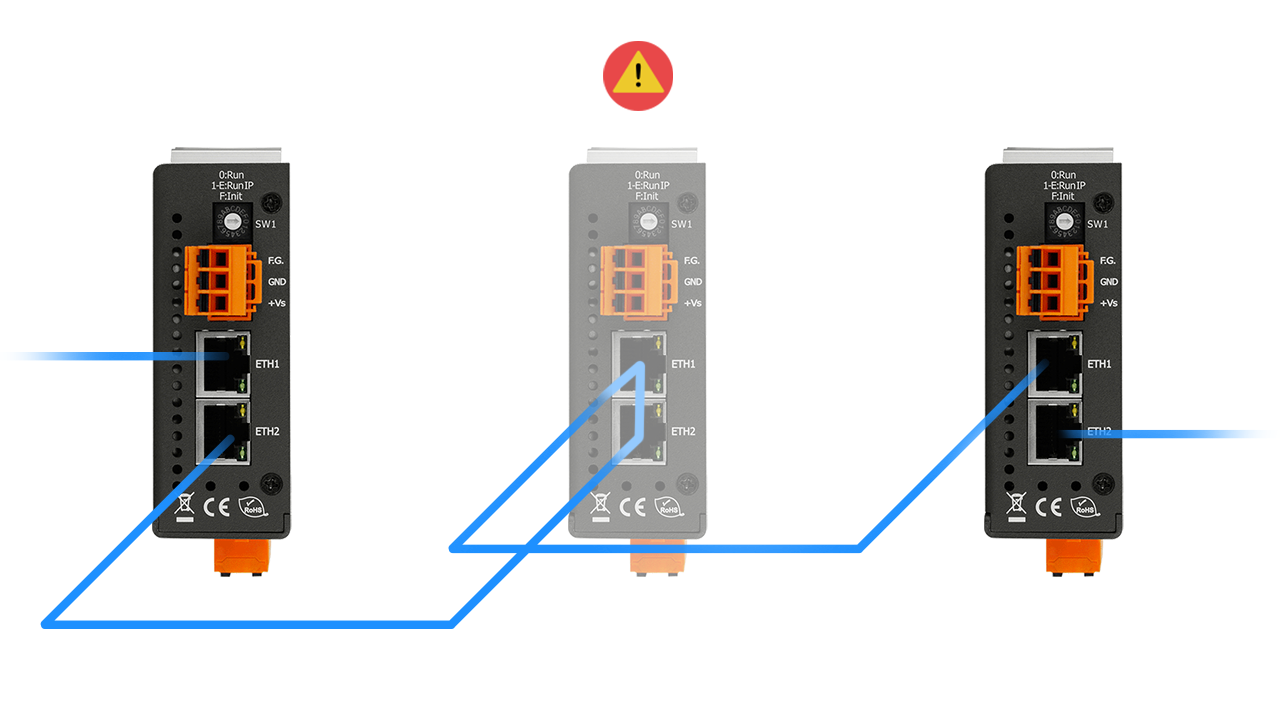

В обычном режиме порты LAN1 и LAN2 функционируют как коммутатор.
- Когда устройство теряет питание, происходит автоматическое замыкание линии связи между LAN1 и LAN2 на аппаратном уровне.
- Это обеспечивает непрерывный обмен данными между устройствами сети без потерь пакетов, что критически важно для промышленных приложений с высокими требованиями к доступности сети.
Двойной сторожевой таймер (Dual Watchdog)
Модули ET-2200 оснащены механизмом двойного сторожевого таймера, включающим:
- CPU Watchdog (аппаратный сторожевой таймер):
- Отслеживает корректность работы прошивки устройства.
- В случае ошибок или сбоев автоматически перезапускает модуль.
- Host Watchdog (программный сторожевой таймер):
- Контролирует обмен данными с хост-системой (ПК, SCADA) через протокол Modbus TCP.
- При отсутствии активности в течение установленного времени, выходы AI и AO переключаются на безопасное состояние, которое задается пользователем.
Эта функция предотвращает потерю контроля над оборудованием в случае сбоев связи или программных ошибок.
Настройка значений аналоговых выходов при включении питания и срабатывании сторожевого таймера
Модули ET-2200 позволяют настроить:
- Power-On Value (значение при включении питания): автоматически устанавливаемое значение аналогового выхода при старте устройства.
- Safe Value (значение безопасности): значение, устанавливаемое на выходах при срабатывании Host Watchdog.
- Slew Rate (скорость изменения выходного значения): плавное изменение сигнала, предотвращающее резкие скачки.
Удобство настройки с утилитой EtherDOT:
Для эффективной конфигурации и управления модулями серии ET-2200 ICP DAS предоставляет утилиту EtherDOT. Эта программа облегчает массовую настройку, резервное копирование и восстановление параметров Ethernet I/O устройств.
Основные возможности EtherDOT:
- Массовая настройка сетевых параметров:
- EtherDOT позволяет настраивать IP-адреса, маски подсети, шлюзы и имена устройств для нескольких модулей одновременно, что ускоряет настройку оборудования.
- Поддержка автоматической генерации последовательных IP-адресов и алиасов для группы устройств.
- Резервное копирование и восстановление настроек:
- Пользователи могут сохранить текущие настройки модулей в файл и быстро восстанавливать их при необходимости.
- Особенно удобно при использовании множества идентичных устройств.
- Массовое клонирование конфигураций:
- Функция клонирования позволяет применить конфигурацию одного "эталонного" модуля ко всем остальным модулям того же типа.
- Это экономит время при развертывании большого количества оборудования.
- Поиск и управление модулями в сети:
- Утилита автоматически обнаруживает все устройства в подсети хост-компьютера.
- Пользователи могут удобно управлять всеми найденными модулями через визуальный список.
- Экономия времени и снижение ошибок:
- EtherDOT исключает необходимость в ручной настройке каждого модуля через веб-интерфейс.
- Снижает вероятность ошибок, связанных с ручным вводом данных.
