Компания ICP DAS расширила серии tGW-700-UL и tDS-700-UL многопортовыми моделями RS-485

В семейства добавлены модели с двумя и тремя независимыми интерфейсами RS-485, включая исполнения с гальванической изоляцией и модификации UTA для эксплуатации в расширенном температурном диапазоне.

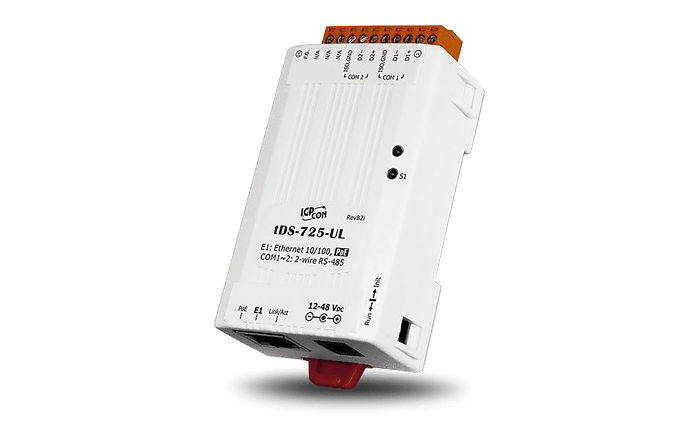

Многопортовые устройства серии tDS-700-UL

Если ранее линейки tGW-700-UL и tDS-700-UL были представлены преимущественно однопортовыми моделями 715-UL и 718-UL, то новые 725-UL и 735-UL рассчитаны на системы, где через один Ethernet-узел требуется подключить сразу несколько независимых устройств или сегментов RS-485. Модели 725-UL оснащены двумя портами RS-485, а 735-UL — тремя.

Такое исполнение позволяет уменьшить количество отдельных Ethernet-шлюзов и серверов последовательных устройств в шкафу автоматизации, упростить топологию сети и компактнее организовать подключение оборудования.

Что изменилось по сравнению с обычными tGW-725/735 и tDS-725/735

Сами многопортовые конфигурации не являются для ICP DAS принципиально новыми. Например, стандартные tGW-725 и tGW-735 уже имеют два и три интерфейса RS-485 соответственно, поддерживают PoE и выполняют функции Modbus-шлюзов.

Ключевое отличие новых исполнений заключается в том, что эта конфигурация теперь доступна в линейках tGW-700-UL и tDS-700-UL — то есть в UL-сертифицированных вариантах, а также в защищенных исполнениях UTA.

UL-сертификация для многопортовых моделей

Одно из основных отличий новых моделей от стандартных tGW-725/735 и tDS-725/735 — наличие UL-сертифицированных исполнений.

Сертификация подтверждает соответствие оборудования установленным требованиям безопасности, включая требования к пожарной безопасности, защите от поражения электрическим током и механической надежности. Это особенно важно для проектов, где перечень допустимых компонентов определяется нормативами предприятия, требованиями заказчика или стандартами конкретного рынка.

Модели с расширенным температурным диапазоном

Для объектов с повышенной влажностью, запыленностью или коррозионно-активной средой предусмотрены модификации с литерами «UTA». Печатная плата таких устройств имеет конформное защитное покрытие, которое повышает устойчивость электроники к влаге, пыли и коррозионному воздействию. ICP DAS отдельно рекомендует подобные исполнения для объектов с высокой влажностью, причем дополнительная защита может быть полезна даже при установке оборудования внутри герметичного шкафа.

Изолированные и неизолированные версии

Для новых моделей предусмотрены варианты как с обычными, так и с гальванически изолированными последовательными интерфейсами. Модификации без индекса «i» используют неизолированные RS-485-интерфейсы. Модели с индексом «i» обеспечивают гальваническую изоляцию до 3000 VDC.

Изолированные исполнения особенно актуальны для распределенных систем автоматизации, в которых:

• оборудование подключено к разным контурам заземления;
• присутствуют электромагнитные помехи;
• используются протяженные линии RS-485;
• существует вероятность появления разности потенциалов между узлами.

Гальваническая развязка позволяет снизить риск повреждения коммуникационных интерфейсов и повысить устойчивость передачи данных.

tGW-700-UL: несколько Modbus RTU-линий через один Ethernet-шлюз

Серия tGW-700-UL предназначена для преобразования протоколов Modbus TCP в Modbus RTU/ASCII. Новые устройства особенно удобны в системах, где к одной Ethernet-сети требуется подключить сразу несколько независимых шин Modbus RTU. Например, один tGW-735-UL можно использовать для подключения трех отдельных линий Modbus RTU, к которым подключены преобразователи частоты, счетчики, измерительные модули или другое промышленное оборудование. Все три сегмента при этом получают доступ к общей Ethernet-инфраструктуре предприятия.

Шлюзы поддерживают:

• Modbus TCP/UDP Master и Slave;
• Modbus RTU/ASCII Master и Slave;
• кэширование запросов;
• Serial Bridge;
• Serial Tunnel.

Каждый последовательный порт поддерживает до 32 подключений Modbus TCP Master. По сравнению с однопортовыми tGW-715-UL и tGW-718-UL это позволяет обслуживать несколько независимых последовательных сегментов одним компактным устройством.

tDS-700-UL: подключение нескольких RS-485-устройств к Ethernet

Серия tDS-700-UL предназначена для другой задачи — прозрачной передачи данных между последовательными интерфейсами и Ethernet. С помощью программного обеспечения VxComm Driver/Utility каждый последовательный интерфейс может использоваться в Windows как виртуальный COM-порт. Это особенно удобно при модернизации действующих систем: существующее прикладное ПО может продолжать обращаться к привычному COM-порту, в то время как физически оборудование подключено через Ethernet. Перерабатывать программную часть системы при этом не требуется.

Также устройства поддерживают режимы TCP Server, TCP Client, Serial Bridge и Serial Tunnel. Поэтому многопортовые tDS-700-UL могут использоваться, например, для подключения нескольких удаленных контроллеров, измерительных приборов или других RS-485-устройств к диспетчерскому компьютеру или серверу через существующую Ethernet-сеть.

Общие характеристики новых моделей

• Ethernet 10/100Base-TX;
• 2 или 3 независимых порта RS-485;
• питание IEEE 802.3af PoE Class 1;
• возможность внешнего питания постоянным током;
• встроенный Web-интерфейс для конфигурирования;
• автоматическое управление направлением передачи RS-485;
• низкое энергопотребление;
• компактный корпус для установки на DIN-рейку;
• изолированные и неизолированные версии;
• UL-сертифицированные исполнения;
• UTA-модификации с защитным покрытием печатной платы.
