При проектировании системы автоматизации важно учитывать количество сигналов, доступное место в шкафу и удобство подключения датчиков и исполнительных устройств. Серия Decowell RS позволяет подобрать конфигурацию под эти требования: она включает основания на один или два слота и сменные панели ввода-вывода разных типов. Модульная конструкция также поддерживает горячую замену.
1. Выбор основания: сколько точек требуется?
Основания серии RS выпускаются в двух вариантах:
Однослотовое — для систем с количеством точек ввода-вывода до 16. Подходит, когда требуется компактное решение с относительно простой структурой.
Двухслотовое — для систем с количеством точек до 32. В два слота можно установить панели разных типов и объединить в одном устройстве работу с несколькими видами сигналов.
При выборе основания стоит учитывать не только текущую конфигурацию, но и возможное расширение системы.
2. Выбор панели: какие сигналы и подключения нужны?
Панель выбирают по типу сигнала и способу подключения проводов.
Для стандартного монтажа предусмотрены клеммы европейского типа. Трёхпроводные клеммы позволяют подвести к датчику сигнал и питание 24 В, упрощая разводку. Разъёмы E-CON используют прокалывающий контакт: при подключении датчика не требуется предварительно снимать изоляцию с кабеля.
По назначению панели делятся на несколько групп:
Дискретные — для приёма сигналов состояния и управления, например кнопками, клапанами и пусковыми цепями.
Аналоговые — для работы с непрерывно изменяющимися сигналами, в том числе от датчиков температуры, давления и расхода.
Релейные — для коммутации нагрузок с помощью релейных контактов.
Таким образом, при подборе панели нужно определить типы сигналов, требования к подключению и доступное место для монтажа.
3. Выбор конфигурации системы
Начните с перечня всех сигналов, которые необходимо принимать и выдавать. Их количество поможет выбрать однослотовое или двухслотовое основание, а типы сигналов — соответствующие панели.
Затем проверьте, потребуется ли резерв для будущих датчиков или исполнительных устройств. Например, для сборочной линии полезно оценить состав оборудования на каждой станции и возможные изменения технологического процесса. Это позволит выбрать конфигурацию, которая отвечает текущим задачам и допускает дальнейшее расширение.

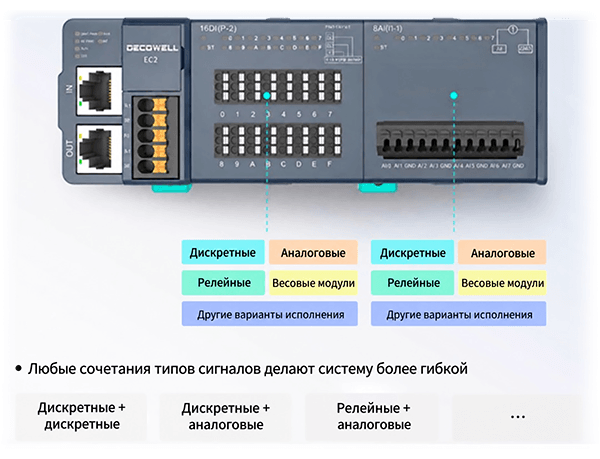

Серия RS даёт возможность сочетать разные панели ввода-вывода в одном устройстве. Чтобы получить подходящее решение без лишних затрат, выбирайте основание и панели по фактическому числу точек, типам сигналов и планам развития системы.
