U-7504M

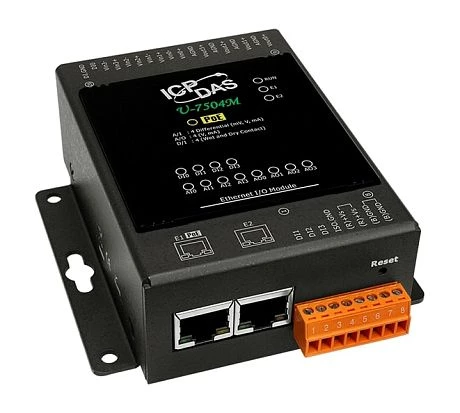

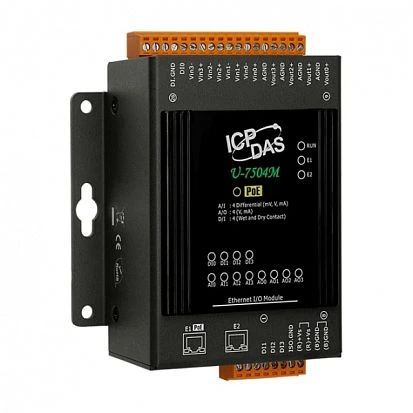

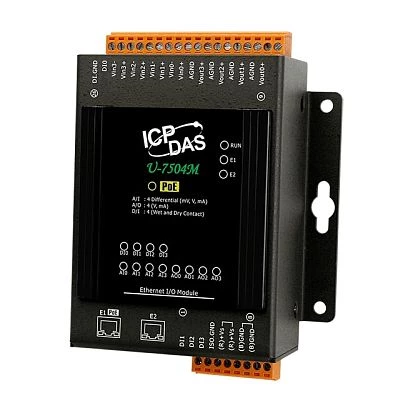

U-7504M

ICP DAS
Артикул: 09374900
Модуль ввода-вывода, 4 канала дискретного ввода, 4 канала аналогового ввода, 4 канала аналогового вывода, 2 порта Ethernet, до 50В
Доступен под заказ
Доступен под заказ

Конструктивное исполнение
Конструкция корпуса
Металлический корпус
Вид монтажа
Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Аналоговый вывод
Всего каналов AO
4
Разрядность ЦАП
12 Бит
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Дискретный ввод
Всего каналов DI
4
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
3.5~30 В
Уровень логической "1"
0~1 В
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
MQTT client, OPC UA client, OPC UA server, RESTful API
Требования по питанию
DC входное напряжение
12..48 В
Питание по Ethernet
PoE
Габариты
Ширина
92 мм
Глубина
42 мм
Высота
120 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.35 кг
Конструктивное исполнение
Конструкция корпуса
Металлический корпус
Вид монтажа
Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Аналоговый вывод
Всего каналов AO
4
Разрядность ЦАП
12 Бит
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Дискретный ввод
Всего каналов DI
4
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
3.5~30 В
Уровень логической "1"
0~1 В
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
MQTT client, OPC UA client, OPC UA server, RESTful API
Требования по питанию
DC входное напряжение
12..48 В
Питание по Ethernet
PoE
Габариты
Ширина
92 мм
Глубина
42 мм
Высота
120 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.35 кг
Конструктивное исполнение
Конструкция корпуса
Металлический корпус
Вид монтажа
Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Аналоговый вывод
Всего каналов AO
4
Разрядность ЦАП
12 Бит
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Дискретный ввод
Всего каналов DI
4
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
3.5~30 В
Уровень логической "1"
0~1 В
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
MQTT client, OPC UA client, OPC UA server, RESTful API
Требования по питанию
DC входное напряжение
12..48 В
Питание по Ethernet
PoE
Габариты
Ширина
92 мм
Глубина
42 мм
Высота
120 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.35 кг
Конструктивное исполнение
Конструкция корпуса
Металлический корпус
Вид монтажа
Монтаж на стене
Аналоговый ввод
Всего каналов AI
4
Разрядность АЦП
16 Бит
Диапазон входного сигнала по напряжению
+/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП
10 Гц
Аналоговый вывод
Всего каналов AO
4
Разрядность ЦАП
12 Бит
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Дискретный ввод
Всего каналов DI
4
Тип дискретного входа
Сухой контакт, Контакт с внешним питанием
Уровень логического "0"
3.5~30 В
Уровень логической "1"
0~1 В
Разрядность счетчика
16 Бит
Максимальная частота счётчика
0.05 кГц
Счетчик
50 Гц, 16 бит
Расширение модулями
Тип модуля
Многофункциональный
Сетевые протоколы
Промышленные протоколы
MQTT client, OPC UA client, OPC UA server, RESTful API
Требования по питанию
DC входное напряжение
12..48 В
Питание по Ethernet
PoE
Габариты
Ширина
92 мм
Глубина
42 мм
Высота
120 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Стандарты и сертификаты
Электромагнитная совместимость (EMS)
МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.35 кг

Документация
Спецификация U-7504M Руководство пользователя U-7500 Руководство по быстрому запуску U-7500 Руководство пользователя по серии модулей U-7500
Документация
Спецификация U-7504M Руководство пользователя U-7500 Руководство по быстрому запуску U-7500 Руководство пользователя по серии модулей U-7500
Документация
Спецификация U-7504M Руководство пользователя U-7500 Руководство по быстрому запуску U-7500 Руководство пользователя по серии модулей U-7500
Документация
Спецификация U-7504M Руководство пользователя U-7500 Руководство по быстрому запуску U-7500 Руководство пользователя по серии модулей U-7500
