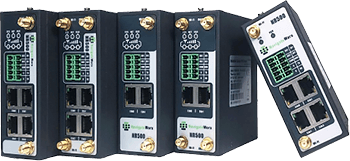

Промышленные маршрутизаторы серии NR от NavigateWorx

Мобильная связь стала важной частью промышленной инфраструктуры. Если раньше для передачи данных на объектах в основном использовали проводные сети, то сейчас все чаще применяются решения на базе LTE и 5G. Это особенно важно для удаленных площадок, транспорта, энергетики и распределенных систем, где проводной интернет недоступен или слишком дорог в реализации.

Промышленные маршрутизаторы NavigateWorx серии NR позволяют быстро организовать передачу данных по LTE/5G-сети, подключить оборудование к системе диспетчеризации и обеспечить удаленный доступ к объектам. Такие устройства помогают быстро развернуть связь без прокладки кабелей и упростить обслуживание удаленных объектов.

Важно не только качество связи, но и доступность оборудования. Аппаратная часть устройств NR разработана на основе чипов локального производства, что значительно снижает риски и повышает надежность внедрения на промышленных объектах.

Устройства серии NR поддерживают защищенную передачу данных с использованием VPN, включая OpenVPN, IPsec, GRE, L2TP, PPTP и DMVPN. Это позволяет безопасно подключать удаленные объекты, передавать данные в систему мониторинга и организовывать доступ к промышленному оборудованию через мобильную сеть.

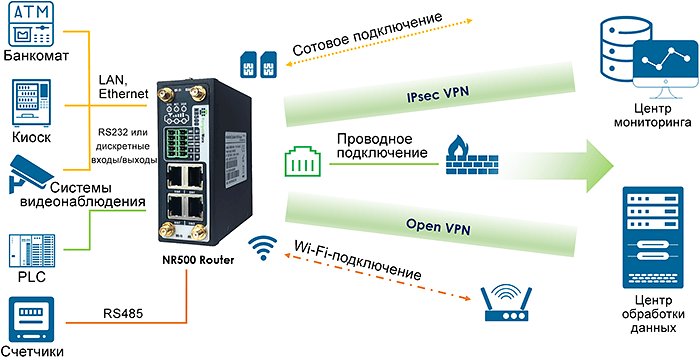

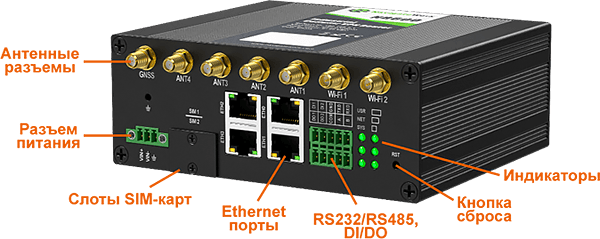

Маршрутизаторы серии NR поддерживают широкий набор интерфейсов: Ethernet, RS232 и RS485, Wi‑Fi для локального беспроводного доступа, GPS, а также дискретные входы и выходы. Это позволяет подключать контроллеры, датчики, счетчики и другое оборудование, а затем передавать данные в центр мониторинга через мобильную сеть, проводной канал или Wi‑Fi.

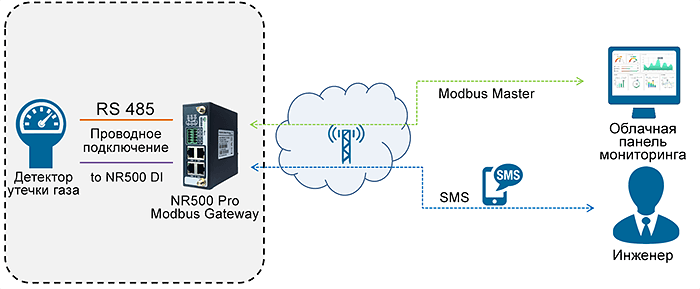

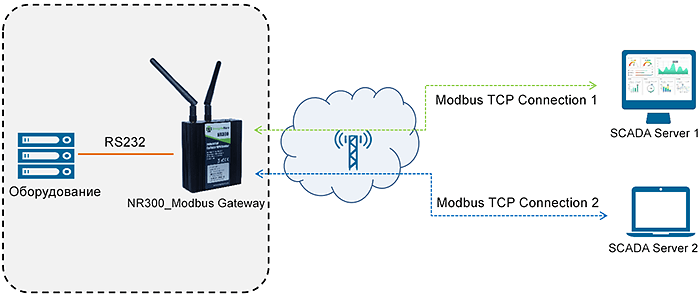

Ряд моделей NR также поддерживают преобразование промышленных протоколов, включая Modbus, МЭК 101/104, DNP3, BACnet. Это позволяет использовать устройство как шлюз между промышленным оборудованием, SCADA-системами и IoT-платформами.

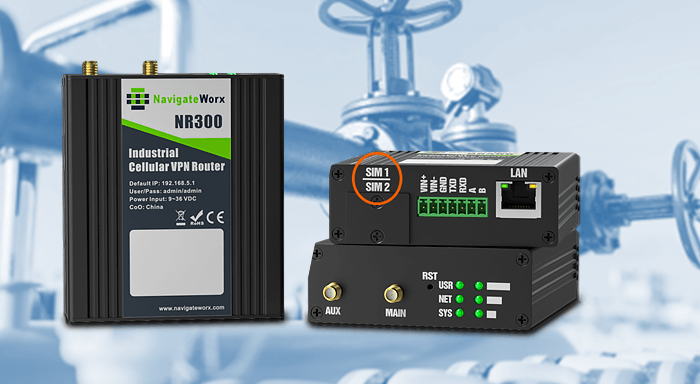

Отдельного внимания заслуживает резервирование связи. В маршрутизаторах серии NR предусмотрены два слота для SIM-карт. Это позволяет использовать SIM-карты разных операторов: если связь через одного оператора пропадает или передача данных становится недоступной, устройство может автоматически переключиться на резервную SIM. Такая схема повышает надежность беспроводного канала и помогает сохранять удаленный доступ к объекту.

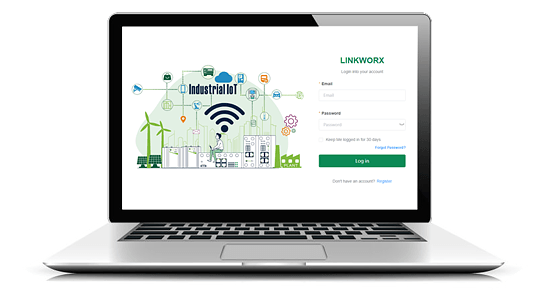

Для централизованного управления устройствами может использоваться платформа LinkWorx, разработанная NavigateWorx. Это облачное решение для мониторинга и обслуживания оборудования.

С помощью LinkWorx можно отслеживать состояние устройств в реальном времени, изменять настройки, выполнять массовое обновление прошивки и управлять доступом пользователей. Все установленные устройства отображаются в одном интерфейсе, что особенно удобно при работе с распределенными объектами.

Платформа также обеспечивает безопасный удаленный доступ к оборудованию. Это позволяет быстрее проводить диагностику, выполнять обслуживание без выезда на объект и снижать эксплуатационные затраты.

Один из примеров использования NR300-4G — система мониторинга объектов водоотведения в Норвегии. Оборудование было установлено на насосных станциях для передачи данных в диспетчерский центр и удаленного контроля работы системы.

После перехода на LTE заказчик смог упростить развертывание связи, сократить затраты на инфраструктуру и обеспечить удаленный доступ к объектам. Для подключения достаточно было установить SIM-карту в промышленный маршрутизатор.

В проекте NR300-4G обеспечивал связь между контроллерами и SCADA-системой, а также удаленный доступ к оборудованию. По данным заказчика, маршрутизаторы были установлены на 53 насосных станциях, и система показала стабильную работу.

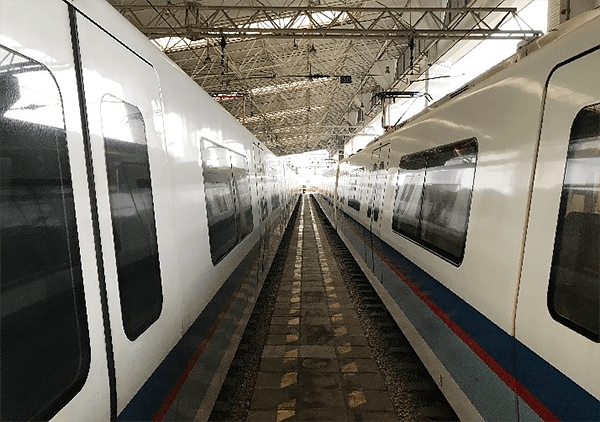

Еще один пример применения серии NR - удаленное считывание данных в метро Гуанчжоу. Раньше после завершения работы поездов обслуживающему персоналу приходилось собирать эксплуатационные данные непосредственно на объекте и передавать их в центр обработки данных для анализа.

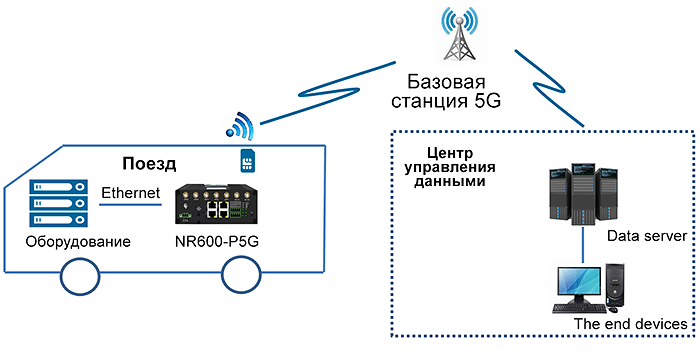

При большом количестве поездов такой подход занимал много времени и увеличивал нагрузку на сотрудников. Для автоматизации процесса использовался промышленный маршрутизатор NavigateWorx NR600-P5G. Он передает данные с бортового оборудования в центр управления по 5G-каналу, что позволяет быстрее анализировать информацию, выявлять неисправности и планировать обслуживание.

NR600-P5G поддерживает резервирование мобильного канала: два SIM-слота позволяют использовать разных операторов, а при ухудшении 5G-сигнала устройство может переключаться на сети 4G/3G.

В результате решение помогает снизить нагрузку на обслуживающий персонал, ускорить диагностику и сократить время.

Исходя из рассмотренных примеров, маршрутизаторы серии NR можно использовать как для удаленного мониторинга стационарных объектов, так и для передачи больших объемов данных. Выбор конкретной модели зависит от задачи: количества Ethernet-портов, необходимости Wi-Fi, поддержки 4G или 5G, наличия GPS и других интерфейсов. Ниже приведено сравнение основных моделей.

Серия NR300

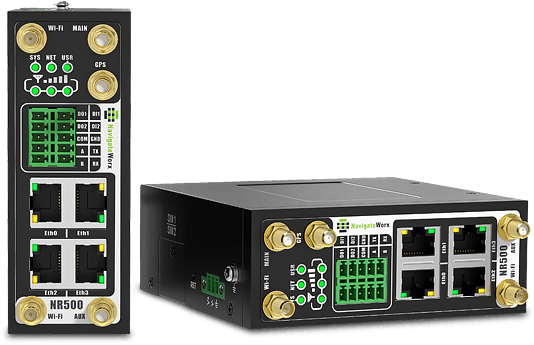

Серия NR500
