Cgate: универсальный шлюз для промышленной автоматизации от производителя COME-STAR

COME-STAR производитель промышленного коммуникационного оборудования, основанный в 2001 году. Компания выпускает решения для промышленных сетей: Ethernet-коммутаторы, преобразователи интерфейсов, шлюзы и IIoT-устройства для автоматизации, энергетики, транспорта и промышленного мониторинга. Одним из таких решений является серия промышленных шлюзов Cgate.

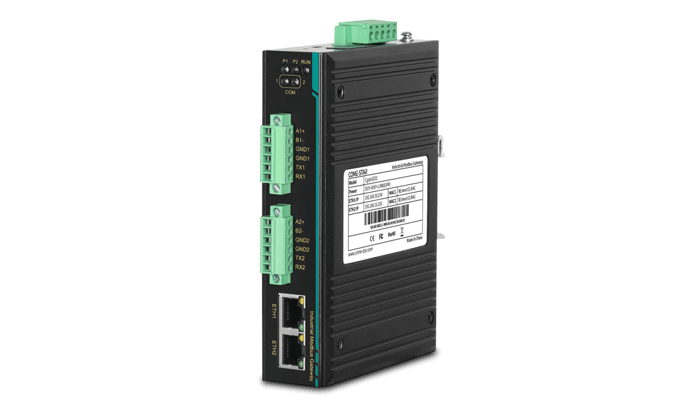

Промышленные шлюзы Cgate предназначены для подключения оборудования с интерфейсами RS-232/RS-485 и передачи данных по Ethernet, а также для преобразования протоколов Modbus. Это позволяет интегрировать полевые устройства в системы диспетчеризации, SCADA и промышленного мониторинга.

Рассмотрим основные варианты применения устройства. Первый из них — подключение оборудования с последовательными интерфейсами к Ethernet-сети.

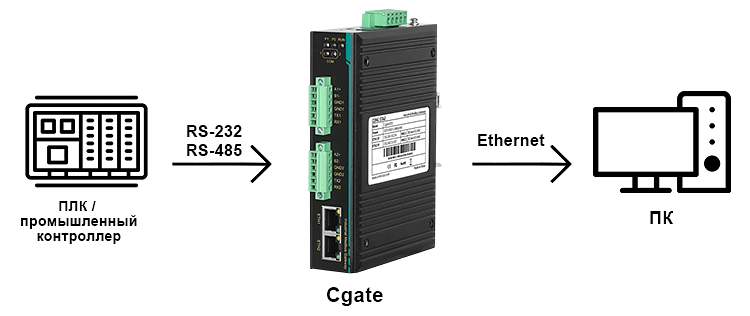

При передаче данных RS-232/RS-485 через Ethernet серия оборудования Cgate работает как преобразователь последовательного интерфейса в Ethernet. Данные передаются по Ethernet прозрачно, что позволяет подключать оборудование с RS-232/RS-485 к ПК, серверу или системе управления.

Второй вариант применения — преобразование протоколов Modbus.

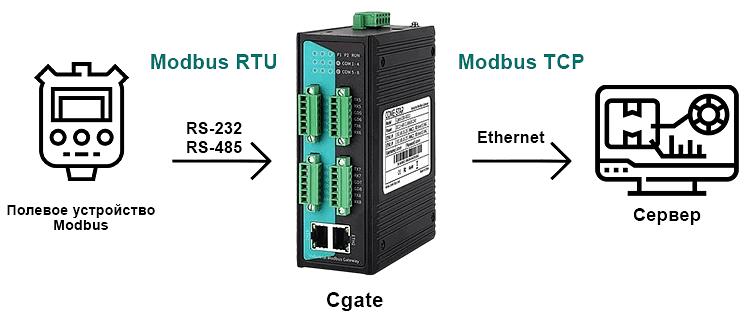

Cgate может работать как промышленный Modbus-шлюз. В этом случае, например устройства с Modbus RTU, подключённые по RS-485 или RS-232, становятся доступны для системы верхнего уровня, работающей по Modbus TCP.

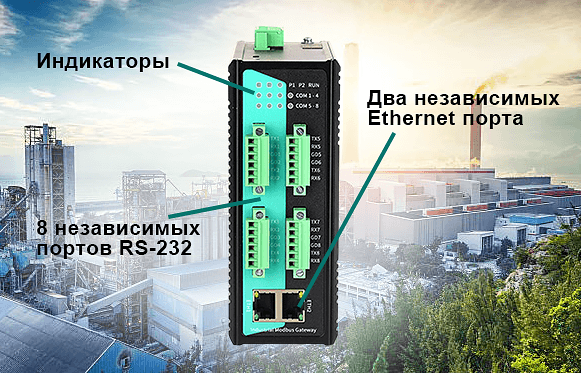

Последовательные порты Cgate настраиваются независимо и могут работать в разных режимах. Это позволяет одному шлюзу одновременно подключать несколько устройств с различными вариантами обмена данными.

Помимо базовой поддержки преобразования протоколов Modbus, серия устройств поддерживает и другие варианты обмена данными между устройствами нижнего уровня и системами верхнего уровня. Основные режимы приведены в таблице.

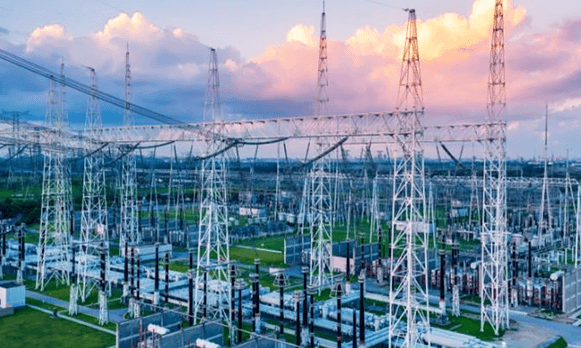

Таким образом, третий вариант применения может представлять собой интеграцию оборудования и передачу данных в системы диспетчеризации на энергетических объектах.

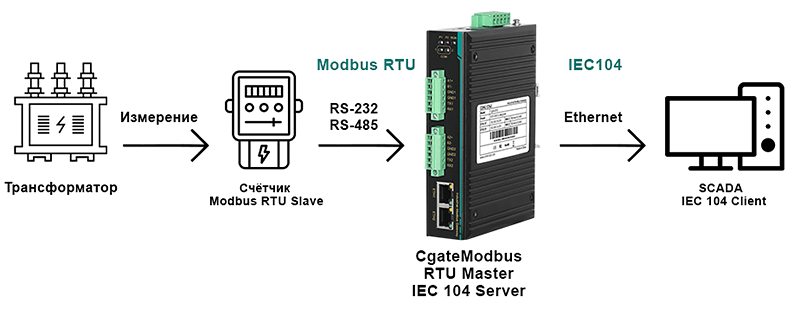

Для таких задач Cgate собирает данные по протоколам Modbus, МЭК 101 или МЭК 103, а затем передаёт их в SCADA по МЭК 104. Это делает Cgate подходящим для систем учёта, телемеханики и промышленного мониторинга энергетических объектов.

Таким образом, Cgate удобен в проектах, где нужно одним устройством подключить оборудование с последовательными интерфейсами к Ethernet сети или выполнить преобразование различных протоколов передачи данных. Как итог, это позволяет обеспечить более простое и удобное подключение полевых устройств к системе верхнего уровня.
