Компания XINJE представила новый высокопроизводительный контроллер серии XSA230.
XSA230-L — младшая версия интеллектуальных ПЛК этой линейки, сочетающая вычислительные возможности платформы CODESYS с высокой скоростью обмена данными по промышленному интерфейсу EtherCAT.
Контроллер создан для применения в системах, где критически важны точность, высокая скорость отклика и надёжность — от управления технологическими процессами до координации движений в сборочных линиях и комплексах автоматизации.
XSA230-L объединяет функции промышленного ПК и программируемого логического контроллера, обеспечивая высокую производительность, удобство разработки программ и широкие возможности интеграции в инфраструктуру Индустрии 4.0 благодаря поддержке сетевых протоколов OPC UA и MQTT.

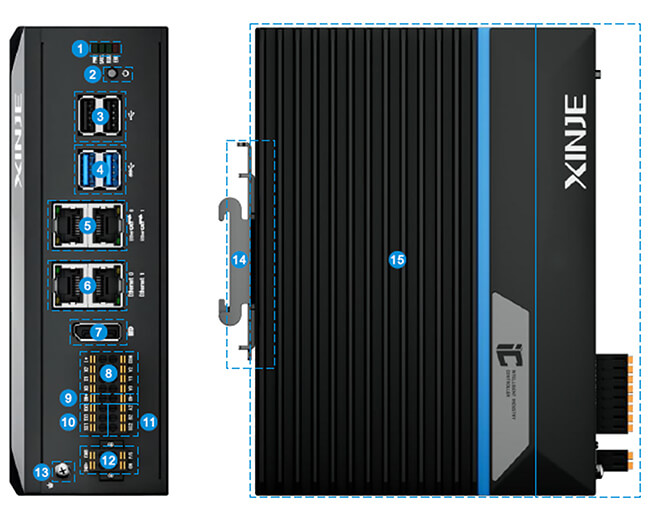

Общий вид и компоновка интерфейсов контроллера XSA230
|
① LED индикатор ② Кнопка включения/выключения питания ③ Два порта USB 2.0 ④ Два порта USB 3.0 ⑤ Два порта EtherCAT ⑥ Два порта Ethernet ⑦ Порт DP++ (DisplayPort) ⑧ DIO: 3 входа и 3 выхода
|
⑨ Вход DI для управления приложением (Run/Stop) ⑩ RS-232 ⑪ RS-485 ⑫ Вход питания 24 DC В ⑬ Заземляющий винт ⑭ Крепление на DIN-рейку ⑮ Радиатор охлаждения
|
Области применения
- Высокоточное производство: роботизированные комплексы, линии сборки электроники, фрезерные и координатно-измерительные станки, а также автоматизированные сборочные системы.
- Логистика и упаковка нового поколения: системы сортировки, линии фасовки, печати и маркировки продукции.
- Энергетика и машиностроение: управление электроприводами, насосным и дозировочным оборудованием, а также различными инженерными установками.
- Производство литий-ионных аккумуляторов и солнечных модулей: синхронное управление осями, мониторинг технологических процессов и обмен данными с верхним уровнем по протоколу OPC UA.
Особенности и основные характеристики
- Процессор Intel J6412 (4 ядра, 2,0 ГГц). Высокая вычислительная мощность и стабильность работы.
- Платформа CODESYS. Поддержка IEC 61131-3 и языков LD, ST, FBD, IL, SFC для гибкой логики и управления движением.
- Промышленные протоколы. EtherCAT, EtherNet/IP, ModbusTCP обеспечивают бесшовную интеграцию с существующим оборудованием
- Скорость управления осями по EtherCAT. 4 оси — 250 мкс; 8 осей — 500 мкс; 32 оси — 1 мс; 64 оси — 4 мс.
- Скорость обработки команд. Передача битов: 3,66 нс. Передача чисел двойной точности: 5,5 нс
- IoT интеграция. Совместимость с OPC UA и MQTT для подключения к SCADA, MES и облачным платформам.
- Надёжность промышленного класса. Защита от скачков напряжения, поддержка UPS для сохранения данных при отключении питания.
- Интегрированная архитектура. Совмещение функций промышленного ПК и контроллера для управления, визуализации и обмена данными.
- Компактный корпус. Улучшенный теплоотвод; индустриальный дизайн.
- Условия эксплуатации. Температура окружающей среды от -25 до +55°С. Относительная влажность окружающей среды 10 % – 95 % (без конденсации).

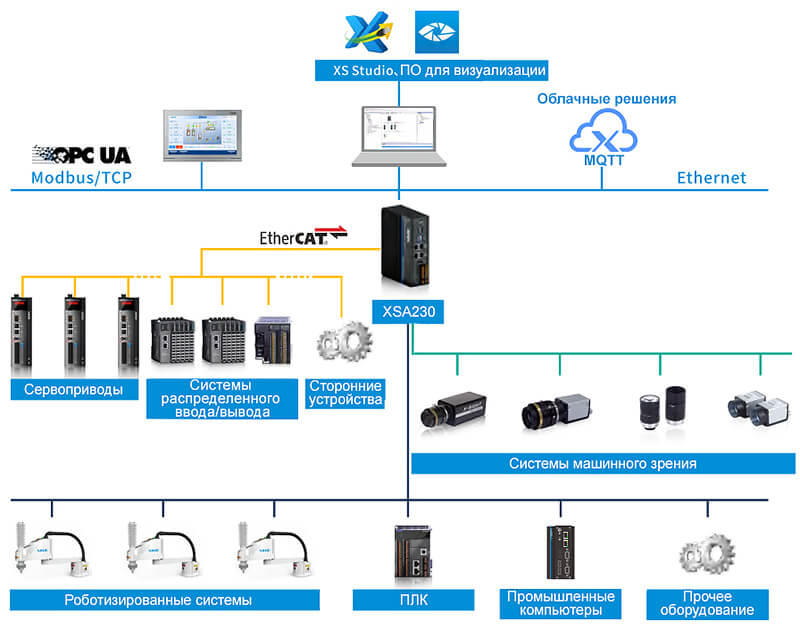

Благодаря поддержке CODESYS и промышленных протоколов связи XSA230 легко интегрируется в существующие архитектуры автоматизации, обеспечивая высокую скорость обмена и стабильную работу в задачах точного позиционирования, координации приводов и взаимодействия с IoT-платформами.
Контроллер органично вписывается в концепцию Индустрии 4.0, выступая связующим звеном между оборудованием уровня цеха и цифровыми системами управления предприятием — от SCADA и MES до облачных сервисов.
