Гибкий учёт: до 24 однофазных или 8 трёхфазных цепей
Модели PM-4324AP поддерживают подключение до 24 однофазных или 8 трёхфазных линий благодаря использованию внешних трансформаторов тока (с выходом 333 мВ). Это решение позволяет централизованно собирать детализированные данные о потреблении без необходимости установки множества отдельных счётчиков.
Важно: трансформаторы тока в комплект не входят и приобретаются отдельно. Для подключения рекомендуются совместимые модели CT:
|
Модель |
Максимальный ток (А) |
Диаметр (мм) |
|
|
CA-SCT10P-005A-L040-3P |
5 |
10 |
|
|
CA-SCT10P-60A-L040-3P |
60 |
10 |
|
|
CA-SCT16P-100A-L040-3P |
100 |
16 |
|
|
CA-SCT24P-200A-L040-3P |
200 |
24 |
|
|
CA-SCT36P-300A-L040-3P |
300 |
36 |
|
|
CA-SCT36P-400A-L040-3P |
400 |
36 |

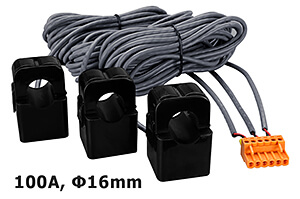

Модели, в обозначении которых присутствуют цифры перед буквой “P”, поставляются с токовыми трансформаторами. Размер трансформаторов и диапазон измеряемого тока зависят от конкретного числового индекса. Например, в устройстве PM-4324-160P-MTCP индекс «160» указывает, что в комплект входят трансформаторы с внутренним диаметром 16 мм, рассчитанные на токи от 0.1 до 100 А.
Чем отличаются PM-4324P и PM-4324AP

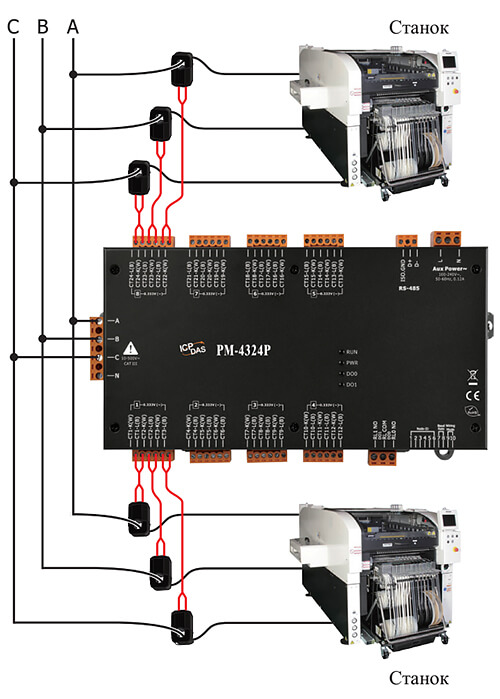

Модель PM-4324P представляет собой базовую модификацию, ориентированную на измерение параметров одной основной цепи. Она поддерживает подключение до 24 токовых входов и может работать с различными типами сетей: 3P4W, 3P3W, 1P3W и 1P2W.

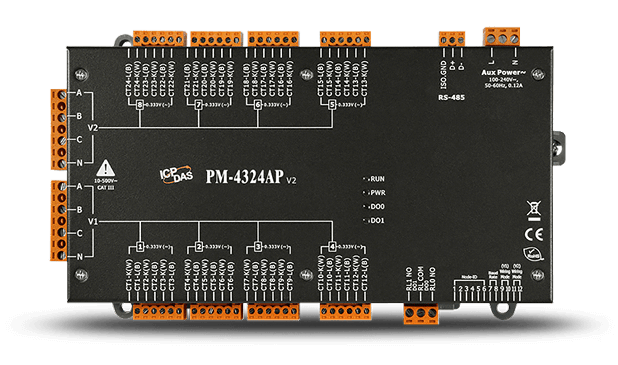

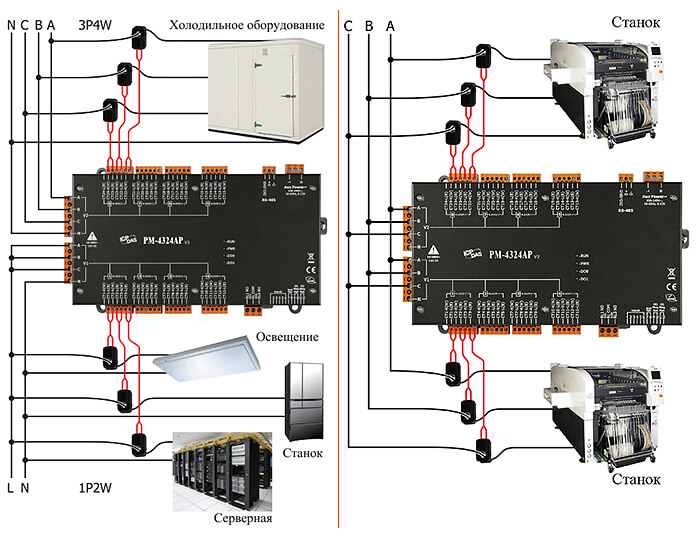

Модель PM-4324AP представляет собой усовершенствованную версию, оснащённую двумя независимыми входами по напряжению — V1 и V2. Это даёт возможность одновременно отслеживать параметры двух разных электросетей. Такое решение особенно удобно, когда необходимо контролировать как основную линию электропитания, так и резервную, либо вести мониторинг параллельных систем. При необходимости оба входа могут быть объединены, после чего устройство будет работать в том же режиме, что и базовая версия — PM-4324P.
Важно: при одновременном использовании входов V1 и V2 необходимо обеспечить одинаковые коэффициенты трансформации и идентичную схему подключения. Только при соблюдении этих условий гарантируется точная и корректная передача данных.
Широкая поддержка интерфейсов и протоколов связи
Для эффективной интеграции в SCADA-системы и платформы энергомониторинга доступны различные модели с набором интерфейсов:
- RS-485 (Modbus RTU): модели PM-4324P и PM-4324AP
- Ethernet (Modbus TCP): модели PM-4324P-MTCP и PM-4324AP-MTCP
- EtherNet/IP: модель PM-4324AP-EIP (в стадии разработки)
- CANopen: модель PM-4324AP-CPS (в стадии разработки)
Такое разнообразие вариантов подключения позволяет легко встроить устройство в уже существующую сеть без необходимости использовать протокольные преобразователи или вносить изменения в инфраструктуру.
Обозначения в названиях моделей
- «A» — наличие двух независимых входов по напряжению
- «P» — поддержка внешних токовых трансформаторов с выходом 333 мВ (совместимо со стандартными CT, не поддерживает катушки Роговского)
- «MTCP», «EIP», «CPS» — тип используемого протокола: Modbus TCP, EtherNet/IP, CANopen соответственно
Ключевые технические характеристики и преимущества
- Измерение действующих значений (True RMS) тока и напряжения
- Поддержка расчёта активной, реактивной и полной мощности/энергии: кВт, кВА, кВАр, кВт·ч, кВАр·ч, кВА·ч
- Возможность двунаправленного учёта (потребление/генерация), что особенно важно для объектов с ВИЭ и дизель-генераторами
- Обновление измерений каждую секунду — высокая точность и актуальность данных
- Измерение гармоник напряжения и тока
- 2 релейных выхода для сигнализации и автоматизации при превышении заданных параметров
- Гальваническая развязка интерфейсов до 3000 В DC
- Компактный корпус и возможность установки во врезные панели
- Диапазон рабочих температур: от -20 до +70 °C
- Соответствие международным стандартам: IEC 61010-1 / EN 61010-1
Сферы применения
- Учёт энергии по арендаторам в бизнес-центрах, офисных зданиях, ТРЦ
- Контроль потребления на производственных линиях и распределительных щитах
- Интеграция в системы диспетчеризации и SCADA
- Мониторинг ввода-вывода энергии на объектах с альтернативными источниками — СЭС, ВЭС и резервными генераторами
