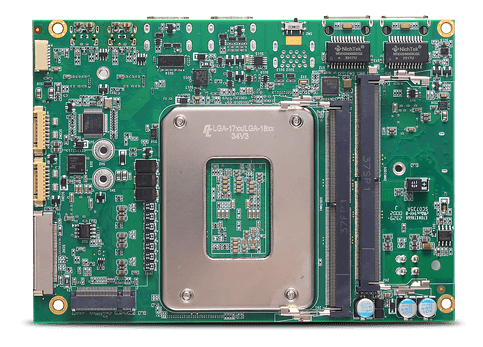

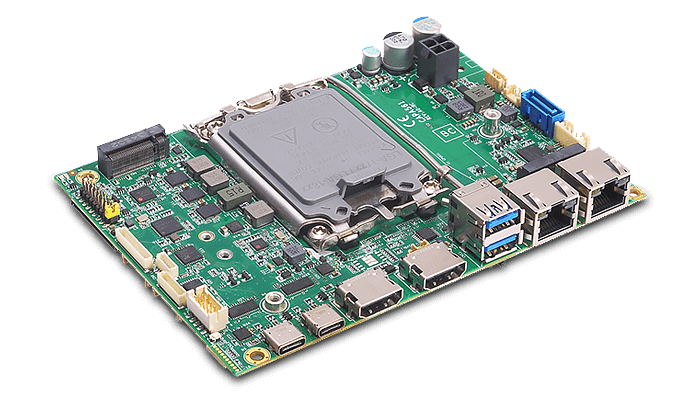

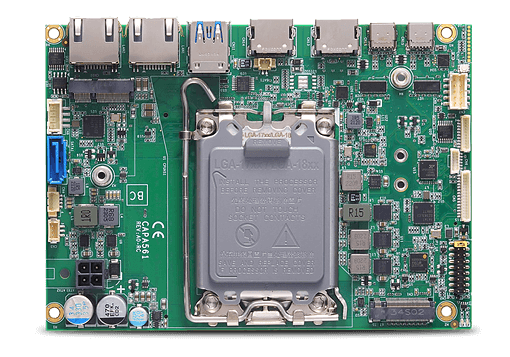

Компания Axiomtek представила CAPA561 — высокопроизводительную встраиваемую плату форм-фактора 3.5” (146 x 104 мм), предназначенную для решения ресурсоемких задач в области промышленного зрения и Edge AI. Новинка базируется на сокете LGA1700, что позволяет использовать процессоры Intel Core 12-го и 13-го поколений (серии Core i7/i5/i3, Intel Processor U300L и Celeron 7305L), обеспечивая гибкость при выборе вычислительной мощности.
Память и графические возможности
Плата оснащена двумя слотами SO-DIMM для оперативной памяти стандарта DDR5-4800/5200 общим объемом до 64 Гб. Одной из ключевых особенностей CAPA561 является развитая видеоподсистема, включающая 5 физических портов: 2 x HDMI 1.4, eDP и 2 x USB Type-C (с поддержкой DisplayPort Alt Mode).
Хранение данных и возможности расширения
Несмотря на сверхмалые габариты, CAPA561 предлагает беспрецедентный набор слотов расширения M.2, что позволяет отказаться от громоздких переходников:
- M.2 ключ M формата 2280 с поддержкой шины PCIe Gen4 x4 для сверхбыстрых NVMe накопителей.
- M.2 ключ E формата 2230 для модулей беспроводной связи Wi-Fi/Bluetooth.
- M.2 ключ B формата 3042/3052 с поддержкой PCIe x1, USB 3.2 Gen2 и USB 2.0 для интеграции 4G/5G модемов.
- Для классических дисков предусмотрен один порт SATA 3.0.
Сетевые интерфейсы и Quad-View
Сетевая подсистема платы ориентирована на высокие скорости передачи данных. В зависимости от модификации, устройство оснащается двумя или тремя независимыми портами Ethernet, включая порты 2.5 Гбит/с на базе контроллеров Intel i226-V/LM.
Варианты конфигураций платы
Для гибкой интеграции Axiomtek предлагает четыре стандартные модификации, различающиеся набором портов и системой охлаждения:

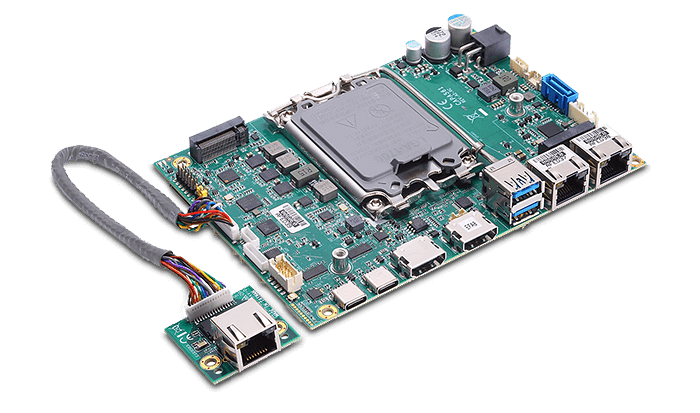

- CAPA561-LGA-3LH: версия с тремя LAN-портами (один порт 1 Гбит/с + два порта 2.5 Гбит/с) и пассивным радиатором (Heatsink).
- CAPA561-LGA-3LC: версия с тремя LAN-портами (один порт 1 Гбит/с + два порта 2.5 Гбит/с) и активным кулером (Cooler).
- CAPA561-LGA-2LH: версия с двумя LAN-портами (один порт 1 Гбит/с + порт 2.5 Гбит/с) и пассивным радиатором (Heatsink).
- CAPA561-LGA-2LC: версия с двумя LAN-портами (один порт 1 Гбит/с + порт 2.5 Гбит/с) и активным кулером (Cooler).
Конструктив и безопасность
Плата питается от источника +12V DC через 2x2-контактный разъем. Для защиты данных на аппаратном уровне интегрирован модуль TPM 2.0. Рабочий температурный диапазон составляет от -20°C до +70°C для версий с активным охлаждением и до +60°C для пассивных решений.
Axiomtek CAPA561 — это мощный инструмент для системного интегратора, позволяющий упаковать производительность настольного ПК в габариты 3.5-дюймовой платы. Сочетание сокета LGA1700, трех слотов M.2 и портов 2.5GbE делает её флагманом в своем сегменте.
