Преимущества обновлённой линейки Modbus-шлюзов MGate MB3000-G2

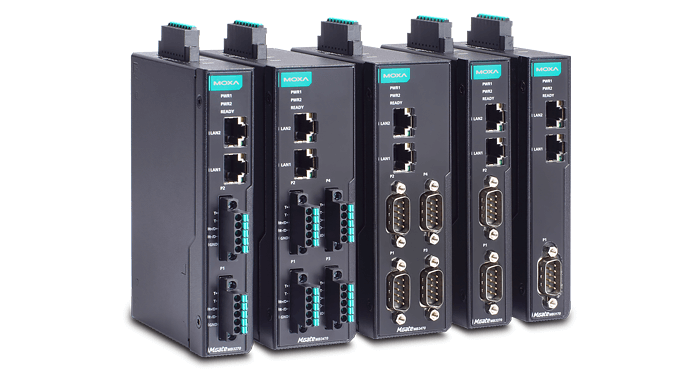

Компания Moxa представила новое поколение промышленных Modbus-шлюзов — серии MGate MB3000-G2, разработанную для современных систем автоматизации.

Ключевые особенности и преимущества

• Высокопроизводительный режим Agent Mode с минимальной задержкой обеспечивает быстрый опрос Modbus-устройств и локальное кэширование данных.
• Поддержка расширенных и собственных модификаций протоколов Modbus.
• Функция Auto Device Routing ускоряет процесс конфигурации сети.
• Гибкая маршрутизация по TCP-порту или IP-адресу, подходящая для любой архитектуры.
• Возможность работы с до 32 Modbus TCP-клиентами одновременно.
• Поддержка последовательных интерфейсов в режимах Modbus serial Client и Modbus serial Server.
• Наличие двух Ethernet-портов позволяет использовать различные топологии, включая каскадирование или подключение к двум независимым сетям.
• Линейка включает версии с портами 10/100BaseTX (RJ45), 100BaseFX (SC/ST) и вариантами со SFP слотами.
• Инструменты диагностики и мониторинга Modbus-трафика встроены по умолчанию.
• Доступны модели с гальванической развязкой 2 кВ для последовательных интерфейсов (модели с индексом I).
• Рабочий температурный диапазон — от –40 до +75 °C (модификации T).
• Поддерживаются два независимых источника питания и релейный выход для сигнализации.

Шлюзы серии MGate MB3000-G2 обеспечивают подключение оборудования с интерфейсами RS-232/422/485 к Ethernet-сетям и выполняют преобразование протоколов Modbus RTU/ASCII ↔ Modbus TCP.

Пример схемы подключения устройств

При первом подключении устройство уже готово к конвертации Modbus RTU/ASCII → Modbus TCP без дополнительных настроек. Также устройство поддерживает одновременное преобразование Modbus TCP ↔ Modbus TCP, Serial ↔ Serial, а также режим RealCOM*

*Данное свойство поддерживается моделями с 2 или 4 COM-портами.

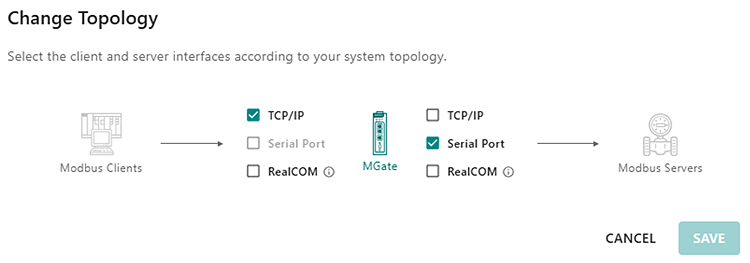

Переключение режимов выполняется через меню «Change Topology», где можно выбрать нужный вариант преобразования.

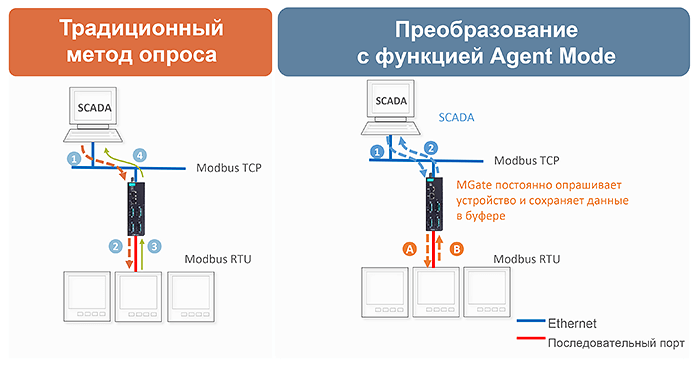

Функция Agent Mode

Устройства серии MGate MB3000-G2 непрерывно опрашивают подключённые slave-устройства и сохраняют полученные данные во внутренний буфер. Благодаря этому верхнему уровню системы, например SCADA, нет необходимости обращаться к каждому ведомому устройству напрямую — достаточно запросить данные из памяти самого шлюза. Такой подход значительно ускоряет обработку информации.

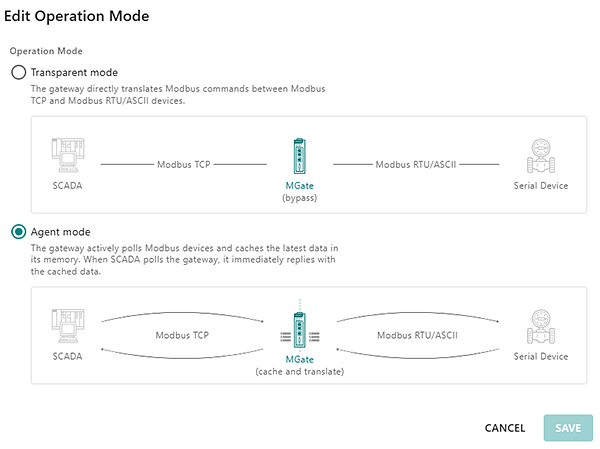

Чтобы активировать эту возможность, необходимо открыть раздел «Edit Operation Mode» и выбрать режим «Agent mode».

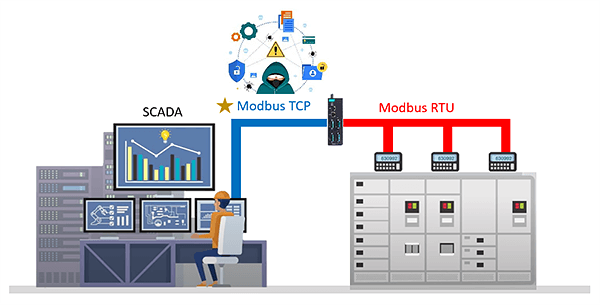

Шлюзы серии MGate MB3000-G2 также оснащены расширенными механизмами кибербезопасности, соответствующими стандарту МЭК 62443-4-2. Это обеспечивает повышенную защиту от несанкционированного доступа и сетевых угроз, делая устройства надёжным элементом промышленных и критически важных инфраструктур.

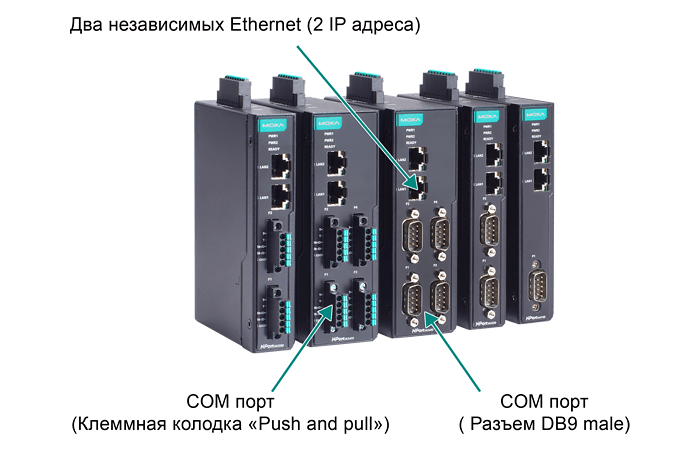

Линейка MGate MB3000-G2 выпускается в различных исполнениях: с разъёмом DB9 или с клеммной колодкой, оснащённой фиксатором типа «push-and-pull». В зависимости от модели оборудование может иметь два порта RJ45, комбинацию RJ45 + SC/ST, либо RJ45 + SFP-слот. Такой широкий выбор конфигураций облегчает подключение по оптоволоконным линиям и упрощает интеграцию шлюза в существующую сетевую архитектуру.

Устройства с двумя разъемами RJ25

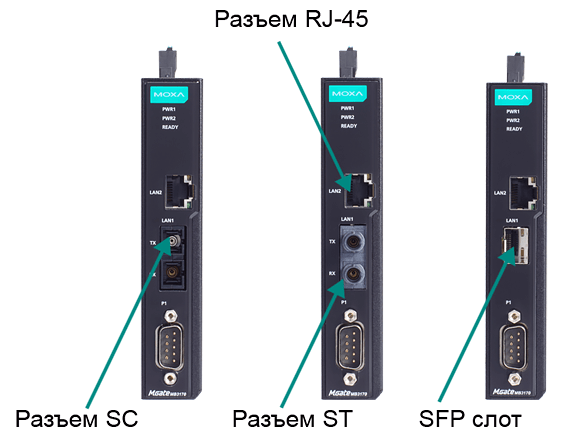

Устройства для оптоволоконных линий

Учитывая простоту конфигурации, разнообразие поддерживаемых режимов, продуманные аппаратные возможности и удобство использования, устройства линейки MGate MB3000-G2 выступают одним из наиболее эффективных и надёжных вариантов для создания современных систем автоматизации.
