PCC-1416 — электронный CAM-контроллер для замены механических кулачковых механизмов

PCC-1416 — электронный CAM-контроллер, предназначенный для замены механических кулачковых механизмов. Устройство обеспечивает управление по углу или положению без использования механических элементов, что исключает износ и шум, повышает скорость работы оборудования и точность синхронизации операций. Настройка всех рабочих параметров выполняется программными средствами, что обеспечивает быструю смену технологических режимов и сокращение времени пусконаладочных работ.

Удобство настройки и эксплуатации

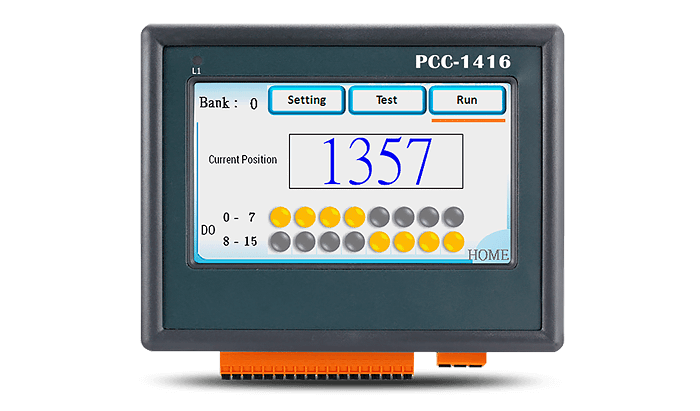

Контроллер оснащён цветным сенсорным TFT-дисплеем диагональю 4,3″ с высоким разрешением, обеспечивающим наглядный и удобный интерфейс управления. Экранные страницы структурированы по функциональному назначению и отображают только необходимую информацию, что упрощает восприятие параметров и снижает сложность настройки.

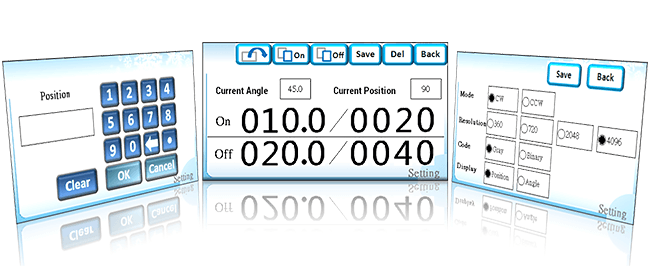

Для ввода значений угла и положения используется виртуальная цифровая клавиатура, обеспечивающая быстрый и точный ввод данных. Реализована возможность копирования параметров профилей CAM и выходных каналов, что существенно сокращает время при повторяющихся настройках и пусконаладочных работах.

Гибкая структура CAM-профилей

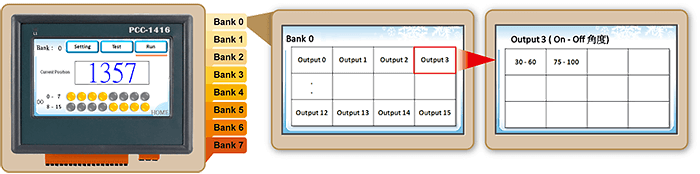

PCC-1416 поддерживает до 8 профилей CAM, каждый из которых включает до 32 зон срабатывания с индивидуальными параметрами включения и выключения, назначаемыми на 16 выходных каналов. Такая структура позволяет гибко настраивать логику управления и быстро переключаться между различными технологическими режимами без изменения аппаратной конфигурации.

Защита выходов и аварийная остановка

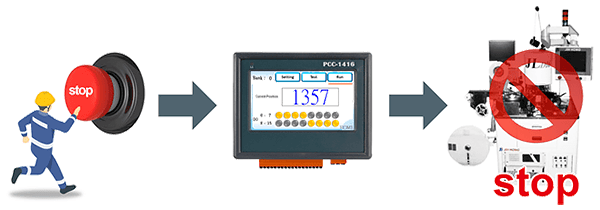

Контроллер оснащён входом разрешения запуска (Start Input), без активации которого выходные CAM-каналы заблокированы. Это предотвращает нештатные срабатывания выходов при наладке и тестировании оборудования. Вход Start Input может использоваться также в качестве цепи аварийной остановки, позволяя оперативно отключить выходы и повысить уровень промышленной безопасности.

Надёжность, безопасность и точность управления

Поддерживается работа с абсолютными энкодерами в бинарном формате и формате кода Грея с разрешением до 12 бит (4096 шагов, 0,08°), что обеспечивает стабильную и повторяемую работу в высокоточных приложениях.

В контроллере реализованы режим обучения по текущему значению энкодера, защита параметров паролем и вход разрешения запуска с функцией аварийной остановки. Промышленное исполнение с защитой передней панели IP65 обеспечивает надёжную работу устройства в составе автоматических станков, сборочных и упаковочных линий, а также испытательного и технологического оборудования.
