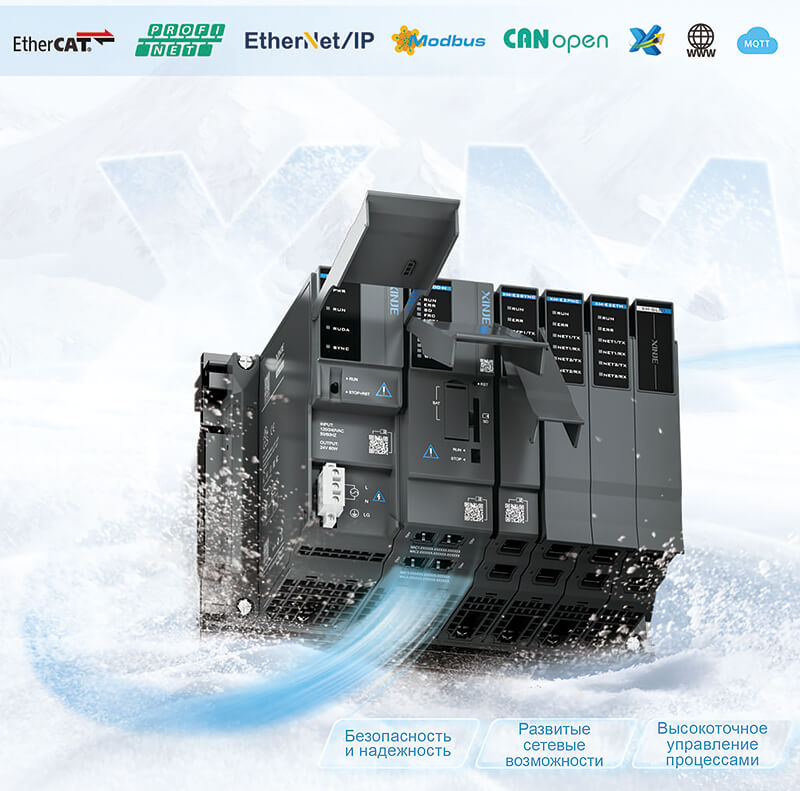

Xinje анонсировали модульную платформу программируемых логических контроллеров серии XM. Данная линейка спроектирована в качестве базового решения для автоматизации как непрерывных технологических циклов, так и дискретных производств.
В рамках единого шасси с гибко масштабируемой архитектурой система консолидирует задачи скоростной обработки логики, управления движением, углубленной аппаратной диагностики и мультипротокольного сетевого взаимодействия.
Вычислительные ресурсы, память и управление движением
Аппаратным ядром серии XM выступает высокопроизводительный SoC-процессор, за счет которого минимальный цикл сканирования программы составляет менее 0,25 мс. Модуль ЦПУ располагает 128 МБ памяти для программного кода и 128 МБ для оперативных данных. Под размещение системных логов, рецептур, файлов конфигурации и пользовательских данных выделено 256 МБ интегрированной файловой памяти. Для длительного архивирования и регистрации параметров предусмотрен слот под карты памяти стандарта SD объемом до 64 ГБ.
Задачи позиционирования и синхронного привода решаются за счет управления до 128 осями через промышленную шину EtherCAT с циклом синхронизации от 1 мс.
Масштабируемость и структура ввода-вывода
Архитектура серии XM ориентирована на построение крупных распределенных систем управления с высокой плотностью каналов:
- Предельная информационная емкость комплекса достигает 100 000 точек ввода-вывода (I/O).
- Система допускает подключение до 127 станций (корзин) распределенного ввода-вывода.
- В каждую корзину устанавливается до 31 модуля расширения.
- Линейка периферии охватывает модули дискретного и аналогового ввода-вывода, модули термометрии, а также специализированные блоки управления движением.
- Конструктив базируется на стоечной объединительной плате и позволяет производить «горячую» замену модулей без снятия питания и остановки техпроцесса.
Надежность, резервирование и условия эксплуатации
Оборудование адаптировано к жестким условиям промышленной среды и объединяет комплекс программно-аппаратных средств обеспечения отказоустойчивости:
- Аппаратное резервирование: реализовано дублирование процессорных модулей с безударным переключением за время менее 20 мс, а также резервирование блоков питания.
- Резервирование каналов связи: поддерживается кольцевая топология для системной шины управления и дублирование линий сетевого мониторинга.
- Температурный диапазон: контроллеры сохраняют работоспособность при температурах от −40 °C до +70 °C, допустимый режим хранения — от −40 °C до +85 °C.
- Специальное защитное покрытие: печатные платы покрыты защитным антикоррозийным компаундом класса G3, который предотвращает воздействие влажности, соляного тумана, плесени и запыленности.
- Высотные характеристики: штатная работа оборудования гарантирована на объектах, расположенных на высоте до 5000 метров над уровнем моря.
- Электромагнитная совместимость и сертификация: устройства отвечают жестким требованиям ЭМС, успешно прошли испытания по регламентам IEC/GB и имеют международные сертификаты CE, UL, FCC, CCS, RoHS, BCC, FM.
- Информационная безопасность: платформа разработана в соответствии со стандартом кибербезопасности IEC 62443, включая ролевое разграничение прав доступа, поблочное шифрование функциональных блоков и криптографическую защиту каналов передачи данных.

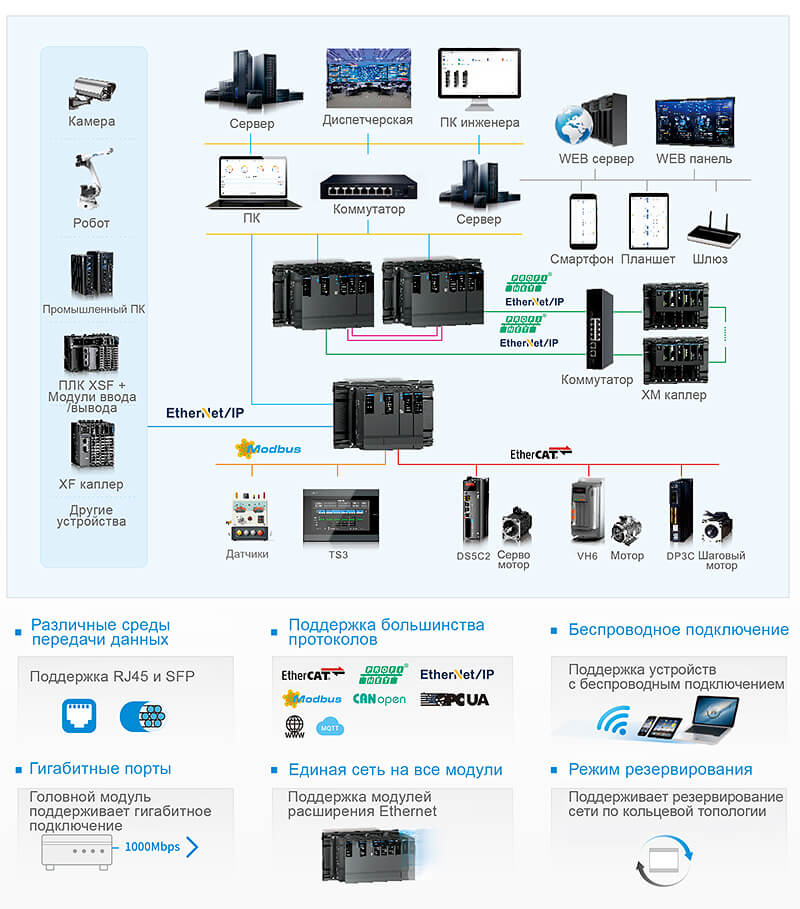

Сетевые интерфейсы и интеграционные возможности
Базовый процессорный модуль XSM700 оборудован 4 независимыми гигабитными портами Ethernet.
Физический уровень и коммуникационные платы:
- Подключение по стандартным медным витым парам (RJ45) и волоконно-оптическим линиям через SFP-трансиверы.
- Специализированные интерфейсные модули: блок оптической синхронизации для систем резервирования, коммуникационный модуль Profinet-контроллера, платы расширения портов Ethernet, а также интерфейсы CAN, RS-485 и RS-232.
- Возможность организации беспроводного доступа для подключения смартфонов, планшетов и инженерных станций (ПК).
Стек поддерживаемых протоколов:
- EtherCAT, Profinet, EtherNet/IP, Modbus TCP, TCP/IP, UDP/IP, OPC UA, NTP/SNTP, Modbus RTU, CANopen.
Среда программирования и сервисная диагностика
Инженерное ПО полностью основано на стандарте IEC 61131-3 и спецификациях PLCopen, предоставляя разработчику пять языков программирования: LD, ST, FBD, IL и SFC. Инструментарий включает специализированные библиотеки для управления непрерывными процессами, усовершенствованные алгоритмы ПИД-регулирования, средства онлайн-мониторинга, офлайн-эмуляции, пошаговую отладку по точкам останова и утилиту побайтового сравнения проектов.
Инструменты диагностики и технического обслуживания:

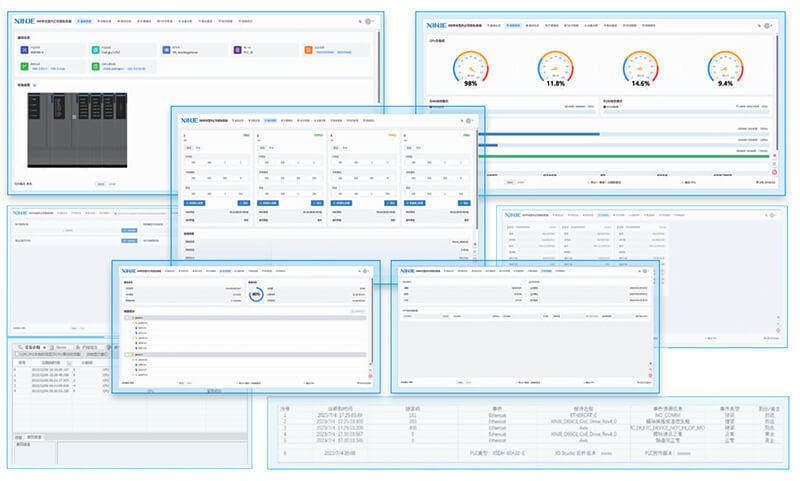

- Встроенный веб-сервер и ПО верхнего уровня: предоставляют доступ к мониторингу ключевых параметров ЦПУ, статуса сетевых соединений, состояния модулей расширения, SD-карты, топологии сети и системных логов.
- Регистратор событий (SOE): обеспечивает фиксацию переключений входных и выходных сигналов с миллисекундной точностью для ретроспективного анализа первопричин аварий.
- Поканальная диагностика I/O: в реальном времени детектирует короткие замыкания, обрывы сигнальных цепей и выход измеряемых величин за рамки заданных технологических уставок.
- Самодиагностика аппаратной платформы и сети: непрерывный контроль внутренней температуры шасси, стабильности питающих напряжений, ресурса резервной батареи, дрейфа часов реального времени (RTC) и целостности памяти, а также отслеживание конфликтов IP-адресов, сетевого джиттера, ошибок контрольной суммы (CRC) и потерь пакетов данных.
