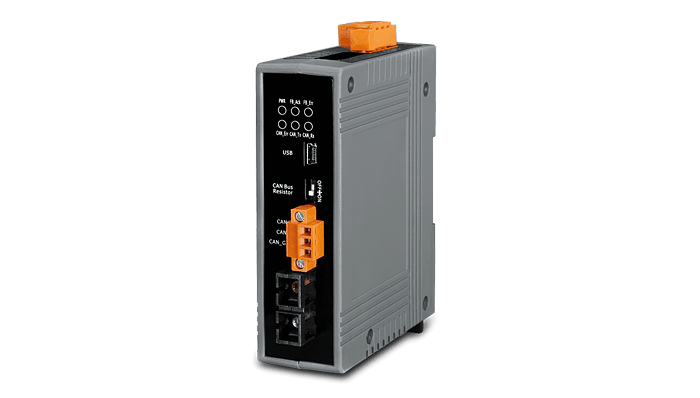

Компания ICP DAS представила новую серию преобразователей I‑2533, предназначенных для передачи данных сетей CAN и CAN FD по оптоволоконной линии.

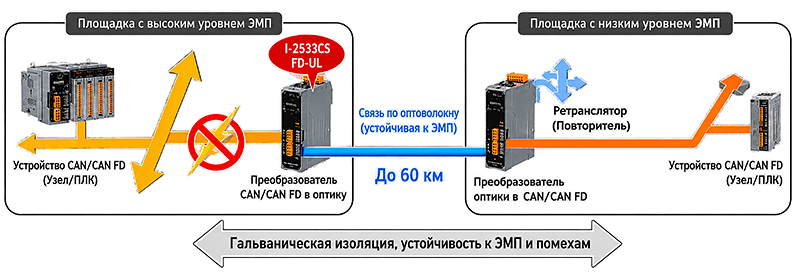

Устройства устанавливаются попарно: один модуль преобразует электрический сигнал CAN/CAN FD в оптический, а второй выполняет обратное преобразование. Такое решение позволяет значительно увеличить дальность связи, обеспечить устойчивость к электромагнитным помехам и повысить надежность передачи данных на промышленных объектах.
Основные преимущества
Передача CAN/CAN FD по оптоволокну
Серия I‑2533 поддерживает стандарты CAN 2.0A, CAN 2.0B и CAN FD, включая варианты CAN FD ISO и Non-ISO/Bosch.
Максимальная скорость передачи данных в CAN FD составляет до 10 Мбит/с, а для классического CAN — до 1 Мбит/с.
Диапазоны настройки скорости:
- CAN FD (Data Phase): 100 кбит/с – 10 Мбит/с;
- CAN: 10 кбит/с – 1 Мбит/с.
Устройства соответствуют требованиям ISO 11898-2.
Большая дальность передачи
В зависимости от выбранной модели можно использовать одномодовое или многомодовое оптоволокно:
- одномодовое волокно — до 30 или 60 км;
- многомодовое волокно — до 2 км.
Это позволяет применять I‑2533 как для локальных промышленных сетей, так и для передачи CAN/CAN FD между удаленными участками объекта.
Оптическая линия связи обеспечивает электрическую изоляцию между удаленными сегментами сети и не подвержена влиянию электромагнитных помех, характерных для промышленных предприятий.
Это особенно важно при прокладке линии связи рядом с силовыми кабелями, электродвигателями, преобразователями частоты и другим промышленным оборудованием.
I‑2533 поддерживает функцию Fiber Break Detection, которая позволяет контролировать состояние оптического соединения и своевременно обнаруживать обрыв линии.
Для настройки устройств предусмотрены DIP‑переключатели, с помощью которых можно быстро задать параметры скорости передачи и включить или отключить встроенный терминальный резистор 120 Ом.
Для обновления встроенного программного обеспечения предусмотрен USB‑порт.
Серия включает несколько вариантов устройств, отличающихся типом оптоволокна, максимальной дальностью передачи и диапазоном рабочих температур.
| Модель | Тип оптоволокна | Макс. расстояние | Рабочая температура |
|---|---|---|---|
| I‑2533CS‑FD‑UL | Одномодовое | 30 км | −25…+70 °C |
| I‑2533CS‑FD‑UL‑UTA | Одномодовое | 30 км | −40…+70 °C |
| I‑2533T‑FD‑UL | Многомодовое | 2 км | −25…+70 °C |
| I‑2533T‑FD‑UL‑UTA | Многомодовое | 2 км | −40…+70 °C |
| I‑2533CS‑FD‑60 | Одномодовое | 60 км | −25…+75 °C |
| I‑2533CS‑FD‑60‑UL | Одномодовое | 60 км | −25…+70 °C |
| I‑2533CS‑FD‑60‑UL‑UTA | Одномодовое | 60 км | −40…+70 °C |
Оптоволоконные мосты I‑2533 подходят для построения распределенных сетей CAN/CAN FD, в которых требуется большая дальность связи или высокая устойчивость к электромагнитным воздействиям.
Типовые области применения:
- промышленная автоматизация;
- распределенные системы управления;
- транспортное оборудование;
- энергетические объекты;
- системы управления приводами;
- промышленные сети с высоким уровнем электромагнитных помех;
- объекты с большой протяженностью CAN‑линий;
- морские и прибрежные объекты;
- системы водоочистки и водоподготовки.
Новая серия I‑2533CS‑FD‑UL‑(UTA), I‑2533T‑FD‑UL‑(UTA) и I‑2533CS‑FD‑60‑(UL)‑(UTA) позволяет передавать трафик CAN/CAN FD по оптоволокну на расстояния до 60 км.
Поддержка CAN FD со скоростью до 10 Мбит/с, обнаружение обрыва оптической линии, фильтрация сообщений, встроенный терминатор 120 Ом и варианты исполнения UL/UTA делают серию подходящей для построения надежных распределенных промышленных сетей.
