WEINTEK представила cMT3106XM — переносную HMI-панель с 10,1-дюймовым экраном. Она решает проблему тесных рабочих зон и освобождает оператора от привязки к пульту, обеспечивая мобильность, надёжность и гибкость.
Когда панель подключена кабелем на 6, 10 или 20 метров, оператор может свободно перемещаться и управлять станком прямо на месте. Это экономит время, уменьшает лишние перемещения и повышает продуктивность даже на больших площадках.

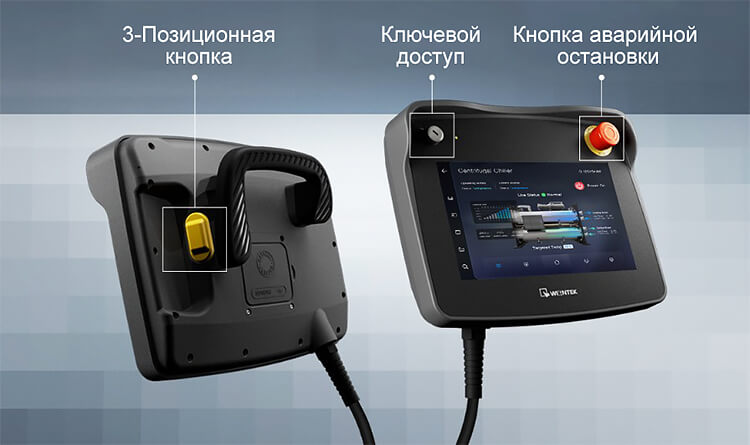

Три уровня защиты:
- Ключевой доступ — к управлению допускаются только авторизованные сотрудники.
- Кнопка аварийной остановки — мгновенно останавливает процесс при сбое или опасности.
- 3-позиционная кнопка разрешения — оборудование работает только при правильном удержании кнопки, случайный запуск исключён.
Эта система остаётся безопасной даже при высокой нагрузке и в сложных процессах.

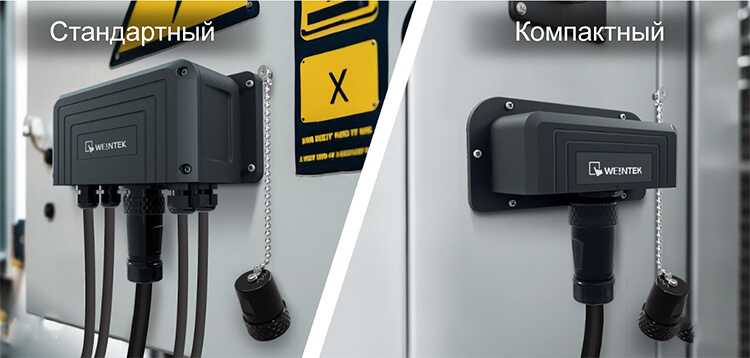

Подключение — на выбор два типа блоков:
- Стандартный (cMT-XMBS) — крепится снаружи шкафа или на стене, наглядная разводка, удобно обслуживать.
- Компактный (cMT-XMBC) — вся проводка и клеммы внутри шкафа, аккуратный и чистый монтаж.
Оба варианта имеют защиту IP66 от пыли и влаги и поддерживают E-Stop Bypass Plug (cMT-XM-ESP): если панель отключить, заглушка замыкает контур безопасности, и оборудование продолжает работать без остановок.
Максимальная производительность и защита

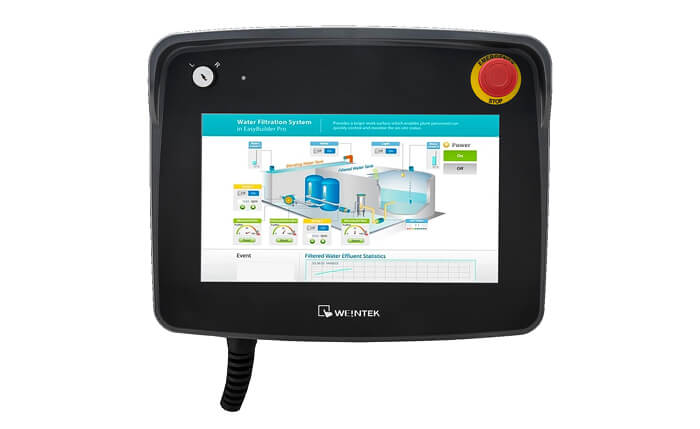

cMT3106XM — модель серии cMT X Advanced. В ней стоит четырёхъядерный процессор, 4 ГБ Flash и 1 ГБ RAM, поэтому панель быстро и стабильно работает даже с тяжёлыми задачами. Экран 10,1" WVA хорошо читается под любым углом. Корпус с защитой IP65 защищает от пыли и брызг, так что панель можно использовать в жёстких условиях производства.
Основные технические характеристики cMT3106XM
|
Параметр |
|||
|
Длина кабеля |
6 м |
10 м |
|
|
Дисплей |
10,1″ Wide Viewing Angle (WVA) |
||
|
Разрешение |
1024 × 600 |
||
|
Яркость |
350 кд/м² |
||
|
Контрастность |
1000:1 |
||
|
Углы обзора (T/B/L/R) |
89/89/89/89 |
||
|
Сенсорная панель |
Резистивная, 4-проводная |
||
|
Процессор |
Quad-core RISC |
||
|
Память (Flash / RAM) |
4 ГБ / 1 ГБ |
||
|
USB Host |
USB 2.0 × 1 |
||
|
Ethernet |
10/100 Base-T × 1 |
||
|
COM-порты |
RS-485 × 2 (2W/4W) |
||
|
Ключевой переключатель |
Да |
||
|
Кнопка экстренной остановки |
Да |
||
|
3-позиционная кнопка |
Да |
||
|
Габариты (Ш×В×Г) |
302,7 × 240 × 116,8 мм |
||
|
Крепление |
Настенное (кронштейн) |
||
|
Степень защиты корпуса |
IP65 |
||
|
Рабочая температура |
0° ~ 50°C |
||
|
Питание |
24 VDC (±20%) |
||
|
Вес |
≈ 1,6 кг |
||
|
Макс. высота установки |
1.2 м |
||
|
Сертификаты |
CE, cULus Listed |
||
|
ПО |
EasyBuilder Pro v6.10.01 или новее |
||
|
Дополнительно |
EasyAccess 2.0 (опция), Dashboard (опция) |
||
Технические характеристики cMT-XMBS
|
Параметр |
Значение |
|
Количество кабельных разъёмов |
1 |
|
Количество клеммных соединений |
2 |
|
Вес |
≈ 0,4 кг |
|
Крепление |
4 винта M4 или #8, посадочное отверстие Ø 4,6 мм |
|
Степень защиты |
IP66 |
|
Рабочая температура |
0° ~ +55°C |
|
Сертификаты |
CE, cULus Listed |
Технические характеристики cMT-XMBC
|
Параметр |
Значение |
|
Количество кабельных разъёмов |
1 |
|
Количество клеммных соединений |
2 |
|
Вес |
≈ 0,2 кг |
|
Крепление |
6 винтов M4, посадочное отверстие Ø 4,6 мм |
|
Степень защиты |
IP66 (передняя панель) |
|
Рабочая температура |
0° ~ +55°C |
|
Сертификаты |
CE, cULus Listed |
Технические характеристики cMT-XM-ESP
|
Параметр |
Значение |
|
Вес |
≈ 75 г |
|
Размеры |
Ø 34,5 × 47,2 мм |
|
Степень защиты |
IP66 |
|
Рабочая температура |
–40° ~ +85°C |
|
Назначение |
Поддержание замкнутого контура безопасности |
