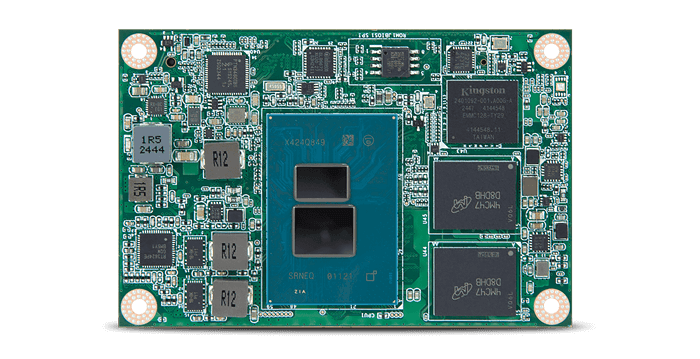

В современной промышленной автоматизации подход к проектированию систем все чаще строится на принципе модульности. Компания ARBOR представила свое видение этого концепта — процессорный модуль EmNANO-iX701, выполненный в форм-факторе COM Express Mini Type 10. Важно понимать, что перед нами не самостоятельный компьютер, а вычислительное ядро, которое устанавливается на несущую плату (carrier board). Именно такая связка позволяет инженеру гибко управлять итоговыми габаритами системы: от предельно компактных контроллеров до крупных панелей управления с множеством специфических интерфейсов.
Технический фундамент и производительность
В основе модуля лежит архитектура Intel Amston Lake. Процессоры серии Atom x7000RE
На выбор предлагаются две конфигурации:
- EmNANO-iX701-WT-x7211RE-4G - Atom x7211RE: двухъядерный чип с частотой 1.3 ГГц и крайне низким тепловыделением в 6 Вт.
- EmNANO-iX701-WT-x7433RE-8G - Atom x7433RE: четырехъядерный вариант с частотой 1.5 ГГц и теплопакетом в 9 Вт.
Особое внимание стоит уделить поддержке технологий Intel TCC и TSN. Для специалиста это означает возможность работы в режиме жесткого реального времени, что критично для синхронизации датчиков и исполнительных механизмов в робототехнике или сложных производственных линиях.
Память и интерфейсы расширения
Для обеспечения стабильной работы в условиях постоянных вибраций, оперативная память LPDDR5 до 16 ГБ распаяна непосредственно на плате модуля. Это исключает риск потери контакта в слотах, что часто случается в мобильных или высоконагруженных промышленных установках.
Несмотря на вспомогательную роль модуля, он несет на себе богатый набор коммуникаций, которые передаются на основную плату через стандартизированный разъем:
- Сетевые возможности: интегрированный контроллер Intel i226 поддерживает скорость до 2.5 Гбит/с.
- Графика: ядро Intel Gen12 UHD обеспечивает работу двух независимых дисплея через порт DDI и одноканальный LVDS.
- Шины расширения: доступны 4 линии PCIe x1, интерфейсы LPC, I2C и SMBus для связи с низкоскоростной периферией на несущей плате.
- Хранение: помимо двух портов SATA 3.0, предусмотрена возможность заводской установки накопителя eMMC 5.1.
Эксплуатационные характеристики
Модуль спроектирован для работы в жестких температурных условиях — от минус 40 до плюс 85 градусов. Однако при проектировании итогового устройства инженерам следует учитывать, что при достижении верхней температурной границы спецификация требует использования дополнительного радиатора.
Питание модуля универсально и поддерживает автоматическое определение напряжения 5В или 12В.
Заключение
Выбор EmNANO-iX701 в качестве базы для нового устройства существенно оптимизирует процесс разработки. Модуль берет на себя основные задачи по обеспечению стабильной связи процессора с оперативной памятью и управлению скоростными интерфейсами. Фактически, вы получаете протестированный и предсказуемый фундамент, который гарантирует корректную работу всей вычислительной части.
Для системного интегратора это означает возможность сосредоточиться на прикладных задачах. Вы можете уделить максимум внимания проектированию несущей платы — расположению нужных физических разъемов, подбору периферии и специфических контроллеров под конкретный проект. В результате такая комбинация готовой платформы с поддержкой технологий реального времени и вашей индивидуальной компоновки позволяет создать надежное промышленное решение с минимальными затратами на техническую отладку.
