SG-3071

ICP DAS

Артикул: 02316400

Преобразователь сигналов напряжения, вход: +/-5 В, +/-10 В, 0..5 В, 0..10 В DC, выход: напряжение +/-5 VDC, +/-10 VDC, ток 0..20 мА, 4..20 мА, гальваническая изоляция

15 439,15 ₽

200,02 у.е.

с учетом НДС

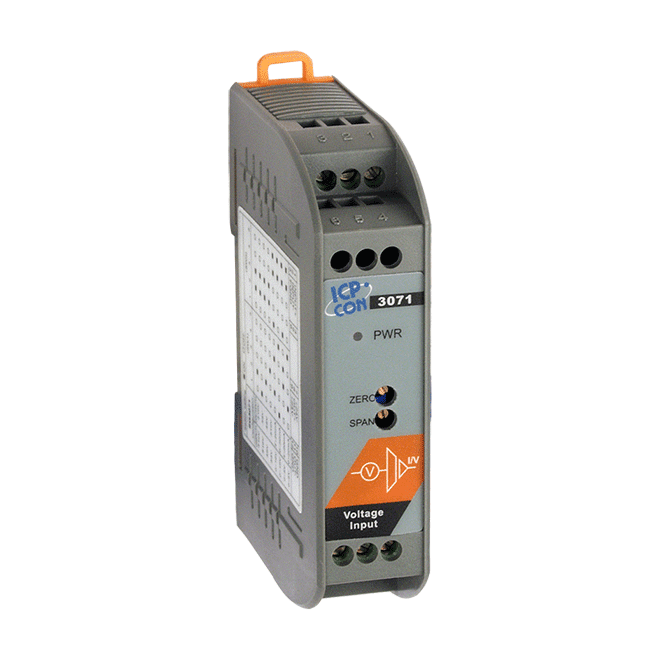

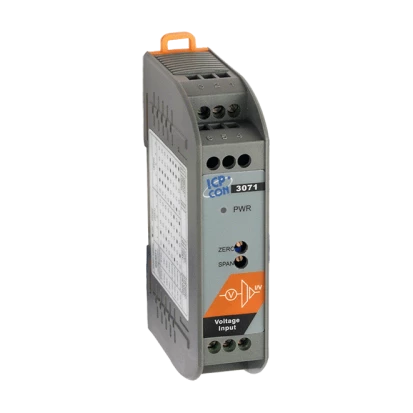

SG-3071 — это модуль согласования сигналов с входом по напряжению и выходом по напряжению или току. Он поддерживает как биполярный, так и униполярный диапазон входного напряжения. Модуль оснащён трёхсторонней гальванической развязкой (1000 В постоянного тока) между входом, выходом и питанием. Диапазон входных и выходных сигналов можно изменять с помощью внутренних конфигурационных переключателей.

SG-3071 имеет светодиодный индикатор для контроля корректности работы и два регулировочных элемента (Zero, Span) для калибровки точности диапазонов входа и выхода. Типичная полоса пропускания модуля составляет 1 кГц.

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по напряжению

+/-5 В, +/-10 В, 0...5 В, 0...10 В

Аналоговый вывод

Всего каналов

Диапазон выходного сигнала по току

0...20 мА, 4...20 мА

Диапазон выходного сигнала по напряжению

+/-5 В, +/-10 В

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Разъемы

Разъемы внешние

Винтовые клеммы

Требования по питанию

DC входное напряжение

10..30 В

Габариты

Ширина

25 мм

Глубина

70 мм

Высота

114 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Влажность

5-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.15 кг

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по напряжению

+/-5 В, +/-10 В, 0...5 В, 0...10 В

Аналоговый вывод

Всего каналов

Диапазон выходного сигнала по току

0...20 мА, 4...20 мА

Диапазон выходного сигнала по напряжению

+/-5 В, +/-10 В

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Разъемы

Разъемы внешние

Винтовые клеммы

Требования по питанию

DC входное напряжение

10..30 В

Габариты

Ширина

25 мм

Глубина

70 мм

Высота

114 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Влажность

5-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.15 кг

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по напряжению

+/-5 В, +/-10 В, 0...5 В, 0...10 В

Аналоговый вывод

Всего каналов

Диапазон выходного сигнала по току

0...20 мА, 4...20 мА

Диапазон выходного сигнала по напряжению

+/-5 В, +/-10 В

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Разъемы

Разъемы внешние

Винтовые клеммы

Требования по питанию

DC входное напряжение

10..30 В

Габариты

Ширина

25 мм

Глубина

70 мм

Высота

114 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Влажность

5-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.15 кг

Аналоговый ввод

Всего каналов

Диапазон входного сигнала по напряжению

+/-5 В, +/-10 В, 0...5 В, 0...10 В

Аналоговый вывод

Всего каналов

Диапазон выходного сигнала по току

0...20 мА, 4...20 мА

Диапазон выходного сигнала по напряжению

+/-5 В, +/-10 В

Конструктивное исполнение

Конструкция корпуса

Пластиковый корпус

Вид монтажа

Монтаж на DIN-рейку

Разъемы

Разъемы внешние

Винтовые клеммы

Требования по питанию

DC входное напряжение

10..30 В

Габариты

Ширина

25 мм

Глубина

70 мм

Высота

114 мм

Эксплуатационные характеристики

Температура эксплуатации

-25..75 °C

Влажность

5-95%

Габариты упаковки

Вес без упаковки

0.1 кг

Вес в упаковке

0.15 кг

Документация

Спецификация SG-3071 Руководство по эксплуатации SG-3071

3D модель

3D модель SG-3016

Документация

Спецификация SG-3071 Руководство по эксплуатации SG-3071

3D модель

3D модель SG-3016

Документация

Спецификация SG-3071 Руководство по эксплуатации SG-3071

3D модель

3D модель SG-3016

Документация

Спецификация SG-3071 Руководство по эксплуатации SG-3071

3D модель

3D модель SG-3016

Добрый день, есть ряд вопросов к этому нормализатору: 1) Актвный сигнал 0-5В подключается к клеммам 1 “Input+” и 2 “Input-“? 2) Выходной сигнал 4-20mA пассивный? 3) Выходной сигнал 4-20mA снимается с клемм 8 ”OUT+” и 11 ”OUT-” 4) Для работы дополнительно требуется Блок питания 24В? Блок питания подключается к клеммам 10 “GND” и 7 “VCC“?

Юрий

IPC2U

Добрый день, Юрий. 1. В соответствии с руководством, подключение 0-5В должно производиться на клеммы 1 и 2. 2. Выходной сигнал 4-20 – активный 3. Подключение к клеммам 8 и 11 4. Для, требуется подключать блок питания 10 – 30В DC. Питание подключается к клеммам 7 и 10, где 7 – это плюс, а 10 это минус.
