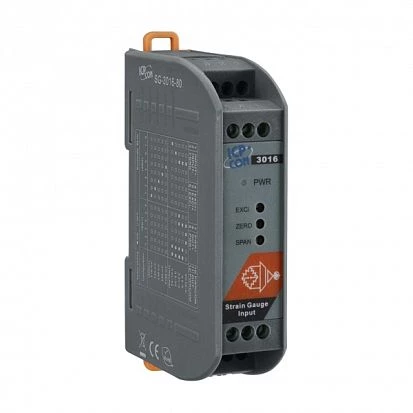

SG-3016-80
Модуль преобразования сигналов тензодатчика в ток 0...20 мА или напряжение 0...5 В, 0...10 В, +/-5 В, +/-10 В, с фильтром низких частот, с гальванической изоляцией
25 334,73 ₽
299,66 у.е.
с учетом НДС
Доступен под заказ
Доступен под заказ
SG-3016-80 — это модуль преобразователь сигналов с тензодатчика с входом по напряжению и выходом по напряжению или току. Он оснащён трёхсторонней гальванической развязкой (1000 В постоянного тока) между входом, выходом и питанием. Диапазон входных/выходных сигналов можно изменять с помощью внутренних конфигурационных переключателей.
Модуль SG-3016-80 имеет светодиодный индикатор для отображения состояния работы, а также три регулировочных элемента (Zero, Span, Exci) для калибровки точности диапазонов входа и выхода. Полоса пропускания SG-3016-80 составляет примерно 80 Гц.
SG-3016-80 — это модуль преобразователь сигналов с тензодатчика с входом по напряжению и выходом по напряжению или току. Он оснащён трёхсторонней гальванической развязкой (1000 В постоянного тока) между входом, выходом и питанием. Диапазон входных/выходных сигналов можно изменять с помощью внутренних конфигурационных переключателей.
Модуль SG-3016-80 имеет светодиодный индикатор для отображения состояния работы, а также три регулировочных элемента (Zero, Span, Exci) для калибровки точности диапазонов входа и выхода. Полоса пропускания SG-3016-80 составляет примерно 80 Гц.
Аналоговый ввод
Тип подключения тензодатчика
Full bridge (полный мост)
Всего каналов AI
1
Диапазон входного сигнала по напряжению
+/-50 мВ, +/-100 мВ, +/-10 мВ, +/- 20 мВ, +/-30 мВ
Аналоговый вывод
Всего каналов AO
1
Диапазон выходного сигнала по току
0...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.3 кг
Аналоговый ввод
Тип подключения тензодатчика
Full bridge (полный мост)
Всего каналов AI
1
Диапазон входного сигнала по напряжению
+/-50 мВ, +/-100 мВ, +/-10 мВ, +/- 20 мВ, +/-30 мВ
Аналоговый вывод
Всего каналов AO
1
Диапазон выходного сигнала по току
0...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.3 кг
Аналоговый ввод
Тип подключения тензодатчика
Full bridge (полный мост)
Всего каналов AI
1
Диапазон входного сигнала по напряжению
+/-50 мВ, +/-100 мВ, +/-10 мВ, +/- 20 мВ, +/-30 мВ
Аналоговый вывод
Всего каналов AO
1
Диапазон выходного сигнала по току
0...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.3 кг
Аналоговый ввод
Тип подключения тензодатчика
Full bridge (полный мост)
Всего каналов AI
1
Диапазон входного сигнала по напряжению
+/-50 мВ, +/-100 мВ, +/-10 мВ, +/- 20 мВ, +/-30 мВ
Аналоговый вывод
Всего каналов AO
1
Диапазон выходного сигнала по току
0...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В, +/-5 В, +/-10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.2 кг
Вес в упаковке
0.3 кг
Документация
Документация
Документация
Документация
Мы предполагаем в шкафу управления для одного из наших клиентов использовать указанный преобразователь сигнала тензодатчика. Нам необходимо понять, достаточно ли нам SG-3016 или желательно использовать SG-3016-80.
В нашем шкафу будут установлены несколько сервоконтроллеров Festo (от них отходят экранированные кабели к серводвигателям), а также один преобразователь частоты, который будет работать на фиксированной частоте (будет подобрана во время ПНР).
Уточните пожалуйста в каких применениях рекомендуется использовать преобразователь SG-3016-80.
Добрый день, Евгений Борисович,
В SG-3016-80, есть встроенный фильтр, который сглаживает все помехи свыше 80 Гц.
Мы рекомендуем применять данную модель в системах/контроллерах движения и позиционирования, в остальных случаях можно использовать SG-3016
Мы предполагаем в шкафу управления для одного из наших клиентов использовать указанный преобразователь сигнала тензодатчика. Нам необходимо понять, достаточно ли нам SG-3016 или желательно использовать SG-3016-80.
В нашем шкафу будут установлены несколько сервоконтроллеров Festo (от них отходят экранированные кабели к серводвигателям), а также один преобразователь частоты, который будет работать на фиксированной частоте (будет подобрана во время ПНР).
Уточните пожалуйста в каких применениях рекомендуется использовать преобразователь SG-3016-80.
Добрый день, Евгений Борисович,
В SG-3016-80, есть встроенный фильтр, который сглаживает все помехи свыше 80 Гц.
Мы рекомендуем применять данную модель в системах/контроллерах движения и позиционирования, в остальных случаях можно использовать SG-3016
