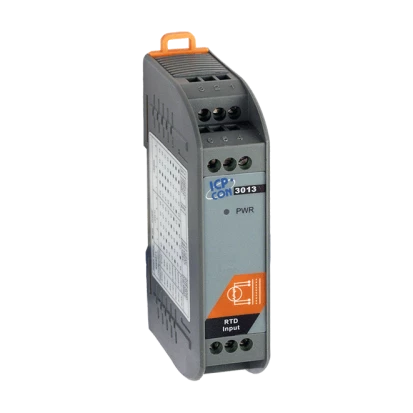

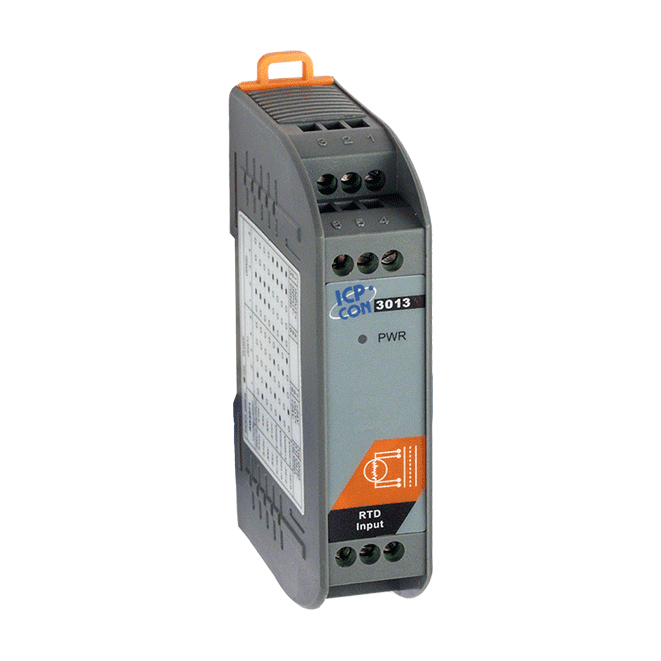

SG-3013

SG-3013

ICP DAS
На складе
Артикул: 03859500
Нормирующий преобразователь сигналов термометров сопротивлений (RTD), 2/3-проводной, Pt100, Pt1000, Ni120, Cu100, Cu1000
17 870,71 ₽
219,66 у.е.
с учетом НДС
В наличии: >20 (0)
В наличии: >20 (0)

SG-3013 — это модуль согласования сигналов для подключения датчиков температуры с выходом по сопротивлению (RTD), предназначенный для преобразования сигнала с RTD в выходной сигнал по напряжению или току. SG-3013 использует микропроцессорный преобразователь, в состав которого входят два АЦП с высоким разрешением и микроконтроллер (MCU), для высокоточного считывания сигнала с RTD.

Поддерживаемые типы RTD: Pt100, Pt1000, Ni120, Cu100 и Cu1000. Диапазоны входа и выхода могут настраиваться с помощью внутренних переключателей. Он обеспечивает трёхканальную изоляцию (вход, выход, питание) с уровнем до 1000 В DC.

SG-3013 — это модуль согласования сигналов для подключения датчиков температуры с выходом по сопротивлению (RTD), предназначенный для преобразования сигнала с RTD в выходной сигнал по напряжению или току. SG-3013 использует микропроцессорный преобразователь, в состав которого входят два АЦП с высоким разрешением и микроконтроллер (MCU), для высокоточного считывания сигнала с RTD.

Поддерживаемые типы RTD: Pt100, Pt1000, Ni120, Cu100 и Cu1000. Диапазоны входа и выхода могут настраиваться с помощью внутренних переключателей. Он обеспечивает трёхканальную изоляцию (вход, выход, питание) с уровнем до 1000 В DC.

Аналоговый ввод
Термосопротивление
Pt100, Pt1000, Ni120, Cu100, Cu1000
Всего каналов
1
Аналоговый вывод
Всего каналов
1
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.1 кг
Вес в упаковке
0.16 кг
Аналоговый ввод
Термосопротивление
Pt100, Pt1000, Ni120, Cu100, Cu1000
Всего каналов
1
Аналоговый вывод
Всего каналов
1
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.1 кг
Вес в упаковке
0.16 кг
Аналоговый ввод
Термосопротивление
Pt100, Pt1000, Ni120, Cu100, Cu1000
Всего каналов
1
Аналоговый вывод
Всего каналов
1
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.1 кг
Вес в упаковке
0.16 кг
Аналоговый ввод
Термосопротивление
Pt100, Pt1000, Ni120, Cu100, Cu1000
Всего каналов
1
Аналоговый вывод
Всего каналов
1
Диапазон выходного сигнала по току
0...20 мА, 4...20 мА
Диапазон выходного сигнала по напряжению
0...5 В, 0...10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение,
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации,
-25..75 °C
Влажность
5-95%
Габариты упаковки
Вес без упаковки
0.1 кг
Вес в упаковке
0.16 кг
Документация
Спецификация SG-3013 Руководство пользователя SG-3013
Документация
Спецификация SG-3013 Руководство пользователя SG-3013
Документация
Спецификация SG-3013 Руководство пользователя SG-3013
Документация
Спецификация SG-3013 Руководство пользователя SG-3013
