SG-3011

SG-3011

ICP DAS
Артикул: 03124700
Преобразователь сигналов термопар с гальванической изоляцией, выход 0...10 В / 0...20 мА, полоса пропускания 10 Hz
22 152,46 ₽
262,02 у.е.
с учетом НДС
Доступен под заказ
Доступен под заказ

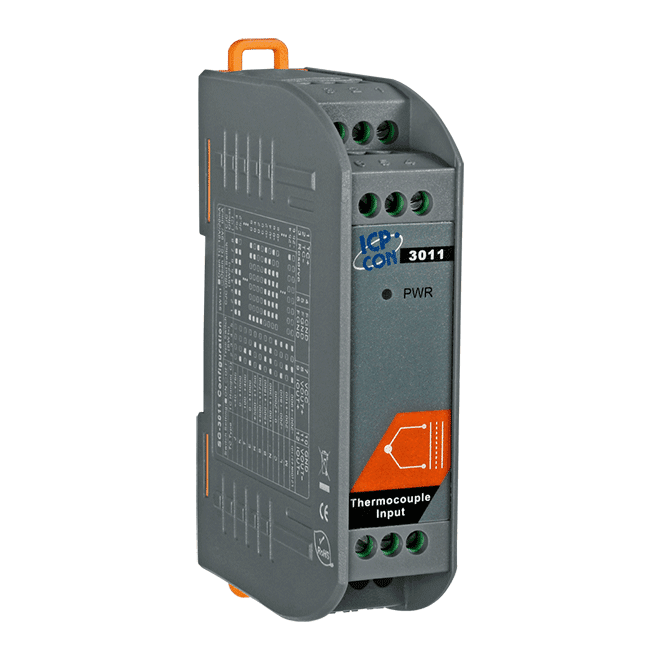

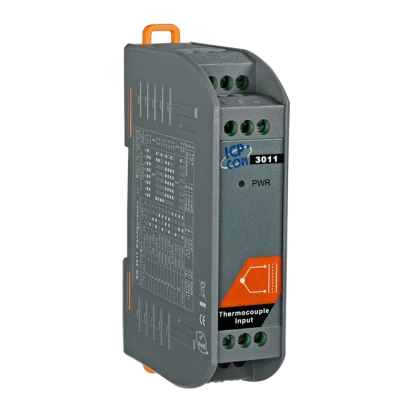

Модуль SG-3011 — это преобразователь сигнала от термопары, который использует управляемый микропроцессором высокоточный 24-битный встроенный АЦП для считывания сигнала термопары и входа компенсации холодного спая. Измерение температуры выполняется с применением функций линеаризации термопары и компенсации холодного спая.

SG-3011 поддерживает широкий диапазон типов термопар: J, K, T, E, R, S, B, N, C, L, M, L2 (DIN43710). Время отклика модуля может быть выбрано с помощью переключателя и установлено на 0,5 мс или 100 мс.

Питание, обеспечивающее работу входных и выходных цепей модуля, имеет внутреннюю гальваническую развязку, что позволяет SG-3011 обеспечивать полную изоляцию каналов друг от друга.

Модуль SG-3011 — это преобразователь сигнала от термопары, который использует управляемый микропроцессором высокоточный 24-битный встроенный АЦП для считывания сигнала термопары и входа компенсации холодного спая. Измерение температуры выполняется с применением функций линеаризации термопары и компенсации холодного спая.

SG-3011 поддерживает широкий диапазон типов термопар: J, K, T, E, R, S, B, N, C, L, M, L2 (DIN43710). Время отклика модуля может быть выбрано с помощью переключателя и установлено на 0,5 мс или 100 мс.

Питание, обеспечивающее работу входных и выходных цепей модуля, имеет внутреннюю гальваническую развязку, что позволяет SG-3011 обеспечивать полную изоляцию каналов друг от друга.

Аналоговый ввод
Термопара

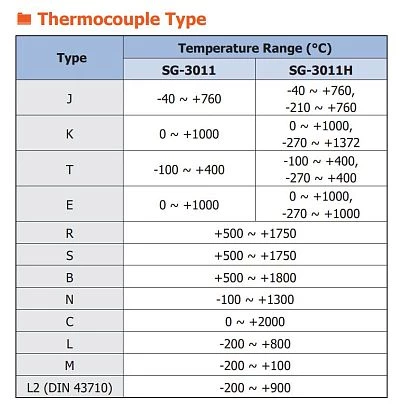

L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С, T: -100...+400°C, N: -100...+1300°C, R: +500...+1750°C, J: -40...+760°C, K: 0...+1000°C, E: 0...+1000°C, S: +500...+1750°C, B: +500...+1800°C, C: 0...+2000°C
Всего каналов AI
1
Аналоговый вывод
Всего каналов AO
1
Диапазон выходного сигнала по току
0...20 мА
Диапазон выходного сигнала по напряжению
0...10 В
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Разъемы
Разъемы внешние
Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
25 мм
Глубина
70 мм
Высота
114 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Габариты упаковки
Вес без упаковки
0.1 кг
Вес в упаковке
0.16 кг
