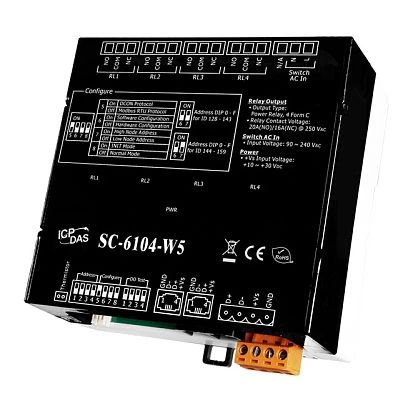

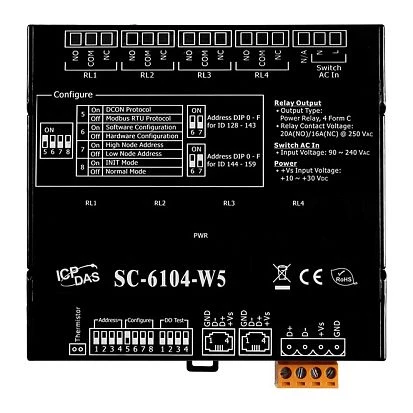

SC-6104-W5
ICP DAS
Артикул: 06930600
Модуль управления системой кондиционирования и освещения, 1 канал AC дискретного ввода, 4 канала релейного вывода, DCON, Modbus RTU
11 717,45 ₽
151,21 у.е.
с учетом НДС
Доступен под заказ
Доступен под заказ
SC-6104-W5 — это многофункциональный модуль управления освещением и вентиляцией с поддержкой протоколов Modbus RTU и DCON по интерфейсу RS-485. Устройство оснащено 4 релейными выходами, 1 цифровым входом AC и встроенным датчиком температуры с диапазоном –40…+80 °C, что делает его идеальным решением для автоматизации зданий и систем BMS.
SC-6104-W5 — это многофункциональный модуль управления освещением и вентиляцией с поддержкой протоколов Modbus RTU и DCON по интерфейсу RS-485. Устройство оснащено 4 релейными выходами, 1 цифровым входом AC и встроенным датчиком температуры с диапазоном –40…+80 °C, что делает его идеальным решением для автоматизации зданий и систем BMS.
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку
Дискретный ввод
Всего каналов DI
1
Тип дискретного входа
Контакт с внешним питанием
Уровень логического "0"
0~60 В
Уровень логической "1"
90~240 В
Изоляция дискретного ввода
5000 В
Дискретный вывод
Всего каналов DO
4
Реле с перекидными контактами (С)
4
Максимальный коммутируемый ток для реле с контактами (C)
5А при 250В переменного тока
Интерфейсы ввода-вывода
COM портов RS-485
1
Расширение модулями
Тип модуля
Дискретный ввод-вывод
Сетевые протоколы
Промышленные протоколы
Modbus RTU slave, DCON slave
Разъемы
Разъемы внешние
RJ11, Винтовые клеммы
Требования по питанию
DC входное напряжение
10..30 В
Габариты
Ширина
122 мм
Глубина
116 мм
Высота
64 мм
Эксплуатационные характеристики
Температура эксплуатации
-25..75 °C
Габариты упаковки
Вес в упаковке
0.35 кг
