PM-5133-240P
ICP DAS
Артикул: 13071000
3-фазный компактный измеритель напряжения и тока, сенсорный экран 3.5" 240x320 LCD, кабель 24мм, 10-500V, 0.15-200A, 50/60Гц, 2 выхода реле 5A@250VAC/5A@30VDC, Modbus RTU, в комплекте с тремя токовыми преобразователями, 12-48VDC-in
76 390,55 ₽
903,55 у.е.
с учетом НДС
Доступен под заказ
Доступен под заказ

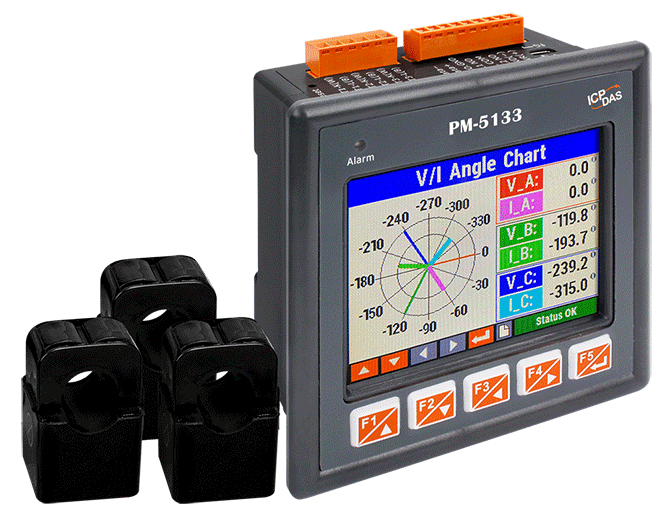

ICP DAS PM-5133-240P — трехфазный интеллектуальный измеритель мощности с цветным сенсорным TFT LCD экраном 3,5 дюйма и интерфейсом RS-485 Modbus RTU. Модель поддерживает схемы подключения 3P4W, 3P3W, 1P3W и 1P2W, измеряет True RMS напряжение и ток, активную, реактивную и полную мощность и энергию, коэффициент мощности, частоту и THD. Диапазон входного напряжения — 10…500 В AC, комплект включает 3 трансформатора тока 200 А. Предусмотрены 2 релейных выхода, питание 12…48 В DC, монтаж на DIN-рейку или в панель, степень защиты передней панели IP65.
ICP DAS PM-5133-240P — трехфазный интеллектуальный измеритель мощности с цветным сенсорным TFT LCD экраном 3,5 дюйма и интерфейсом RS-485 Modbus RTU. Модель поддерживает схемы подключения 3P4W, 3P3W, 1P3W и 1P2W, измеряет True RMS напряжение и ток, активную, реактивную и полную мощность и энергию, коэффициент мощности, частоту и THD. Диапазон входного напряжения — 10…500 В AC, комплект включает 3 трансформатора тока 200 А. Предусмотрены 2 релейных выхода, питание 12…48 В DC, монтаж на DIN-рейку или в панель, степень защиты передней панели IP65.
Измерение параметров электрической сети
Частота
50/60Гц
Входное напряжение
10…500В переменного тока
Каналов измерения напряжения
1 (трёхфазн.)
Входной ток
200А
Каналов измерения тока
3
Тип трансформатора
Трансформатор тока с разъемным сердечником
Измеряемые параметры
Истинное среднеквадратическое значение напряжения (Uскз), Истинное среднеквадратическое значение тока (Iскз), Активная мощность (кВт), Активная энергия (кВт·ч), Полная мощность (кВ·А), Полная энергия (кВ·А·ч), Реактивная мощность (кВ·А·R), Реактивная энергия (кВ·А·R·ч), Коэффициент мощности, Частота, Коэффициент нелинейных искажений
Дискретный вывод
Всего каналов DO
2
Тип (транзистора, реле)
Электромеханическое реле
Максимальный выходной ток
5000 мА
Сетевые протоколы
Промышленные протоколы
Modbus RTU
Требования по питанию
DC входное напряжение
12..48 В
Интерфейсы ввода-вывода
COM-портов всего
1
COM портов RS-485
1
Максимальная скорость RS-422/485
115200 bps
Портов USB всего
1
Дисплей
Тип дисплея
LCD TFT
Диагональ экрана
3.5 "
Максимальное разрешение
240x320 точек
Эксплуатационные характеристики
Температура эксплуатации
-20..50 °C
Влажность
10-90%
Конструктивное исполнение
Конструкция корпуса
Пластиковый корпус
Вид монтажа
Монтаж на DIN-рейку, Монтаж в панель
Степень защиты по передней панели
IP65
Габариты
Ширина
119 мм
Глубина
115 мм
Высота
54 мм
Стандарты и сертификаты
Сертификаты
ROHS
Кабели
Кабели в комплекте
3х токовых трансформатора 200A CT (внетренний диаметр 24 мм; длина кабеля 4 м)
Габариты упаковки
Вес без упаковки
0.4 кг
Вес в упаковке
0.5 кг
