Спецификация
Производитель
- Имя:
-
MOXA
Конструктивное исполнение
- Конструкция корпуса:
-
Металлический корпус
- Вид монтажа:
-
Монтаж на DIN-рейку
Интерфейсы ввода-вывода
- Количество COM-портов всего:
-
4
- COM портов RS-232/422/485:
-
4
- Максимальная скорость COM-портов RS-232/422/485:
-
921600 Бит/с
- Разъемы COM-портов:
-
4xDB9M
Сетевые интерфейсы
- Портов Ethernet всего:
-
2 (2 порта Ethernet с одинаковым IP или двумя разными IP-адресами для резервирования сети)
- Портов 10/100 Mbit/s:
-
2
- Разъем порта 10/100 Mbit/s:
-
2xRJ-45
Сетевые протоколы
- Протоколы:
-
SNTP, SMTP, BootP, HTTP, Telnet, ICMP, TCP, UDP, DHCP, DNS, SNMP, Rtelnet, IGMP
- Версия протокола IP:
-
IPv4
Охлаждение
- Тип:
-
Безвентиляторный
Индикаторы и органы управления
- Индикаторы:
-
LED индикаторы 10/100M, LED индикатор READY, PWR1, PWR2, LED индикатор COM-портов
- Органы управления:
-
1xReset
- Установка режимов работы:
-
В сети через Telnet, Через консольный порт, Web-интерфейс
Разъемы и кабели
- Разъемы:
-
DC input (Клеммная колодка)
Требования по питанию
- Входное напряжение питания DC:
-
12 ... 48 В
- Потребляемая мощность:
-
4.416 Вт
- Ток потребления:
-
184 мА (24 В)
- Напряжение питания резервного входа DC:
-
12 ... 48 В
- Потребляемая мощность резервного входа:
-
4.416 Вт
- Ток потребления резервного входа:
-
184 мА (24 В)
Программное обеспечение
- Совместимость с операционными системами:
-
Linux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows XP, Windows XP Embedded, Windows 7, Windows 8, Linux kernel 2.4, Linux kernel 3.x, Windows 95, Windows 98, Windows ME, Windows NT, Windows 2000, Windows Vista, Windows 8.1, Unix, Open Server, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, Linux kernel 5.x
Условия эксплуатации
- Температура эксплуатации:
-
0 ... 60 °С
- Влажность:
-
5 ... 95 % (без конденсации)
- MTBF:
-
262805 ч
Условия хранения
- Температура:
-
-40 ... 75 °С
Габариты
- Ширина:
-
134 мм
- Высота:
-
105 мм
- Глубина:
-
46 мм
Стандарты и сертификаты
- Сертификаты:
-
CE, FCC
- Вибрация и удар:
-
МЭК 60068-2-6, МЭК 60068-2-27
- Свободное падение:
-
МЭК 60068-2-32
- Безопасность:
-
UL 508
- Электромагнитная совместимость (EMS):
-
МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 55024, EN 55032
- Электромагнитные помехи (EMI):
-
FCC Part 15 Subpart B Class A, CISPR 32
- Нефть и газ:
-
Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC
Описание товара

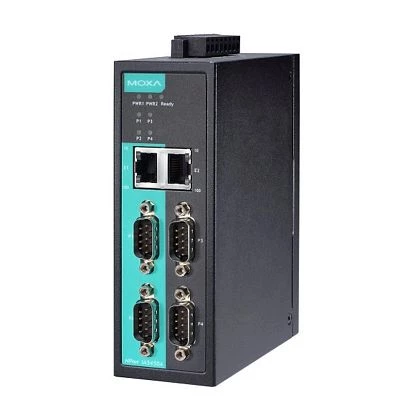

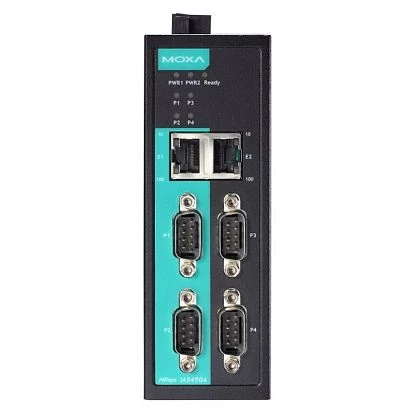

Адаптер Serial-to-Ethernet NPort IA5450A — достойный выбор для построения крупномасштабных комплексов удаленного опроса, сбора данных и обработки событий по сети TCP/IP. Этому способствуют 4 «всеядных» COM-порта RS-232/422/485 (DB9M) для подключения промышленных устройств с последовательными интерфейсами любого типа (контроллеры, сенсоры, датчики, сканеры, видеокамеры, исполнительные механизмы) и сдвоенные LAN-порты 10/100 Base TX (RJ-45, Auto MDI/MDIX) с одним IP-адресом и возможностью каскадирования.
Advanced-конвертер MOXA NPort IA5450A
- Альтернативные операционные режимы обеспечат сетевую гибкость для выполнения любых задач автоматизации: TCP Server/Client, UDP, Pair Connection, Real COM, RFC2217, RTelnet, Ethernet Modem.
- Множественные подключения нескольких опрашивающих хостов через виртуальные COM-порты при поддержке функции COM Grouping снимают ограничения по вариантам топологий и архитектуре сети.
- Каскадирование Ethernet-маршрутов позволяет объединить несколько модулей по стандартной витой паре. В результате исчезает необходимость самостоятельного подключения каждого устройства в свитч.
- Используется двунаправленная полнодуплексная/полудуплексная связь, протоколы динамических IP-адресов (DHCP), синхронизации (SNTP) и управления мультикастовой передачей (SNMPv1+IGMP).
- Конфигурационные опции: Serial, Telnet, Web, Windows. Утилита Quick Setup позволяет полностью настроить оборудование за 30 с (три простых шага). Поддерживается более 30 версий современных ОС.
- Скорость COM-портов: 50 бит/с…921.6 Кбит/с. Automatic Data Direction Control. Резисторы: Terminator (120 Ом), Pull High/Low (1/150 кОм). Встроен релейный выход, RTC-таймер, сторожевой триггер перезагрузки.
- Контур питания (12…48 VDC) зарезервирован. Потребляемая мощность: 4.4 Вт (184 мА при 24 В).
Мультипортовый сервер NPort IA5450A отличается по-настоящему промышленным исполнением. Металлический корпус IP30 прошел испытания на устойчивость к ударам и вибрациям (IEC 60068-2-6/27/32). Маршруты связи выдерживают скачки напряжения (EN 61000-4-5 Surge Lev.2 1 кВ), сильные статические разряды (EN-61000-4-2 ESD Lev.3 15 кВ), импульсные помехи. Сертификаты C1D2, ATEX Zone 2 свидетельствуют о возможности безопасной эксплуатации в нефтегазовой отрасли. MTBF: 30 лет.
Габариты
Вес
Вес брутто: 0.78 кг
