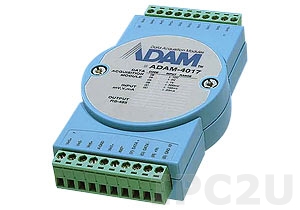

ADAM-4017-D2E

Модуль ввода, 8 каналов аналогово ввода, Modbus ASCII

, с НДС Цена по запросу ()
шт.
Оформить заказ
Оформить заказ
Производитель:
ADVANTECH
Каналов аналогового ввода:
8
Спецификация
Производитель
Имя:
ADVANTECH
Конструктивное исполнение
Конструкция корпуса:
Пластиковый корпус
Вид монтажа:
Монтаж на DIN-рейку
Интерфейсы ввода-вывода
COM портов RS-485:
1
Максимальная скорость COM-портов RS-485:
115200 Бит/с
Промышленные интерфейсы/протоколы
ASCII протокол производителя:
ADVANTECH, Slave
Аналоговый ввод
Каналов аналогового ввода:
8
Дифференциальных каналов:
6
Каналов с общим проводом:
2
Диапазон входного сигнала по напряжению:
+/-150 мВ, +/-500 мВ, +/-1 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току:
-20...+20 мА
Переход в режим измерения тока:
Требуется использование внешнего резистора 125 Ом
Частота выборки АЦП:
10 Гц
Разрядность АЦП:
16 Бит
Точность измерений (+/-):
0.2 %
Разъемы и кабели
Разъемы:
Винтовые клеммы
Сторожевой таймер
Аппаратный:
да
Требования по питанию
Входное напряжение питания DC:
10 ... 30 В
Потребляемая мощность:
1.2 Вт
Условия эксплуатации
Температура эксплуатации:
-10 ... 70 °С
Влажность:
5 ... 95 %
Условия хранения
Температура:
-25 ... 85 °С
Габариты
Ширина:
70 мм
Высота:
112 мм
Глубина:
30 мм
Описание товара

Модуль удаленного ввода ADAM-4017-D2E выполняет следующие задачи: считывание сигналов с аналоговых датчиков, преобразование в цифровой формат, ранжирование и дальнейшая передача на верхний уровень (контроллерам и SCADA-системам). Для этих целей устройство оборудовано высокоточным АЦП, несет на своем борту 8 каналов аналогового ввода и последовательный магистральный интерфейс RS-485, наиболее распространенный в промышленной автоматизации, отличающийся хорошей помехозащищённостью и дальностью передачи (до 1 200 м).

Преобразователь аналоговых сигналов ADVANTECH ADAM-4017-D2E: описание и характеристики

  • Каналы: 6 дифференциальных, 2 односторонних. Используются различные типы входного сигнала (мВ, В, мА). Диапазоны: ±150 мВ, ±500 мВ; ±1 В, ±5 В, ±10 В; ±20 мА (при использовании резистора 120 Ом).
  • 16-разрядный АЦП обеспечит высокую точность: напряжение – 0,1%, ток – 0,2%. Частота выборки: 10 Гц. Полоса: 13,1 Гц. CMR (50/60 Гц): 120 дБ. NMR: 100 дБ. Диапазоны программируются для каждого канала.
  • Скорость COM-порта: 1,2…115,2 Кбит/с. Упрощает коммуникации, позволяет объединить до 256 модулей в мультиточечные (multi-drop) топологии на расстояниях до 1,2 км для расширения сетевой архитектуры.
  • Протокол: ASC II. Конфигурация настраивается удаленно. Аппаратный сторожевой таймер (1,6 с.) перезагрузит устройство при падении системы. Предусмотрены LED-индикаторы статуса питания и связи.
  • Напряжение: 10…30 VDC. Потребление: 1,2 Вт при 24 В. Оптическая изоляция каналов (3 кВ) поглощает импульсы высокой амплитуды, устраняет риск протекания токов, повреждения устройства.
  • Рабочие температуры: -10…+70 С. Влажность: 0…95%. Пластиковый корпус выполнен из антикоррозийных материалов, предохраняет электронику от ударов и вибраций. Габариты: 70х112х30.

Благодаря демократичной цене 8-канальный модуль аналогового ввода ADAM-4017-D2E — экономически эффективное решение для построения автоматизированных промышленных комплексов мониторинга и сбора данных. Позволяет сэкономить на приобретении большого количества независимых контроллеров. Устройство совместимо с любыми типами компьютеров и терминалов. При этом все конфигурационные параметры настраиваются удаленно (встроенное программное меню, наборы установочных и калибровочных команд).

Сертифицированные специалисты нашей компании ответят на любые вопросы и окажут консультацию по выбору оборудования для решения конкретных сетевых задач. Свяжитесь с ними в Санкт-Петербурге или Москве.  

Габариты

Вес

Вес брутто: 0.22 кг
