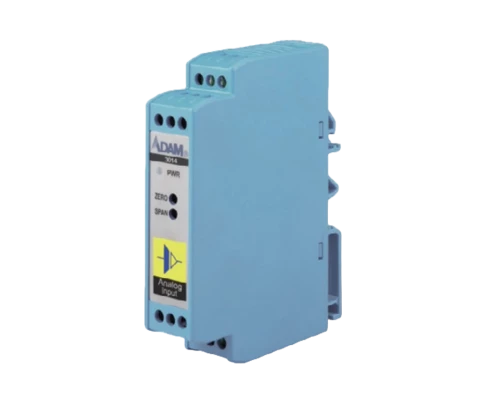

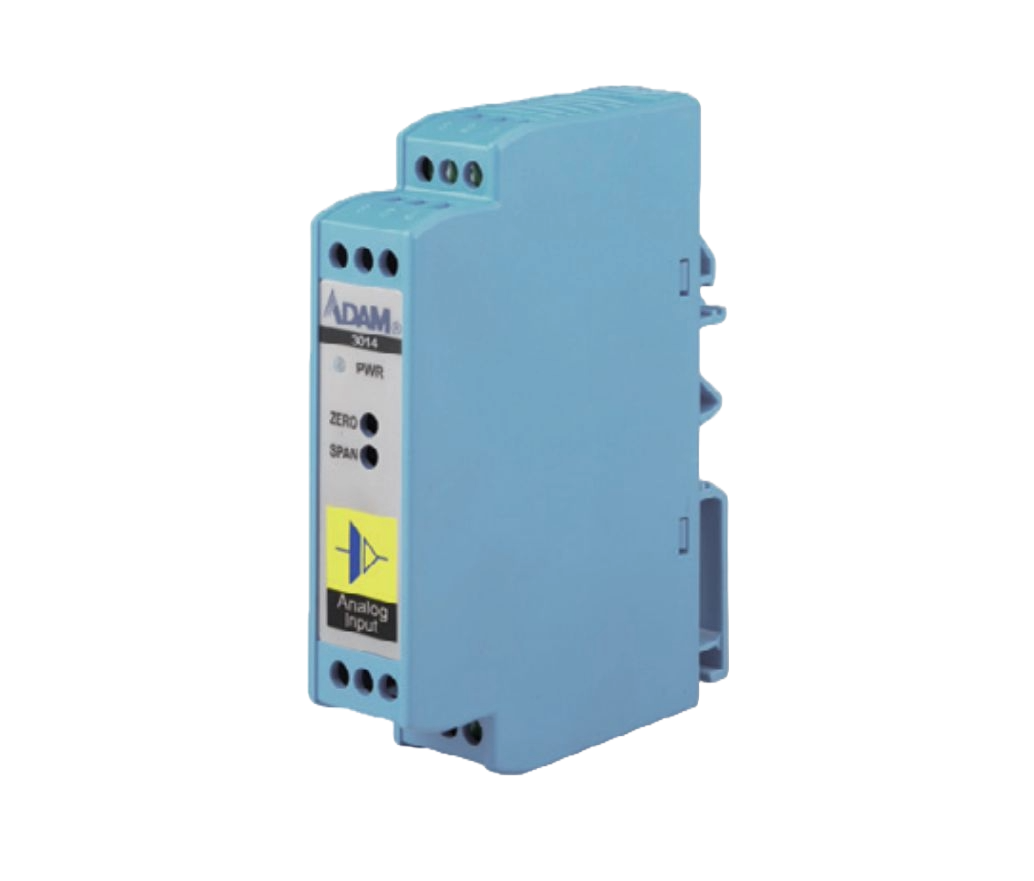

ADAM-3014-AE

Двунаправленный модуль нормализации аналоговых сигналов с гальванической изоляцией

, с НДС Цена по запросу ()
шт.
Оформить заказ
Оформить заказ
Производитель:
ADVANTECH
Конструкция корпуса:
Пластиковый корпус
Вид монтажа:
Монтаж на DIN-рейку
Каналов аналогового ввода:
1
Диапазон входного сигнала по напряжению:
+/-50 мВ, +/-100 мВ, +/-1 В, +/-5 В, +/-10 В, 0...1 В, 0...5 В, 0...10 В, +/-10 мВ, 0...10 мВ, 0...50 мВ, 0...100 мВ, +/-0.5 В, 0...0.5 В
Диапазон входного сигнала по току:
0...20 мА, -20...+20 мА
Каналов аналогового вывода:
1
Диапазон выходного сигнала по напряжению:
0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току:
0...20 мА
Спецификация
Производитель
Имя:
ADVANTECH
Конструктивное исполнение
Конструкция корпуса:
Пластиковый корпус
Вид монтажа:
Монтаж на DIN-рейку
Аналоговый ввод
Каналов аналогового ввода:
1
Диапазон входного сигнала по напряжению:
+/-50 мВ, +/-100 мВ, +/-1 В, +/-5 В, +/-10 В, 0...1 В, 0...5 В, 0...10 В, +/-10 мВ, 0...10 мВ, 0...50 мВ, 0...100 мВ, +/-0.5 В, 0...0.5 В
Диапазон входного сигнала по току:
0...20 мА, -20...+20 мА
Аналоговый вывод
Каналов аналогового вывода:
1
Диапазон выходного сигнала по напряжению:
0...10 В, +/-5 В, +/-10 В
Диапазон выходного сигнала по току:
0...20 мА
Требования по питанию
Входное напряжение питания DC:
24 ... 24 В (+/-10%)
Потребляемая мощность:
1.2 Вт
Изоляция питания:
1000 В
Условия эксплуатации
Температура эксплуатации:
-10 ... 70 °С
Условия хранения
Температура:
-25 ... 85 °С
Габариты
Ширина:
23.2 мм
Высота:
101 мм
Глубина:
90.5 мм
Стандарты и сертификаты
Сертификаты:
CE, FCC
Описание товара

Нормализатор аналоговых сигналов ADAM-3014-AE преобразует сигналы источников постоянного и переменного напряжения и тока к стандартным величинам. Является двунаправленным, поддерживает широкие диапазоны, обеспечивает великолепную точность коррекции и стабильность работы. Снижает интерференцию и успешно справляется с электромагнитными помехами. Несет на своем борту 1 канал для аналогового ввода и 1 — для вывода. Изделие выполнено в безвентиляторном пластиковом корпусе промышленного класса.

Модуль нормализации ADVANTECH ADAM-3014-AE: описание и характеристики

  • Диапазон входного напряжения (биполярный, однополярный): +/-10 мВ, +/-50 мВ, +/-100 мВ, +/-0.5 В, +/-1 В, +/-5 В, +/-10 В. Импеданс: 2 мОм. Обеспечивается широкая полоса пропускания: до 2,4 кГц.
  • Диапазон выходного напряжения (биполярный, однополярный): +/-5 В, +/-10 В. Импеданс: менее 50 Ом. Входной ток: +/-20 мА. Импеданс: 250 Ом. Выходной ток: 0...20 мА.
  • Гарантируется простая настройка диапазонов, высокая точность преобразования (0,1%) и стабильность: температурный дрейф – 150 ppm. Common Mode Rejection: более 100 ДБ (50/60 Гц).
  • Питание: 24 VDC. Встроен LED-индикатор статуса. Устройство демонстрирует чрезвычайно низкий уровень энергопотребления: 0,85 Вт (режим выходного напряжения), 1,2 Вт (выходного тока).
  • Инновационная технология бесконтактной гальванической развязки (1 кВ) реализована с помощью оптрона, полностью устраняет риск протекания токов и повреждения цепей.
  • Пластиковый корпус ABS выполнен из антикоррозийных материалов, отличается ударопрочностью и термостойкостью. Изделие выдерживает температуры от -10 до +70 С при влажности 95%.
  • Габариты: 23х101х90. Монтаж: на DIN-рейку.

Промышленный преобразователь ADAM-3014-AE позволяет подключить различные типы источников питания, усилителей, фильтров и генераторов сигнала, измерительных и силовых приборов. Благодаря широким диапазонам обеспечивает оптимальную степень сетевой гибкости и представляет собой экономически-эффективное изолированное решение для защиты аналоговых сигналов от электромагнитного воздействия окружения (контуры заземления, линии электропередач, мощное оборудование, двигатели).

Если у вас возникли вопросы по характеристикам и возможностям модуля, особенностям его подключения и настройки, обратитесь к техническим специалистам нашей компании в Санкт-Петербурге или Москве.

Габариты

Вес

Вес брутто: 0.125 кг
