Сравнение функциональных возможностей устройств серий KPS3000A и KGW3000A.

22 мая 2025 Видеообзоры

В данной статье мы рассмотрим ряд функциональных возможностей и общих характеристик устройств серий KPS3000A и KGW3000A, а также особенности их применения.

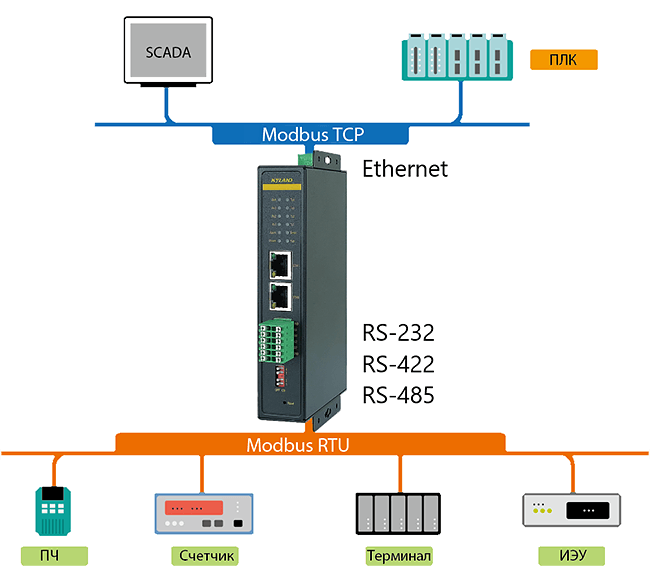

Серия серверов последовательных интерфейсов KPS3000A предназначена для подключения устройств с интерфейсами RS-232, RS-422 и RS-485 через сеть Ethernet. Данные будут передаваться без изменений, а оборудование систем автоматизации верхнего уровня будет работать с «виртуальным COM портом» или в режиме TCP Client/Server.

Важной базовой функцией устройств серии KPS3000A является возможность преобразования протоколов Modbus RTU/Modbus TCP, дополняющей возможности работы в режиме прозрачной передачи данных и подключения через виртуальный COM порт.

Возможность интеграции OC Linux обеспечивает серии KPS3000A высокую адаптивность при построении промышленных систем автоматизации.

*Инструкцию по установке драйверов для работы c OC Linux, а также саму утилиту KyCMT вы можете скачать на нашем сайте в разделе Файлы и документы.

Настройка режимов Realport, Modbus TCP Server и Modbus TCP Client,на примере модели KPS3101A-E-1T1D-485-L17, представлена в статье.

Серия промышленных шлюзов протоколов KGW3000A также имеет функциональную возможность подключать оборудование с интерфейсами RS-232, RS-422 и RS-485 через сеть Ethernet. Шлюзы протоколов поддерживают преобразование промышленных протоколов Modbus RTU, Modbus TCP, МЭК-60870-5-101/103/104 и МЭК 61850 MMS в режиме Client/Server, а также работают в режиме прозрачной передачи данных.

*Поддержка работы с протоколами OPC UA, DNP3 опционально.

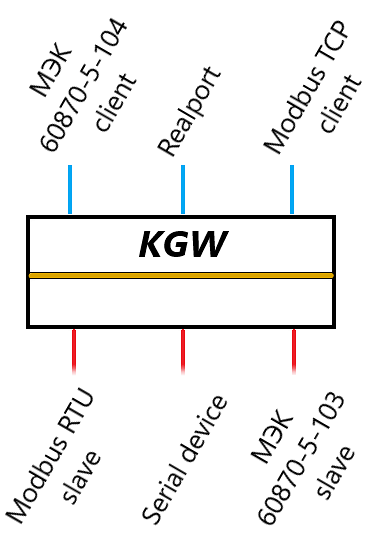

Возможность работы в нескольких режимах одновременно, является одной из ключевых особенностей серии KGW3000A. Например, вы можете создать и загрузить проект для преобразования поддерживаемых протоколов, а также настроить устройство в режиме Realport.

Пример настройки шлюза KGW3204A-E-2T4D-485-L17 и последующим преобразованием протокола Modbus RTU в МЭК-60870-5-104 описан в статье.

Ниже представлена сравнительная таблица основных режимов работы устройств серии KPS3000A и KGW3000A.

	Realport	Transparent	Modbus RTU\TCP	Преобразование промышленных протоколов
KPS3000A	+	+	+	-
KGW3000A	+	+	+	+

Как итог, можно сказать, что в режимах работы Realport и Transparent оба устройства работают по схожему принципу. Основное различие в работе оборудования серии KPS3000A и KGW3000A заключается в преобразовании промышленных протоколов Modbus RTU/TCP, в частности в принципе опроса slave устройств.

Сравним работу оборудования серии KPS3000A и KGW3000A при преобразовании протоколов Modbus RTU/TCP.

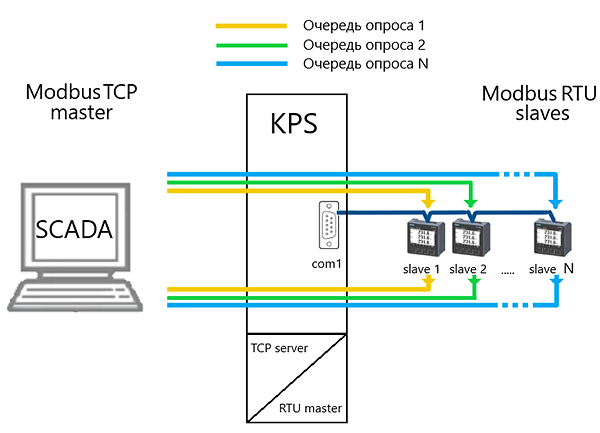

На KPS3000A общее время цикла опроса складывается из времени передачи запроса и периода ожидания ответа от каждого slave устройства. Важно отметить, что на KPS3000A осуществляется поочерёдный опрос каждого slave устройства. Таким образом, общее время опроса может занимать более 100мс за один цикл, а в случае опроса множества slave устройств один цикл опроса может занять до нескольких секунд.

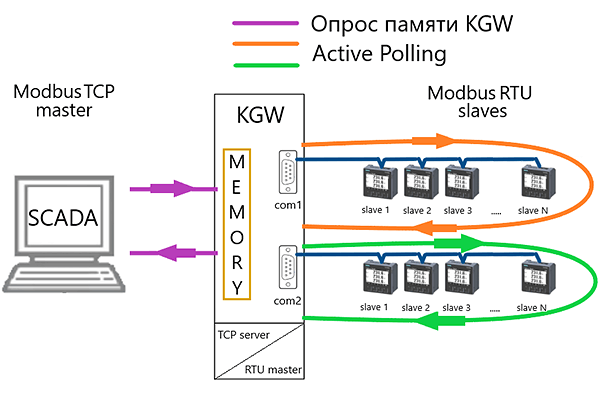

На KGW3000A, поступающие данные сохраняются во внутренней памяти, а опрос slave устройств осуществляется непрерывно (active polling). В итоге, системе верхнего уровня, достаточно обратиться только к памяти KGW3000A для получения данных, исключая необходимость последовательного опроса каждого slave устройства в отдельности. Это позволит значительно сократить время опроса.

Ниже представлено видео с демонстрацией работы устройств серий KPS3000A и KGW3000A при преобразовании протокола Modbus RTU в Modbus TCP.

Исходя из представленной информации, можно увидеть, что устройства серии KPS3000A и KGW3000A имеют схожие характеристики при использовании в таких режимах работы как Realport и Transparent, поэтому окончательный выбор должен основываться на следующих критериях:
