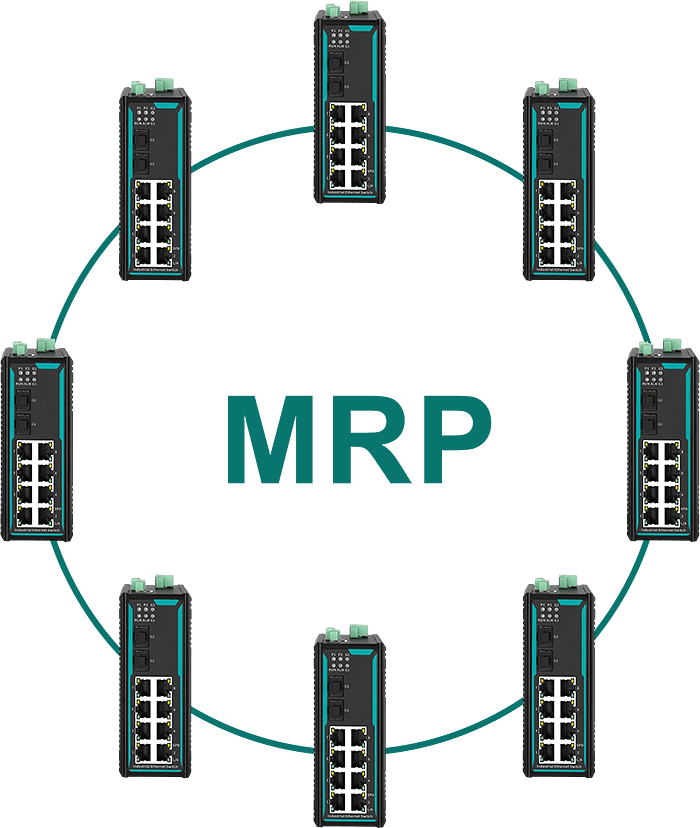

Коммутаторы от COME-STAR поддерживают унифицированный протокол резервирования Media Redundancy Protocol (MRP). MRP — это протокол резервирования стандарта МЭК 62439-2, который применяется для построения кольцевой топологии Ethernet-сети. Поддержка MRP позволяет использовать коммутаторы COME-STAR при расширении и модернизации существующих промышленных сетей без полной замены оборудования. При совпадении параметров MRP-конфигурации коммутаторы могут быть включены в кольцо с устройствами других производителей, также поддерживающими MRP.
Протокол позволяет сохранить связь между устройствами при обрыве одной из линий. Поддержка MRP актуальна для сетей промышленной автоматизации, где требуется обеспечить непрерывный обмен данными между ПЛК, панелями оператора, удалёнными модулями ввода-вывода, системами диспетчеризации и другим оборудованием.
| Роль | Значение |
|---|---|
| MRM | Менеджер кольца: контролирует состояние MRP-кольца и активирует резервное соединение при обрыве линии |
| MRC | Клиент кольца: передаёт тестовые кадры и сообщает MRM об изменении состояния кольцевых портов |
| MRA | Режим автоматического выбора менеджера кольца по заданному приоритету |
Особенности протокола:
- Протокол MRP соответствует стандарту МЭК 62439-2.
- Используется для организации резервируемой кольцевой Ethernet-сети.
- Для включения коммутатора в кольцо используются два Ethernet-порта.
- В одном кольце один коммутатор выполняет роль MRM, остальные — MRC.
- Также доступен режим MRA для автоматического выбора менеджера кольца.

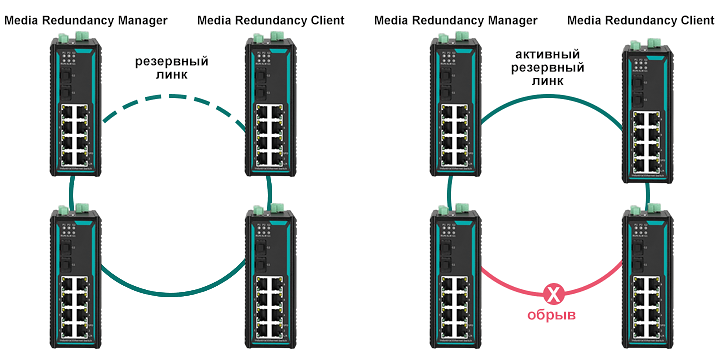

- При обрыве линии активируется резервный путь передачи данных.
- Время перестроения сети по MRP на коммутаторах составляет 500 мс.

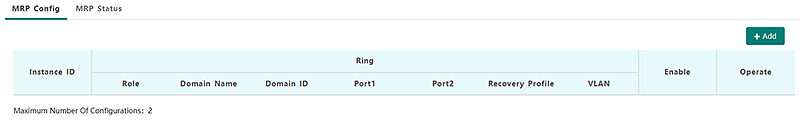

Настройка протокола выполняется в web-интерфейсе коммутатора в разделе Ring Redundancy → MRP. Для создания кольца необходимо добавить конфигурацию MRP и указать роль коммутатора, параметры домена и два порта кольцевого соединения.

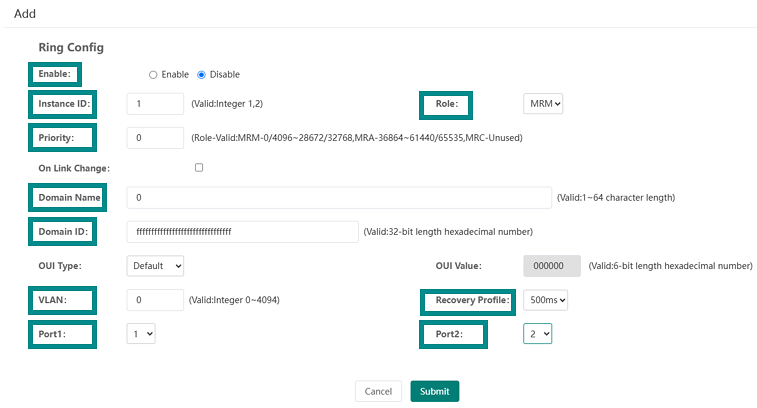

Для добавления новой конфигурации MRP необходимо нажать кнопку Add. В открывшемся окне задаются основные параметры кольца
| Параметр | Описание |
|---|---|
| Enable | Включение или отключение MRP |
| Instance ID | Номер конфигурации MRP |
| Role | Роль коммутатора: MRM, MRA или MRC |
| Priority | Приоритет устройства при автоматическом выборе менеджера |
| Domain Name | Имя MRP-домена |
| Domain ID | Идентификатор MRP-домена |
| VLAN | VLAN для работы MRP |
| Port1 / Port2 | Два порта, используемые для подключения к кольцу |
| Recovery Profile | Профиль восстановления сети |

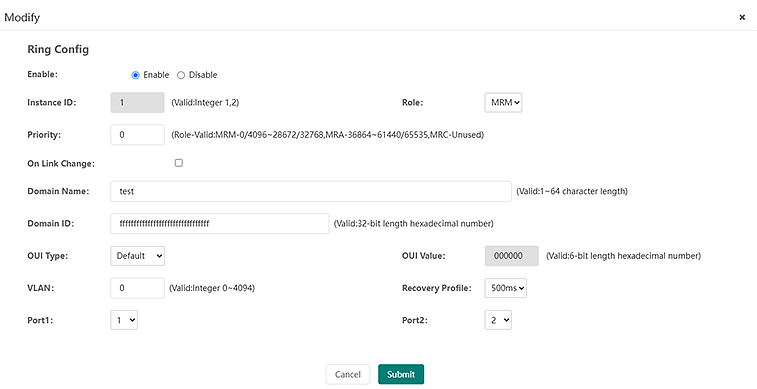

В одном MRP-кольце один коммутатор назначается MRM. Для него в поле Role выбирается значение MRM, а в полях Port1 и Port2 указываются два порта, через которые устройство подключается к соседним коммутаторам кольца.
На остальных коммутаторах кольца создаётся аналогичная конфигурация, но в поле Role выбирается MRC. При этом параметры Domain Name, Domain ID, VLAN и Recovery Profile должны совпадать на всех устройствах кольца.

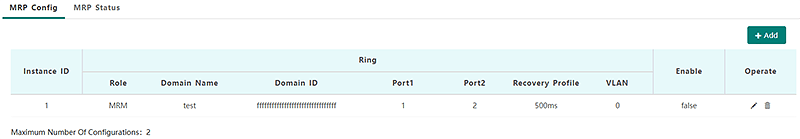

После сохранения настроек созданная запись отображается в таблице MRP Config.

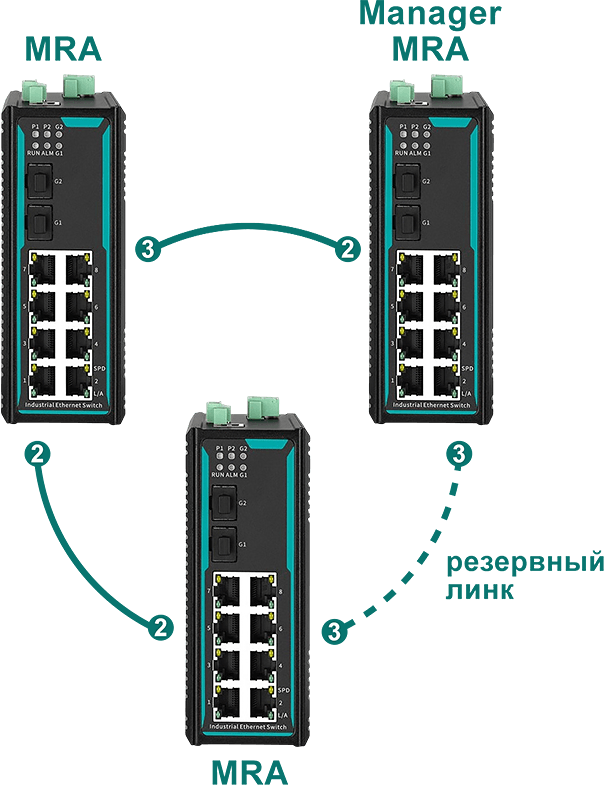

Для автоматического выбора менеджера кольца можно использовать режим MRA. В этом случае коммутаторы выбирают устройство, которое будет выполнять роль MRM, по заданному значению Priority.

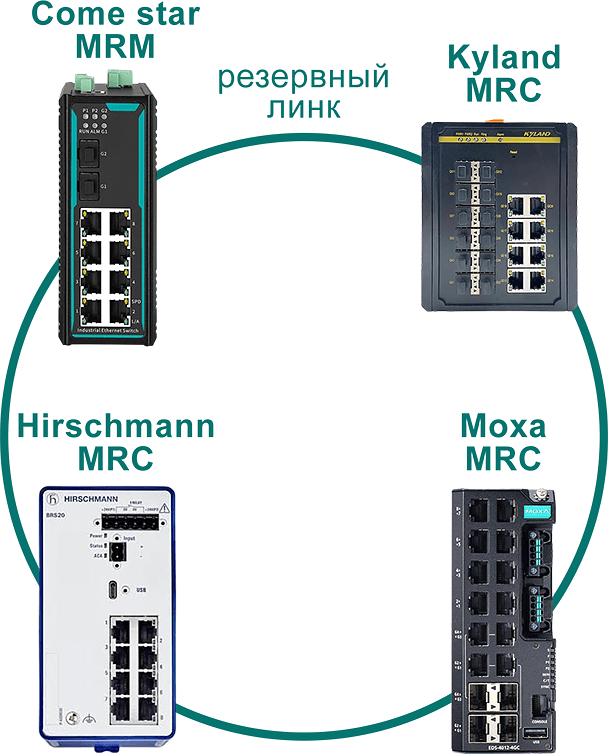

Протокол MRP поддерживается коммутаторами разных производителей, поэтому в кольце могут использоваться устройства не только COME-STAR.
Поддержка протокола MRP доступна в ряде управляемых промышленных коммутаторов COME-STAR. Ниже приведены серии оборудования с поддержкой MRP.
