Как IO-Link меняет подход к подключению датчиков и исполнительных механизмов

Что такое IO-Link и какова основная концепция этой технологии?

IO-Link — это первая в мире стандартизированная технология ввода-вывода (IEC 61131-9), предназначенная для обмена данными с датчиками и исполнительными механизмами. Эта система связи типа «точка-точка» основана на уже давно зарекомендовавшем себя подключении датчиков и исполнительных устройств с использованием трехпроводного соединения, без дополнительных требований к материалу кабеля. Таким образом, IO-Link не является полевой шиной, а представляет собой эволюцию существующей и проверенной технологии подключения для датчиков и исполнительных механизмов.

Архитектура IO-Link

Архитектура IO-Link построена на принципе точка-точка, где каждое устройство (например, датчик или исполнительный механизм) подключается к порту мастера IO-Link. Такая структура обеспечивает простоту установки и высокую надёжность системы. Основная задача IO-Link мастера — обеспечить связь между устройствами IO-Link и системой автоматизации, такой как ПЛК, панель оператора или SCADA. Система IO-Link универсальна и может быть интегрирована в существующие сети автоматизации через стандартные протоколы, такие как PROFINET, EtherCAT, Ethernet/IP, Modbus и другие.

IO-Link поддерживает два типа обмена данными между устройствами: циклический и ациклический.

Циклический обмен заключается в регулярной передаче процессных данных, таких как измеренные значения датчиков или состояние исполнительных механизмов. Эти данные передаются IO-Link мастером в заранее определённые адресные диапазоны, которые задаются на этапе конфигурации. Контроллер использует эти адреса для считывания и обработки данных. Такой тип обмена позволяет эффективно поддерживать стабильную связь и обеспечивает постоянный поток данных для управления устройствами.

Ациклический обмен используется для передачи параметров или событий по запросу. Он применяется, когда необходимо внести изменения в настройки устройства, например, изменить диапазон измерений или запросить диагностические данные, такие как сообщения об ошибках или предупреждения. Для этого используется механизм индексов и подиндексов, который позволяет точно определять требуемую информацию. Этот подход минимизирует влияние на циклический обмен, сохраняя его производительность. HMI и контроллеры могут напрямую взаимодействовать с устройствами через IO-Link мастер, что упрощает мониторинг, диагностику и управление параметрами в реальном времени. Такой подход обеспечивает гибкость, точность и простоту интеграции устройств в общую систему автоматизации.

Основные компоненты системы IO-Link

• IO-Link мастер является центральным элементом системы и выполняет функцию интерфейса между устройствами IO-Link и системой автоматизации. Он управляет устройствами, обеспечивает их настройку, передачу данных и диагностику. Мастер поддерживает несколько портов, к каждому из которых подключается отдельное устройство. Через эти порты осуществляется двунаправленный обмен данными с устройствами.

• IO-Link устройства — это конечные устройства, подключённые к мастеру, такие как датчики (температуры, давления, уровня), исполнительные механизмы (клапаны, моторные стартеры), RFID-считыватели, модули ввода-вывода и т.д. Устройства передают измеренные значения параметров, поддерживают диагностику, а также позволяют изменять свои параметры через мастер устройство.

• Кабельная система связи

Пример устройств Вы можете посмотреть на нашем сайте, одним из решений на базе IO-Link является серия модулей SD от компании DECOWELL. В номенклатуре серии представлены как IO-Link мастеры, выполняющие функцию шлюза между IO-Link устройствами и промышленными сетями, так и ведомые модули ввода-вывода, позволяющие подключать различные датчики и исполнительные механизмы. Мастер-модули серии SD поддерживают такие протоколы, как PROFINET, Ethernet/IP и EtherCAT, что делает их универсальным решением для построения гибких и масштабируемых систем управления. Ведомые устройства обеспечивают расширенные возможности мониторинга и диагностики, включая передачу процессных данных, ациклический обмен параметрами и предиктивное обслуживание.

Порты мастера IO-Link могут работать в следующих режимах:

1. IO-Link Mode (Режим IO-Link)

   В этом режиме порт используется для связи с устройствами IO-Link. Основная функция — двунаправленная точка-точка передача данных между мастером и устройством. Это позволяет передавать как циклические данные (процессные), так и ациклические данные (например, параметры устройства или диагностическую информацию). Данные передаются в виде кадров (data frames) по выделенной линии связи (пин C/Q).

2. Режим SIO (Standard input/output)

3. DI Mode (Digital Input, Цифровой вход)

   В режиме цифрового входа порт работает как стандартный цифровой вход. Он может использоваться для подключения устройств, которые отправляют простые бинарные сигналы, например датчики с переключающими выходами.

4. DQ Mode (Digital Output, Цифровой выход)

В режиме цифрового выхода порт функционирует как стандартный цифровой выход. Он управляет устройствами, такими как исполнительные механизмы, предоставляя им бинарные управляющие сигналы.

5. Deactivated Mode (Деактивированный режим)

   Этот режим используется для неиспользуемых портов. Порт переводится в неактивное состояние и не участвует в передаче данных.

Особенности работы портов:

• Автонастройка скорости передачи данных. В режиме IO-Link мастер автоматически адаптируется к скорости передачи данных, поддерживаемой устройством (COM1, COM2, COM3).

• Универсальность портов. Один и тот же порт может быть настроен в любой из режимов в зависимости от потребностей приложения.

• Гибкость конфигурации. Настройка режима порта осуществляется через инструменты конфигурации или с использованием файлов описания устройства (например, GSD-файл для PROFINET).

Типы передаваемых данных

IO-Link использует несколько типов данных, каждый из которых имеет определенные требования к качеству передачи:

Данные процесса (Process Data):

• Передаются циклически с минимальной задержкой.

• Размер данных варьируется от 0 до 32 байт (зависит от устройства).

• Каждый порт имеет статус данных (Value Status), который указывает, являются ли процессные данные валидными или нет.

Диагностические данные и события (Events):

• Передаются ациклически по запросу мастера.

• Используются для передачи сообщений об ошибках (например, короткое замыкание) или предупреждений (например, загрязнение сенсора).

• Параметры устройства (Device Data):

• Передаются ациклически для конфигурации или изменения параметров устройства.

Описание используемых разъемов и кабелей

В спецификации IO-Link указаны стандарты разъемов и распиновка для двух типов портов: Type A и Type B. Они отличаются функциональностью и назначением выводов. Для подключения устройств IO-Link используются стандартные разъемы M12 с защитой IP65/67, в двух вариантах:

• Type A – 4ёх контактные для датчиков.

• Type B – 5и контактные для исполнительных механизмов или устройств с повышенной потребностью в питании.

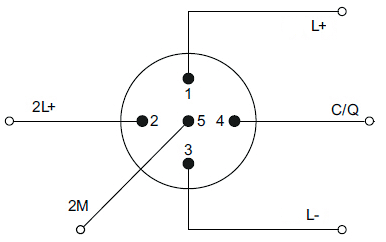

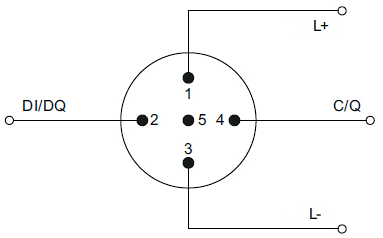

Распиновка порта Type A	Распиновка порта Type B
Pin 1: Питание +24 В (L+). Pin 3: Нулевой потенциал, 0 В (L-). Pin 4: Линия передачи данных и переключающий сигнал (C/Q). В коммуникационном режиме (C - communication) IO-Link работает, как цифровой коммуникационный сигнал, а в режиме обычного дискретного сигнала (Q – qualified output) этот пин работает, как дискретный выход. Pin 2 и Pin 5: не определены стандартом, их назначение задается производителем устройства. Pin 2 часто используется как дополнительный цифровой канал.	Pin 1: Питание +24 В (L+). Pin 3: Нулевой потенциал, 0 В (L-). Pin 4: Линия передачи данных и переключающий сигнал (C/Q). Pin 2: Дополнительный цифровой канал или линия питания. Pin 5: Дополнительный нулевой потенциал (L-), галванически изолированный.

Используются неэкранированные стандартные кабели с длиной до 20 м, сечением ≥ 0,34 мм². Экранирование и специфические требования к укладке кабелей отсутствуют.

Качество передачи данных и защита

IO-Link обеспечивает высокое качество передачи данных благодаря продуманной системе контроля ошибок, надежным уровням сигнала и встроенным механизмам диагностики. Это делает технологию особенно подходящей для применения в промышленных условиях, где важна стабильность и точность работы оборудования.

Уровень сигнала и надежность

В IO-Link используется напряжение уровня 24 В, что обеспечивает устойчивость к помехам и надежность связи даже в сложных промышленных условиях. Если передача данных не удалась, кадр автоматически повторяется до двух раз. Если оба повтора завершаются неудачей, мастер IO-Link сигнализирует о сбое связи контроллеру.

IO-Link поддерживает три уровня скорости что позволяет адаптироваться к различным устройствам и задачам. Мастер автоматически подстраивается под скорость, поддерживаемую устройством, что исключает ошибки, связанные с несовместимостью скоростей.

• COM1: 4,8 кБод.

• COM2: 38,4 кБод.

• COM3: 230,4 кБод (обязательна для мастеров версии V1.1).

Устойчивость к помехам

Высокая устойчивость IO-Link к помехам делает её особенно удобной для применения в промышленных условиях. Отсутствие необходимости в экранированных кабелях упрощает установку и снижает затраты, а в случае временных сбоев система автоматически повторяет процесс передачи, предотвращая потерю данных. Чёткие алгоритмы контроля ошибок и встроенные механизмы диагностики сводят к минимуму риск искажений информации, обеспечивая стабильность работы и точность передачи данных даже в сложных производственных средах.

Время отклика системы

Время отклика в системе IO-Link определяется минимальным циклом обмена данными устройства, который задаётся в IODD-файле. Этот электронный документ содержит полное описание параметров устройства, включая структуру данных, допустимые временные интервалы и конфигурационные настройки, что позволяет точно интегрировать его в систему автоматизации. Помимо этого, на скорость реакции влияет внутреннее время обработки данных мастером IO-Link. Производительность мастера, его загрузка и используемые алгоритмы обработки сообщений могут значительно повлиять на задержки передачи. Важно учитывать, что в сетях с разными устройствами время отклика может варьироваться, так как каждое из них работает со своим минимальным циклом обмена. IO-Link поддерживает асинхронную обработку данных, что позволяет гибко управлять передачей информации, минимизируя задержки и обеспечивая стабильную работу системы даже при сложной конфигурации сети.

Особенности диагностики

IO-Link предоставляет обширные диагностические возможности, что положительно влияет на качество передачи данных:

• Обнаружение разрывов кабеля и сбоев связи.

• Мониторинг состояния устройства и качества сигнала в режиме реального времени.

• Уведомления о неполадках позволяют оператору своевременно реагировать на проблемы.

IO-Link safety

Для защиты данных технология предусматривает расширение стандарта IO-Link Safety. Он базируется на стандарте IO-Link (IEC 61131-9) и дополняет его дополнительным уровнем безопасности (Safety Communication Layer, SCL). Это позволяет использовать IO-Link как канал для передачи безопасных данных между мастером (FS-Master) и устройствами (FS-Devices) с уровнем безопасности до SIL 3 или PLe.

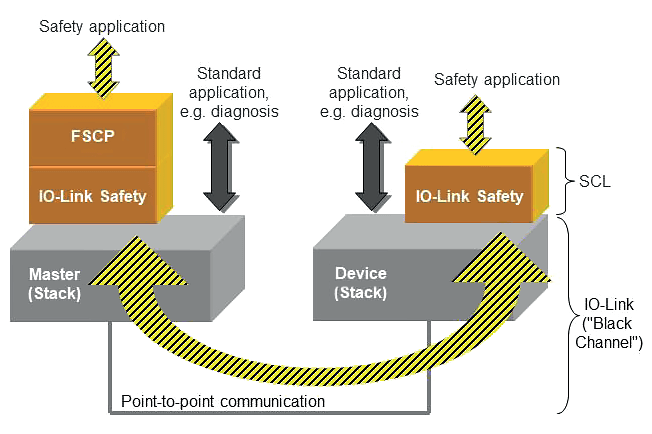

Принцип работы системы основывается на модели "чёрного канала" (Black Channel), где стандартный протокол IO-Link служит для транспортировки данных безопасности, дополняемых специальным кодом, обеспечивающим их целостность и аутентичность.

Компоненты системы:

• FS-Master. Мастер с поддержкой функциональной безопасности, то есть обеспечивает связь с устройствами безопасности через порты (поддерживает как безопасные, так и обычные данные). Интегрируется с более высокоуровневыми системами через шлюзы FSCP (Functional Safety Communication Profile).

• FS-Devices. Устройства с поддержкой функциональной безопасности, например, датчики, исполнительные механизмы, кнопки аварийной остановки, световые завесы и другие устройства. Поддерживают параметры безопасности и диагностическую информацию.

• Шлюзы FSCP. Обеспечивают передачу данных безопасности на верхние уровни автоматизации (например, в контроллеры или SCADA).

Cтруктура сообщений

Структура сообщений, используемых для обмена безопасными данными между мастером безопасности (FS-Master) и устройствами безопасности (FS-Device) в системе IO-Link Safety, включает две основные части.

Первая — безопасные данные (Safety Protocol Data Unit, SPDU), содержащие информацию о состоянии устройств или команды для исполнительных механизмов. Эти данные кодируются в логическом или числовом формате и передаются в определённом порядке, начиная со старших байтов. Для обеспечения аутентичности и целостности используется код безопасности, включающий уникальный номер порта FS-Master, контрольный байт с циклическим счётчиком и контрольную сумму (CRC), рассчитанную по 16-битному алгоритму для коротких данных и 32-битному для длинных.

Вторая часть — небезопасные данные (Non-safety PDU), которые передают обычную информацию IO-Link без требований к безопасности. В зависимости от объёма передаваемых данных сообщения бывают короткие и длинные. В первом случае их размер ограничивается тремя октетами, что позволяет минимизировать задержки при передаче управляющих сигналов, таких как аварийное выключение. Длинные сообщения могут содержать до 25 октетов и используются для сложных операций, включая передачу измеренных значений и параметров конфигурации.

Механизмы обеспечения безопасности

Каждое сообщение в системе IO-Link Safety сопровождается уникальным циклическим номером, который синхронизируется между FS-Master и FS-Device. Это позволяет избежать повторного использования устаревших данных и гарантирует их актуальность. Важную роль играет контроль времени: если сообщение не поступает в установленный интервал, система автоматически инициирует безопасное состояние. Аутентификация обеспечивает проверку подлинности соединения при старте протокола, где FS-Device подтверждает корректность мастера и порта, а во время обмена дополнительно проверяется номер порта. Для защиты данных применяется контрольная сумма (CRC), которая рассчитывается на основе процессных данных и кода безопасности, исключая возможность искажения информации.

Пример обмена сообщениями:

1. FS-Master отправляет сообщение с FS-PDout (например, команду на устройство), включая номер порта, статусный байт и CRC.

2. FS-Device проверяет подлинность и целостность данных, использует их для выполнения задачи, а затем отправляет ответное сообщение с FS-PDin (например, состояние устройства).

3. Если обнаруживается ошибка в CRC, времени доставки или номере сообщения, система инициирует безопасное состояние.

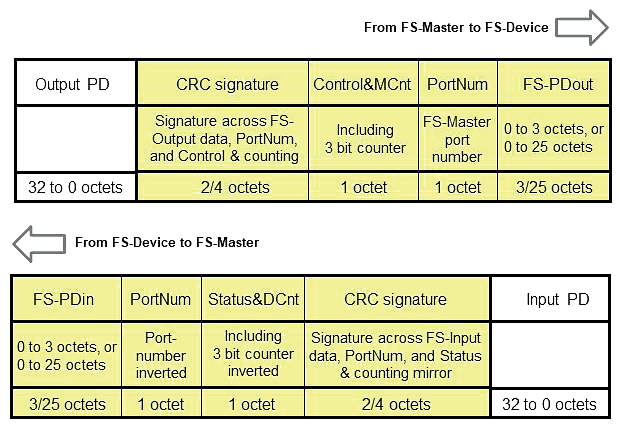

Сообщения с safety PDU

Описание сокращений:

• Output PD - выходные процессные данные (Output Process Data). Размер выходных данных варьируется от 32 до 0 октетов.
• CRC signature - контрольная сумма, рассчитывается на основе входных данных, номера порта и инверсного счётчика.
• Control&MCnt - управление и счетчик сообщений (включает 3-битный счётчик)
• PortNum - номер порта мастера FS-Master или передается в инверсном виде при ответе мастеру
• FS-PDout - выходные данные процессного уровня FS (до 3 или до 25 октетов)
• FS-PDin - входные процессные данные (Input Process Data)
• Status&DCnt - статус и счетчик данных (включает 3-битный счетчик в инверсном представлении)
• Input PD - входные процессные данные (до 32 октетов)

Профили устройств в IO-Link

Профиль устройства в IO-Link — это стандарт, который определяет структуру данных, функциональность и минимальный набор параметров для определенной категории устройств. Он позволяет унифицировать взаимодействие с различными устройствами одного типа, обеспечивая одинаковый доступ к их функциям и параметрам, независимо от производителя.

Цели и преимущества профилей устройств

• Унификация. Профили создают единый формат данных и функциональности для устройств одного типа, что облегчает их интеграцию в системы автоматизации.

• Простота настройки. Пользователь может работать с устройствами разных производителей, не зная специфики каждого устройства, благодаря стандартизированному подходу.

• Совместимость. Устройства с одинаковым профилем могут быть легко заменены друг другом, без необходимости перепрограммирования контроллера.

• Масштабируемость. Профили делают возможной интеграцию как простых, так и сложных устройств в единую систему.

На данный момент существуют следующие основные профили:

• Binary Switching Sensors - датчики присутствия, концевые выключатели и пр. Передают только состояние (например, "включено/выключено").

• Digital Measuring Sensors - цифровые измерительные датчики, датчики температуры, давления, уровня и т. д. Передают данные в числовой форме с физической единицей измерения.

• Devices with Uniform System Behavior - устройства с единым системным поведением. Определяют минимальный набор данных, таких как идентификация устройства, диагностика и обработка событий. Применяются для устройств, требующих базовой интеграции в систему.

Как профили используются в контроллере

Программируемый контроллер использует унифицированный интерфейс для работы с устройствами одного профиля, что исключает необходимость переписывания программ при их замене. Разработчику не требуется изучать особенности каждого устройства, так как все настройки и параметры стандартизированы в рамках профиля. Профили могут быть расширены для поддержки новых функций или типов устройств. Устройства с профилем, основанным на более новой версии IO-Link (например, V1.1), могут работать с мастерами, поддерживающими старые версии (V1.0), но с ограничениями в функциональности.

Практическое применение

Использование профилей упрощает следующие задачи:

• Замена устройств одного типа без необходимости изменения конфигурации.

• Уменьшение времени на программирование и настройку.

• Повышение надежности за счет унификации параметров и диагностики.

Применение и интеграция

Как IO-Link интегрируется в существующие сети автоматизации, такие как PROFINET, Ethernet/IP или Modbus?

Для интеграции в существующие системы, которые основаны на стандартизированных протоколах используются IO-Link мастер устройства. Они, в свою очередь, осуществляют роль моста между IO-Link сетью и существующей сетью.

Серия SD от компании DECOWELL имеет мастер устройства с защитой IP67 и следующими интегрируемыми протоколами:

SDEI-8IOL-M12-00 – Ethernet/IP

SDEC-8IOL-M12-00 – EtherCAT

SDPN-8IOL-M12-00 – Profinet

IO-Link широко применяется в различных отраслях промышленности благодаря своей универсальности, простоте интеграции и расширенным возможностям диагностики. Эта технология востребована в сферах, где важны гибкость, высокая точность измерений и предсказуемое обслуживание оборудования.

Одним из ключевых направлений является автоматизация производственных линий, где IO-Link позволяет подключать интеллектуальные датчики и исполнительные механизмы, обеспечивая двустороннюю связь с контроллерами. В таких системах можно не только передавать измеренные значения, но и изменять параметры устройств удалённо, без необходимости физического вмешательства. Это особенно актуально для автомобильной промышленности, где IO-Link используется для контроля сборочных процессов, мониторинга положения роботизированных манипуляторов и управления сложными исполнительными механизмами.

В пищевой и фармацевтической промышленности эта технология внедряется для строгого контроля параметров, таких как температура, давление, уровень жидкости и поток. Гигиенические сенсоры IO-Link с защитой IP69K обеспечивают надёжность работы в условиях частой санитарной обработки оборудования.

В логистике и складских комплексах IO-Link помогает оптимизировать работу конвейерных систем и автоматизированных складов, позволяя контролировать скорость и направление движения грузов, управлять RFID-считывателями и сортировочным оборудованием.

Энергетический сектор и нефтегазовая отрасль используют IO-Link для мониторинга состояния трубопроводов, резервуаров и насосного оборудования, а в машиностроении технология применяется для предиктивной диагностики, позволяя выявлять износ компонентов заранее и снижать время простоев.

Таким образом, IO-Link востребован в самых различных отраслях, от высокоточной электроники до тяжёлой промышленности, обеспечивая интеллектуальное управление оборудованием, сокращение затрат на обслуживание и улучшение общей эффективности производства.

Преимущества и недостатки

IO-Link обладает рядом ключевых преимуществ перед традиционными аналоговыми и цифровыми интерфейсами. Одним из главных преимуществ является двусторонний обмен данными, который позволяет не только считывать показания с датчиков и управлять исполнительными механизмами, но и передавать настройки, конфигурационные параметры и диагностическую информацию. В отличие от аналоговых интерфейсов, где передаётся только одно измеренное значение, IO-Link позволяет отправлять несколько параметров одновременно, включая данные о состоянии устройства, предупреждения о загрязнении или сбоях, а также информацию о температуре и напряжении самого сенсора.

IO-Link не требует экранированных кабелей, что значительно упрощает монтаж и снижает затраты на прокладку проводов.

Автоматическая параметризация устройств позволяет значительно сократить время на их настройку и замену. В случае выхода из строя датчика его можно просто заменить новым, и мастер IO-Link автоматически загрузит на него все необходимые параметры, что особенно полезно при серийном производстве. В традиционных цифровых интерфейсах часто требуется ручная настройка или изменение параметров через контроллер, а так же калибровка.

Ещё одним важным преимуществом является единая кабельная система. В то время как аналоговые интерфейсы требуют отдельных проводов для питания и передачи сигнала, IO-Link передаёт данные и питание по одному стандартному трёхпроводному кабелю, что упрощает подключение и минимизирует затраты на проводку.

Кроме того, IO-Link легко интегрируется в промышленные сети, такие как PROFINET, Ethernet/IP, Modbus и другие. Это делает его удобным для использования в гибридных системах, где требуется сочетание классических полевых шин и современных решений для интеллектуальных датчиков и исполнительных механизмов.

Одним из ключевых преимуществ IO-Link является повышение качества передаваемых сигналов от датчиков в контроллер. В традиционных системах, использующих аналоговые интерфейсы (0–10 В, 4–20 мА), сигнал проходит несколько этапов преобразования между аналоговым и цифровым форматами. Каждый такой этап (A/D и D/A преобразования) вносит ошибки и снижает точность измеренных значений. Кроме того, аналоговые сигналы подвержены влиянию электромагнитных помех, особенно если кабельные линии прокладываются рядом с силовыми проводами или неправильно экранируются. Это приводит к тому, что фактические измеренные значения на выходе датчика искажаются при передаче в контроллер, снижая общую точность системы.

IO-Link решает эту проблему за счёт цифровой передачи данных без потерь. В отличие от аналоговых интерфейсов, где сигнал подвергается многократным преобразованиям, IO-Link выполняет только одно A/D-преобразование — на уровне самого датчика. После этого данные передаются в контроллер в исключительно цифровом виде, что полностью исключает потери на этапе передачи и гарантирует, что измеренное значение останется неизменным на всём пути до системы управления.

Модернизация существующих систем

Компании, рассматривающие IO-Link для своих автоматизированных систем, должны понимать его основные преимущества и оценить выгоды от перехода. Одним из ключевых факторов является универсальность технологии, позволяющая сократить количество различных интерфейсов и унифицировать подключение датчиков и исполнительных механизмов. Важно учитывать, что IO-Link не заменяет полевые шины, а дополняет их, обеспечивая гибкую передачу данных на нижнем уровне автоматизации.

Перед внедрением стоит провести аудит существующего оборудования и определить, какие устройства поддерживают IO-Link, а где потребуется замена или модернизация. Учитывая, что IO-Link значительно упрощает диагностику и техническое обслуживание, компании могут заложить в расчёты снижение затрат на эксплуатацию за счёт предиктивного обслуживания и удалённой настройки устройств. Важно правильно подобрать мастеры IO-Link с поддержкой нужного количества портов и совместимостью с используемой промышленной сетью. Если у Вас возникнут с этим сложности, Вы всегда можете обратиться к нашим специалистам по адресу: support@ipc2u.ru.
