Как выбрать панель оператора HMI?

Содержание:

• Выбираем панель оператора: почему это важно?
• Ключевые параметры выбора HMI-панели
• Размер и разрешение экрана
• Тип сенсорной панели: емкостный или резистивный?
• Надёжность и степень защиты корпуса, влияние условий окружающей среды
• Широкая поддержка протоколов: залог гибкости и масштабируемости проекта
• Наличие поддержки Wi-Fi и удалённого доступа через Internet
• Мультимедийные функции и сценарии управления
• Поддержка IIoT и облачных сервисов
• Наличие физических кнопок
• Подбор панели оператора по отраслям промышленности
• Пищевая промышленность
• Машиностроение и автоматизация производства
• Нефтегазовая и химическая промышленность
• Системы приточно-вытяжные (HVAC) и автоматизация зданий
• Как сделать правильный выбор?

Выбираем панель оператора: почему это важно?

В современных системах автоматизации промышленного производства панель оператора (HMI — Human Machine Interface) играет роль основного интерфейса между персоналом и технологическим оборудованием. От корректного выбора HMI напрямую зависит удобство эксплуатации, надёжность управления процессами и общий уровень безопасности на объекте. Именно через панель оператор получает доступ к управлению машинами, визуализации данных и быстрому реагированию на нештатные ситуации.

Ключевые параметры выбора HMI-панели

Подбор панели оператора требует гораздо большего, чем просто оценка цены и набора функций. Необходимо детально анализировать условия будущей эксплуатации, специфику объекта, совместимость с существующим оборудованием и реальные потребности операторов. Только системный подход, учитывающий все технические и эксплуатационные нюансы проекта, поможет выбрать действительно подходящее HMI-решение. Ниже мы подробно рассмотрим основные критерии, которые следует учитывать при выборе панели оператора.

Размер и разрешение экрана

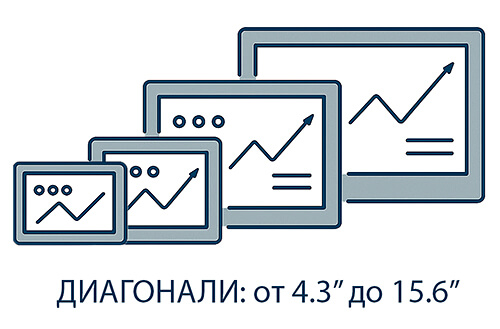

Одним из ключевых факторов при выборе панели оператора является диагональ её экрана. Для управления отдельным станком или установкой чаще всего используют компактные модели с диагональю 4.3", 7" или, в отдельных случаях, до 10". Их главное преимущество — экономия места и простота монтажа. Панели среднего формата — от 7 до 12 дюймов — применяются для работы с целыми производственными линиями или объектами, предоставляя больше визуального пространства для отображения процессов и данных. А в диспетчерских и централизованных системах управления наилучший выбор — это крупноформатные панели от 15 дюймов и выше, включая 15.6, 19 и даже 21.5, обеспечивающие комфортную работу с мнемосхемами и массивами данных.

Выбор диагонали зависит от:

• объёма выводимой информации;
• расстояния до оператора;
• условий освещённости;
• требований по эргономике рабочего места.

Производители Weintek и Xinje предлагают широкую линейку моделей от 4.3" до 15.6" с разрешением вплоть до Full HD (1920×1080), что даёт гибкость при подборе под конкретную задачу.

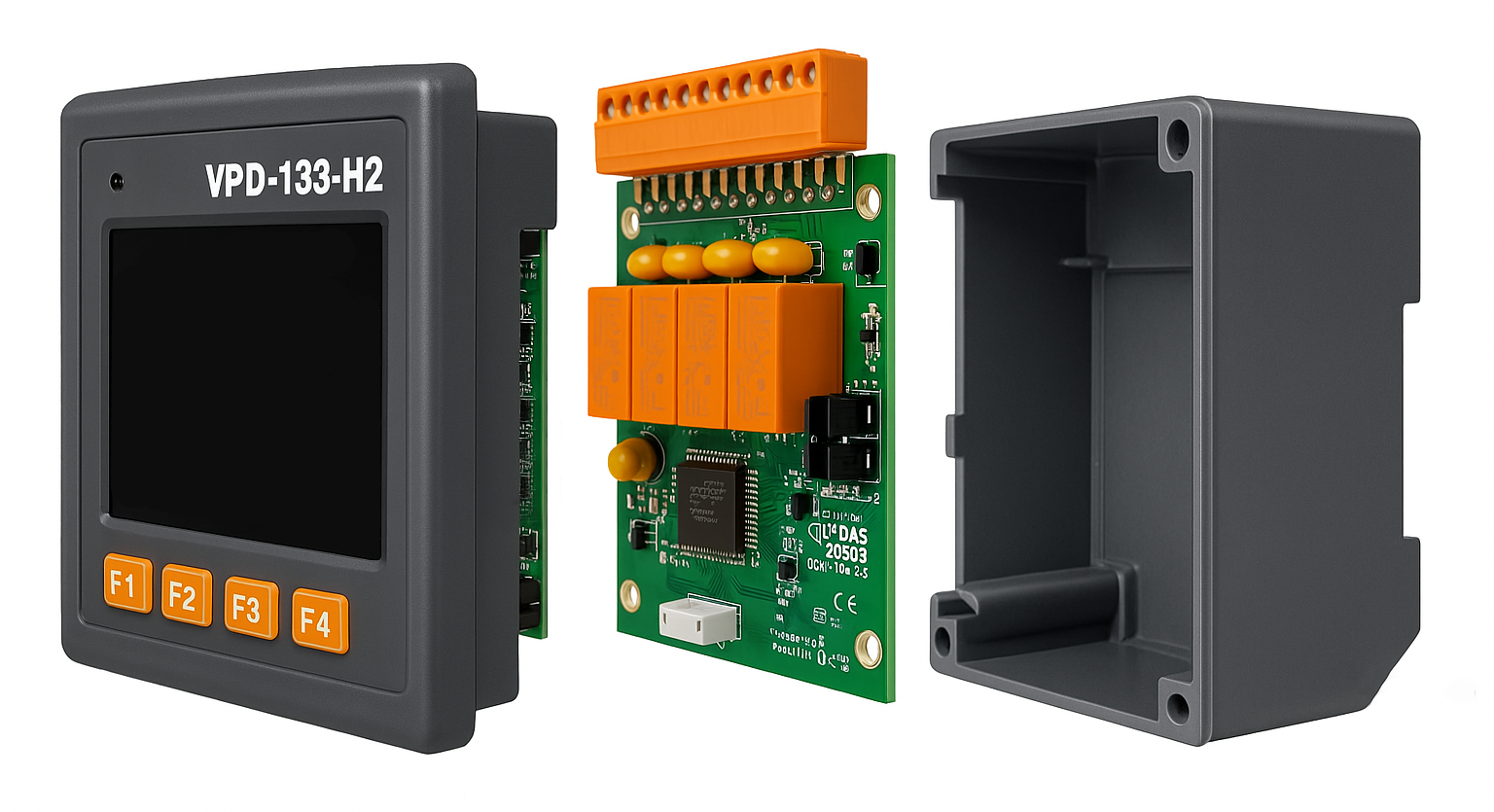

У компании ICP DAS также есть уникальные решения с минимальными экранами 2.8" и 3.5" — они идеально подходят для компактных установок и панелей, где требуется только базовое отображение информации.

Тип сенсорной панели: емкостный или резистивный?

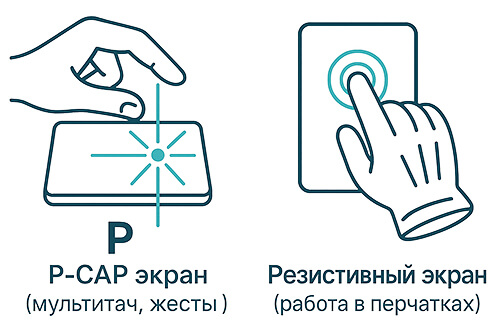

Выбор сенсорной технологии напрямую зависит от специфики пользовательского интерфейса и условий эксплуатации. Если проект требует точного мультитач-управления, с поддержкой жестов масштабирования, прокрутки и “щипка”, предпочтение стоит отдать проекционно-ёмкостным экранам (P-CAP). Такая технология обеспечивает высокую чувствительность и точность при касании, особенно в мультимедийных или мобильных приложениях. У Weintek такие панели обозначаются индексом "P" в названии модели.

Однако, если операторы работают в защитных перчатках или на объектах с повышенной пылью и влагой, более надёжным выбором станут панели с резистивным сенсором. Эта технология реагирует на механическое давление и одинаково хорошо работает с любым типом перчаток, что критично для непрерывной работы в сложных условиях.

Оба варианта имеют свои преимущества, и выбор между ними зависит от задач, стиля взаимодействия пользователя и требований к точности ввода.

Надёжность и степень защиты корпуса, влияние условий окружающей среды

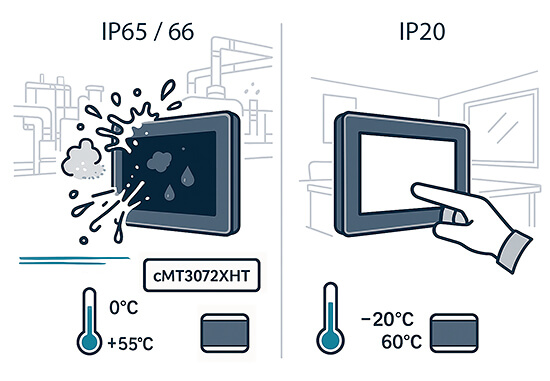

Для промышленного применения панели оператора должны обладать не только функциональностью, но и высокой степенью надёжности. В условиях запылённых цехов, повышенной влажности или воздействия химически активных веществ защита корпуса играет ключевую роль. Один из основных параметров — это класс защиты по IP (Ingress Protection), особенно для передней панели.

Если HMI устанавливается в чистых или офисных помещениях, достаточно уровня IP20, но для промышленных объектов рекомендуется IP65 и выше.

• Панели Weintek iE и iP имеют защиту IP65 / NEMA4.

• Модели серии cMT X защищены до IP66, что делает их идеальными для пищевой промышленности, фармацевтики и морских приложений.

• Xinje предлагает IP65 для большинства моделей, за исключением специальных панелей типа RT – у них полная защита по корпусу IP66.

• У ICP DAS — офисная серия TPD ограничивается IP40, а промышленная VPD соответствует IP65.

Температурный диапазон и устойчивость к условиям эксплуатации

Рабочие температуры также критичны:

• Weintek: стандартный диапазон от 0°C до +55°C, расширенный до -20°C у моделей cMT3072XHT.

• Xinje: модели с индексом “D” работают в минусовых условиях.

• ICP DAS: почти все панели (кроме 7-дюймовых) рассчитаны на диапазон -20°C…+70°C.

Также важно учитывать рекомендации по установке — вентиляции, защите от перегрева, размещению относительно других источников тепла.

Виброустойчивость

Все три бренда тестируют панели на устойчивость к вибрациям (до 2G по трём осям, 10–25 Гц). Этого достаточно для большинства машин и оборудования — от упаковочных линий до HVAC-систем. Для железнодорожной техники и особо вибронагруженных установок потребуется дополнительное демпфирование.

Яркость дисплея: критично для установки на улице

Если HMI используется под прямыми солнечными лучами, стандартной яркости в 350–400 кд/м² (характерной для iP, iE и базовых моделей) может быть недостаточно.
Для уличных условий стоит выбирать панели с яркостью не менее 1000 кд/м², как у Weintek cMT3072XHT(L).

Широкая поддержка протоколов: залог гибкости и масштабируемости проекта

Совместимость панели оператора с различными промышленными протоколами — это один из ключевых факторов успешной интеграции в существующую инфраструктуру. На большинстве производственных объектов присутствует оборудование от разных производителей, и если HMI не поддерживает нужный протокол, придётся использовать промежуточные шлюзы или преобразователи, что увеличивает сложность и стоимость проекта.

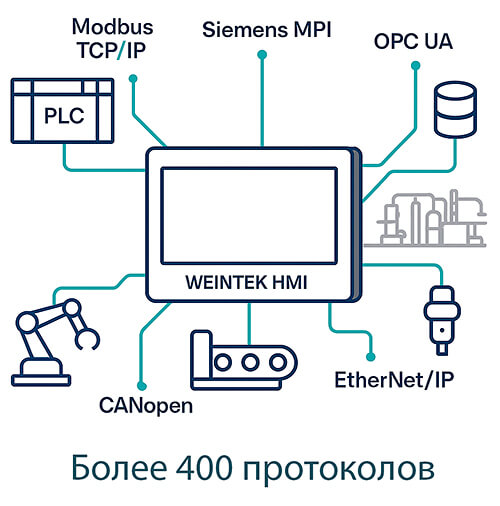

Компания Weintek с более чем 20-летним опытом разработки HMI-решений обеспечивает поддержку более 400 промышленных протоколов, включая:

• Modbus TCP/IP и RTU;
• Siemens MPI;
• OPC UA;
• CANopen (в моделях с CAN-портом);
• EtherNet/IP и множество других.

Такой обширный набор встроенных драйверов позволяет использовать панели с оборудованием любого бренда без необходимости покупки дополнительной интеграционной техники. Это особенно важно:

• на этапе проектирования — даёт свободу выбора оборудования;
• при модернизации — упрощает замену и добавление новых узлов в систему;
• в условиях быстрорастущих или гибких производств, где часто происходят изменения конфигурации.

Наличие нативной поддержки ключевых протоколов — это инвестиция в надёжность, расширяемость и скорость реализации автоматизации.

VPD от компании ICP DAS есть возможность добавления мезонинной платы с каналами ввода-вывода серии XV. Тем самым Вы можете компактно реализовать физическое управление какой-либо установкой без необходимости конфигурации внешних протоколов, так как каналы IO доступны напрямую (настраиваются в среде разработке HMI Works).

Наличие поддержки Wi-Fi и удалённого доступа через Internet

Переходим к следующему критерию выбора: беспроводные интерфейсы связи. В современном производстве наличие беспроводной связи и инструментов удалённого доступа становится не просто удобной опцией, а важным критерием выбора HMI-панели. Хотя в условиях, где уже развернута полноценная проводная инфраструктура, поддержка Wi-Fi может быть не столь критичной, она становится незаменимой для мобильных установок, удалённых объектов или гибких производственных линий.

Удалённое подключение к HMI также предоставляет серьёзные преимущества:

• Снижение затрат на прокладку кабельных линий и удобство монтажа;
• Инженеры могут удалённо анализировать неисправности, загружать проекты и конфигурации, без прямого доступа к панели;
• Технические специалисты и руководство получают возможность мониторинга показателей в реальном времени из любой точки;
• Оперативная диагностика и обновления сокращают простой оборудования и повышают общую производительность.

Разумеется, есть и недостатки применения беспроводных каналов в HMI: Wi-Fi страдает от помех, ограниченного радиуса действия и уязвим в безопасности, а 4G зависит от покрытия оператора, имеет задержки и постоянные затраты на SIM-карты. В мороз или глубинке 4G может «отваливаться», а Wi-Fi — «глючить» от металла и оборудования. Выбор зависит от условий: для статичных объектов с инфраструктурой — Wi-Fi, для мобильных/удалённых — 4G.

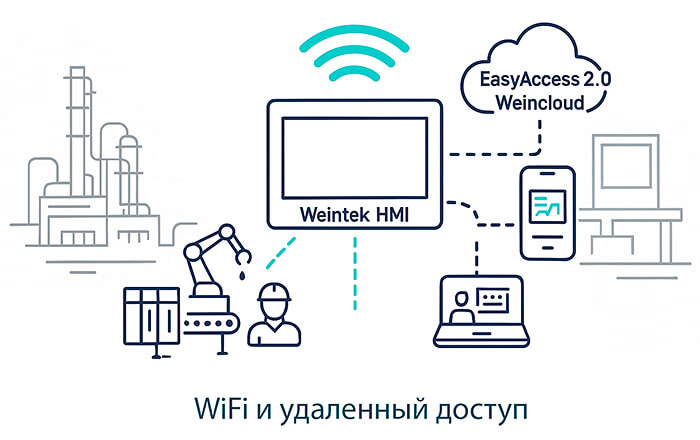

Weintek предлагает поддержку беспроводной связи через модуль M02 Wi-Fi, а также мощные инструменты удалённого управления:

• EasyAccess 2.0 — защищённое VPN-соединение для доступа к панели и подключённому оборудованию;
• Weincloud Dashboard — облачный сервис для визуализации данных через веб-интерфейс.

Компания Xinje также предлагает современные решения — некоторые модели их HMI-панелей поставляются с поддержкой Wi-Fi и 4G-модулей прямо “из коробки”, что делает их особенно привлекательными для применения на распределённых и мобильных объектах.

Мультимедийные функции и сценарии управления

Расширенные мультимедийные и программируемые функции открывают новые горизонты в применении панелей оператора, особенно в проектах с повышенными требованиями к взаимодействию, визуализации и автоматизации. Хотя такие возможности необходимы не всегда, их наличие значительно увеличивает гибкость решений и потенциал HMI.

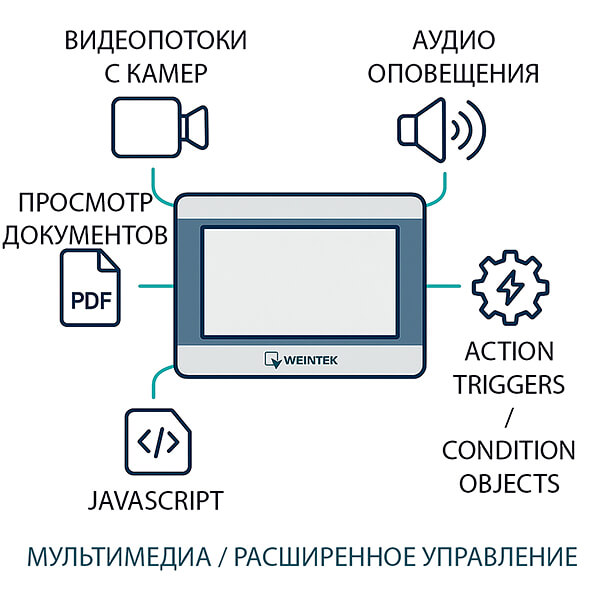

Панели серии Weintek cMT X оснащены широким набором функций:

• Поддержка IP-камер и видеопотоков — визуальный контроль производственных зон, линий, безопасности;
• Воспроизведение видео и аудио — обучающие ролики, голосовые уведомления, сигналы тревоги прямо на экране панели;
• Просмотр PDF-документов — техническая документация, схемы, отчёты доступны оператору без дополнительных устройств;
• JavaScript-движок — для интеграции с веб-сервисами, базами данных и построения сложной логики взаимодействия;
• Condition Objects и Action Triggers — инструменты для реализации автоматизации событий прямо на HMI, без ПЛК.

Эти функции особенно востребованы в высокотехнологичных и распределённых системах с акцентом на IIoT и цифровую трансформацию.

Гибкое программирование в ICP DAS:

Хотя панели ICP DAS (серии TPD и VPD) не обладают столь широким мультимедийным функционалом, как у Weintek, у них есть другое важное преимущество — поддержка программирования на языке C и Ladder (LD) через среду HMIWorks. Это открывает серьёзные возможности для разработчиков:

• доступ к низкоуровневым ресурсам устройства;
• реализация сложной пользовательской логики;
• возможность работы с нестандартными протоколами;
• написание кода для специфических задач (например, обработка сенсоров или управления по UART);
• создание универсальных компонентов, повторно используемых в других проектах.

Такой подход особенно ценен на объектах с ограничениями по использованию ПЛК или при необходимости построения автономных устройств с максимальной кастомизацией.

Поддержка IIoT и облачных сервисов

В условиях активной цифровизации промышленности и поддержки инициатив Industry 4.0 со стороны государства, функциональность IIoT и облачная интеграция становятся всё более важными параметрами при выборе HMI-решений. Хотя их актуальность может варьироваться в зависимости от задач, для долгосрочных и масштабируемых проектов наличие таких возможностей — стратегическое преимущество.

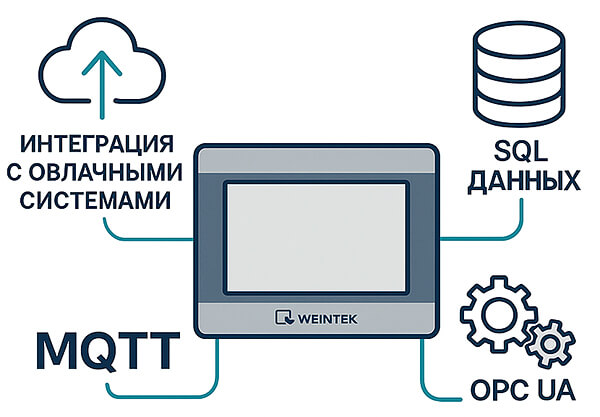

Панели серии Weintek cMT X в модификациях Standard и Advanced обеспечивают полноценную поддержку:

• Протоколов MQTT и OPC UA для бесшовного обмена данными между оборудованием и облаком;
• Подключения к базам данных SQL, что позволяет собирать, хранить и анализировать технологическую информацию;
• Интеграции с промышленными облачными платформами, включая Weincloud, а также сторонними решениями (например, AWS и Azure).

Поддержка IIoT делает такие панели идеальными для построения умных производств, систем мониторинга в реальном времени, а также для внедрения Predictive Maintenance и аналитики на основе больших данных.

С другой стороны, современные панели Xinje TS5 также предлагают функциональность, необходимую для IIoT-проектов. Они поддерживают:

• Протоколы MQTT, OPC UA;
• Работа с TCP/IP и Modbus TCP;
• Удалённый мониторинг через многотерминальный доступ;
• Встроенные модули Wi-Fi и 4G для работы в распределённых сетях без дополнительного оборудования.

Таким образом, Weintek подойдёт для крупных, интегрированных IIoT-систем с акцентом на SCADA, SQL и облако, а Xinje TS5 — как более доступное решение с базовой IIoT-инфраструктурой для распределённых или мобильных объектов.

Наличие физических кнопок

Для многих производственных объектов важно иметь механические кнопки на панели — особенно когда операторы работают в перчатках или в условиях, где точное сенсорное управление затруднено. У Weintek нет моделей с физическими кнопками, если этот критерий очень важен для решения, то стоит обратиться к Xinje линейке OP, которая имеет монохромный дисплей или серия VPD (без “N“) от компании ICP DAS.

Подбор панели оператора по отраслям промышленности

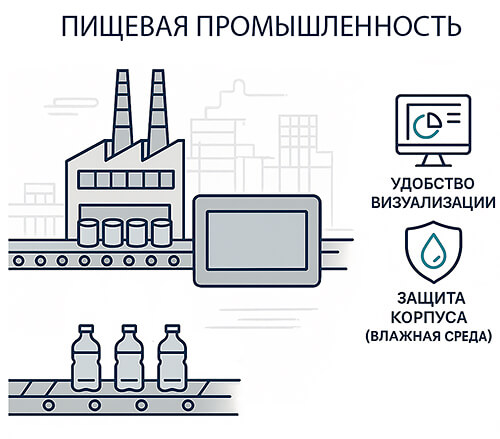

HMI для пищевой промышленности

Для предприятий пищевого сектора критичны:

• Повышенная защита от влаги, пыли и агрессивных моющих средств;
• Надёжная визуализация параметров процессов (HACCP);
• Удалённый мониторинг и соблюдение гигиенических норм.

Рекомендуемые панели:

• Weintek cMT X Standard / Advanced — IP66, поддержка EasyAccess и Weincloud;
• ICP DAS VPD — компактные модели с IP65, идеальны для шкафов управления и CIP-машин;
• Xinje TS5 — с Wi-Fi и MQTT для удалённого мониторинга упаковочных и фасовочных линий.

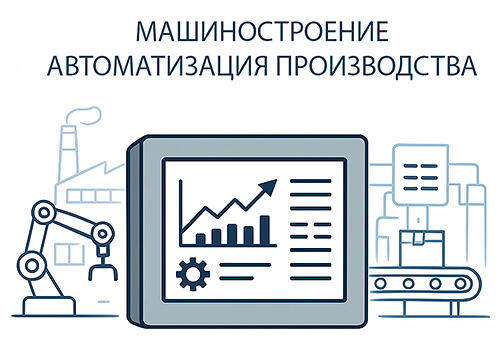

Для машиностроения и автоматизации производства

Ключевые требования:

• Высокая производительность и скорость визуализации;
• Поддержка большого количества протоколов и взаимодействие с различными ПЛК;
• Централизованный сбор данных, MES/ERP интеграция.

Рекомендуемые панели:

• Weintek cMT X Advanced / TG / TS3 / TS5 — бюджетная альтернатива с поддержкой Modbus, OPC UA;
• ICP DAS VPD — для компактных машин, с возможностью программирования на языке C.

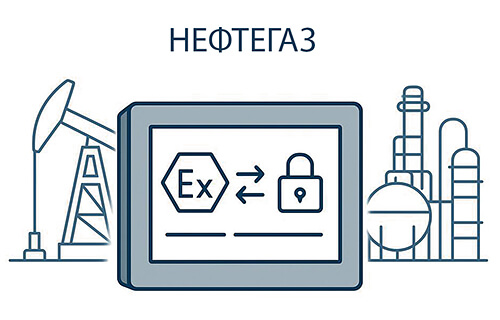

HMI для нефтегазовой и химической промышленности

В этих отраслях на первом месте:

• Поддержка ATEX и работа в агрессивной среде;
• Интеграция с SCADA и системами безопасности;
• Удалённый доступ и защищённые каналы связи.

Рекомендуемые панели:

• Weintek cMT X Advanced (ATEX Zone 2/22) — широкий диапазон температур, поддержка OPC UA, EasyAccess 2.0;
• Headless HMI — управление через удалённые терминалы;
• Xinje TS5 — базовая IoT-панель для менее критичных участков;
• ICP DAS TPD/VPD — как локальные интерфейсы или панели в неопасных зонах.

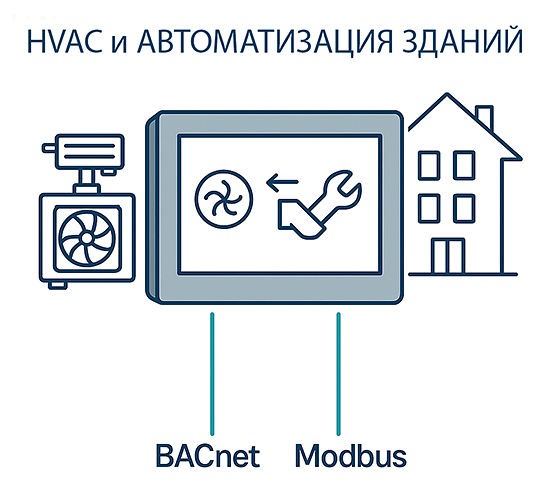

HMI для систем HVAC и коммунальных объектов

Ключевые параметры:

• Простота в установке и обслуживании;
• Компактность и энергоэффективность;
• Сетевое взаимодействие с диспетчеризацией.

Рекомендуемые панели:

• Weintek iE / iP — проверенные временем модели для стандартных задач;
• Xinje TS2 / TG — недорогие панели с поддержкой Modbus и удобной интеграцией с ПЛК Xinje;
• ICP DAS TPD / VPD — компактные панели с возможностью программирования на языке C, идеально подходящие для локальных объектов и встраиваемых решений.

Как сделать правильный выбор?

Выбор HMI-панели всегда должен исходить из конкретных требований проекта, особенностей оборудования и бюджета. Если задача ограничивается базовой визуализацией и управлением на уровне одной установки, можно рассматривать бюджетные решения, такие как:

• Weintek iE / iP — проверенные временем модели для стандартных задач;
• Xinje TS2 / TG — недорогие панели с поддержкой Modbus и удобной интеграцией с ПЛК Xinje;
• ICP DAS TPD / VPD — компактные панели с возможностью программирования на языке C, идеально подходящие для локальных объектов и встраиваемых решений.

Если проект предполагает интеграцию в более сложную архитектуру — с облачными сервисами, IIoT, централизованным мониторингом и аналитикой — необходим более высокий класс оборудования:

• Weintek iE / iP — проверенные временем модели для стандартных задач;
• Xinje TS2 / TG — недорогие панели с поддержкой Modbus и удобной интеграцией с ПЛК Xinje;
• ICP DAS TPD / VPD — компактные панели с возможностью программирования на языке C, идеально подходящие для локальных объектов и встраиваемых решений.
