Решения на базе технологии 10BASE-T1L от компании ICP DAS

Стандарт 10BASE-T1L, официально утвержденный как поправка IEEE 802.3cg-2019, представляет собой вариант Ethernet, оптимизированный для работы на больших дистанциях по одной витой паре проводов. В отличие от классического Ethernet, требующего двух или четырех пар проводников и ограниченного расстоянием 100 метров, 10BASE-T1L обеспечивает стабильную передачу данных на дистанции до 1000 метров при сохранении полнодуплексной связи на скорости 10 Мбит/с. Название 10BASE-T1L в общих чертах объясняет его значение. Цифра «10» в обозначении типа среды передачи указывает на скорость передачи данных 10 Мбит/с. «BASE» означает сигналы основной полосы, то есть по данной среде могут передаваться только сигналы Ethernet. «T» означает «витая пара». Цифра «1» обозначает дальность 1 км. В данном случае за ней следует буква «L», означающая «long range» (большая дальность), что означает возможность использования сегментов длиной 1 км и более.

В основе технологии лежит особый способ передачи сигнала (PAM3 трехуровневая модуляция с символьной скоростью 7,5 Мбод, 33-битное скремблирование плюс дифференциальная передача), которая делает связь очень стабильной и защищенной от внешних помех. Благодаря этому тонкие сетевые кабели можно прокладывать в цехах прямо рядом с мощными силовыми проводами, не боясь потери данных (при соблюдении определенных в стандарте минимальных расстояний). Одно из ярких преимуществ этого стандарта - питание датчиков и приборов идет по тем же двум проводам что и информация. В отличие от последовательных интерфейсов, таких как RS-485, где диагностика физического уровня крайне ограничена, технология 10BASE-T1L, применяемая в новой линейке устройств ICP DAS, предоставляют инженерам детальную информацию о качестве линка. Оценка отношения сигнал/шум и расчет среднеквадратичной ошибки позволяют выявлять деградацию кабеля или разъемов задолго до того, как произойдет полный разрыв связи.

Сравнительный анализ: 10BASE-T1L vs RS-485 в прикладных задачах

Для руководителей, принимающих решение о модернизации, важно понимать, в чем конкретно T1L превосходит классический интерфейс RS-485, который десятилетиями считался «золотым стандартом» промышленных сетей. Ниже представлены основные преимущества T1L.

Пропускная способность и задержки

RS-485 ограничен полудуплексным режимом и низкой скоростью (типично 9600 или 19200 бит/с для длинных линий). Это создает «узкое место» при попытке собрать диагностические данные с 32 и более датчиков. 10BASE-T1L со скоростью 10 Мбит/с обеспечивает в сотни раз большую пропускную способность, позволяя передавать не только значения переменных, но и осциллограммы, архивы данных и даже видеопотоки низкого разрешения.

Упрощение стека протоколов

В сетях RS-485 часто возникают проблемы совместимости различных реализаций Modbus RTU, конфликты адресации и сложности с настройкой тайм-аутов. Технология T1L использует стандартный стек TCP/IP, что позволяет применять общедоступные инструменты диагностики (Ping, Traceroute, Wireshark) и обеспечивает бесшовную интеграцию с корпоративными базами данных SQL без промежуточных серверов ввода-вывода.

Кибербезопасность

RS-485 практически не имеет встроенных средств защиты: любой, кто физически подключится к шине, может перехватить данные или отправить ложную команду. Устройства T1L поддерживают современные механизмы защиты:

• IP Filter: разрешение доступа к модулю только с определенных IP-адресов (например, только от ПЛК и инженерной станции);
• Парольная защита: разграничение прав доступа к веб-интерфейсу конфигурации;
• VLAN: возможность логического разделения трафика на уровне коммутаторов.

Питание по коммуникационным линиям

Технология 10BASE-T1L разработана специально для того, чтобы передавать по одной витой паре проводов не только данные, но и электропитание для оконечных устройств. В инженерных стандартах эта концепция называется PoDL (Power over Data Line). Стандарт T1L позволяет значительно упростить инфраструктуру, избавляя от необходимости прокладки отдельных силовых кабелей к каждому датчику. Текущая ревизия устройств ICP DAS питается через внешний блок питания, в будущем компания планирует доработать устройства до полноценного питания по двум проводам.

Промышленные коммутаторы серии NSM

Компания ICP DAS разработала структурированную линейку устройств, охватывающую все уровни полевой сети: от магистральных коммутаторов до специализированных модулей ввода-вывода. Устройства делятся на уже доступные на рынке и те, которые находятся на финальной стадии разработки и планируются к выпуску в 2026–2027 годах.

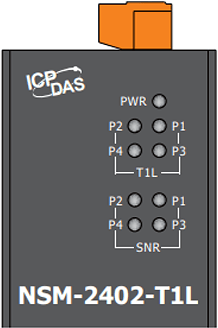

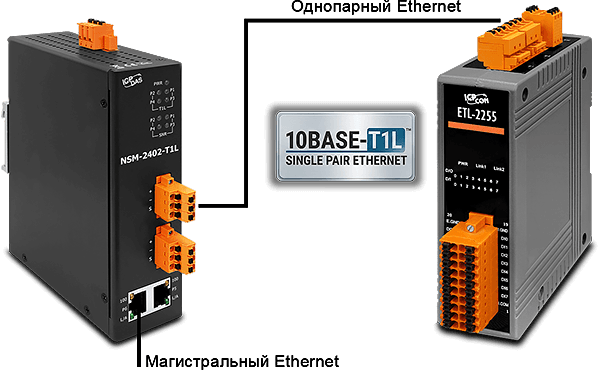

Основой любой сети Ethernet является коммутационная инфраструктура. ICP DAS предлагает специализированные решения, обеспечивающие прозрачный переход между стандартным 100Base-T и 10BASE-T1L. Первым выпущенным устройством, которое уже находится в массовом производстве является неуправляемый коммутатор NSM-2402-T1L.

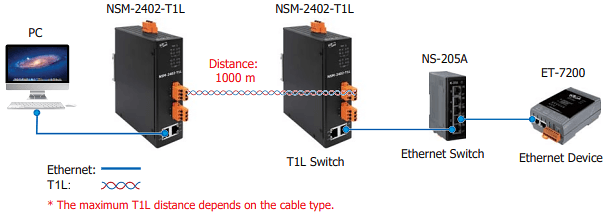

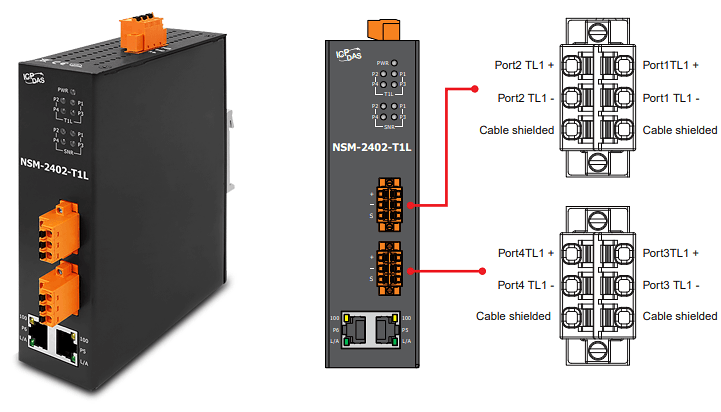

Он оснащен 4 портами 10BASE-T1L, реализованными на базе 2-контактных съемных клеммных блоков для надежного подключения витой пары. Для подключения к магистральной сети предприятия предусмотрены 2 порта 100Base-T с разъемом RJ-45. По портам T1L поддерживается стабильная передача данных на расстояние до 1000 метров, что делает этот коммутатор идеальным для распределенных объектов, таких как склады, аэропорты или протяженные производственные линии.

В части электропитания поддерживается широкий диапазон входного напряжения от +12 до +48 В постоянного тока с резервированием. Металлический корпус со степенью защиты IP30 обеспечивает эффективный теплоотвод и защиту от механических воздействий. Коммутатор сохраняет работоспособность в диапазоне температур от -25 до +75°C, что позволяет устанавливать его в неотапливаемых шкафах автоматики. Использование неуправляемого коммутатора минимизирует время настройки системы и снижает вероятность ошибок конфигурации, что особенно важно на этапе развертывания сети T1L на объекте. Для диагностики состояния линии T1L на фронтальную часть устройства выведены светодиодные индикаторы, сигнализирующие о качестве соединения.

Модули распределенного ввода-вывода серии ETL-2200

Серия ETL-2200 представляет собой новое поколение интеллектуальных модулей ввода-вывода, которые объединяют в себе проверенную схемотехнику серии ET-2200 и возможности интерфейса 10BASE-T1L. Все модули этой серии оснащены встроенным двухпортовым коммутатором T1L, что позволяет строить сети с топологией «цепочка», радикально сокращая затраты на кабель.  Ниже представлен детальный обзор моделей по функциональным группам.

Модули аналогового ввода (AI) предназначены для высокоточного сбора данных от широкого спектра первичных преобразователей. Использование T1L позволяет передавать результаты измерений в цифровом виде без потери точности на длинных дистанциях.

• ETL-2217 - универсальный модуль аналогового ввода, поддерживающий 8 дифференциальных или 16 несимметричных каналов. Он позволяет измерять напряжение в диапазонах до ±10 В и ток (0/4~20 мА) с разрешением 16 бит и точностью ±0,1% от шкалы. Особенностью модуля является возможность программной настройки каждого канала и высокая частота дискретизации - до 200 Гц на группу каналов в быстром режиме.
• ETL-2215H / ETL-2215H-16: специализированный модуль для измерения температуры с помощью термометров сопротивления (RTD). Поддерживает 8 каналов для подключения датчиков типов Pt100, Ni120, Cu50 и Cu100. Частота опроса оптимизирована для температурных процессов и составляет 1,5/90 Гц на канал.
• ETL-2218H / ETL-2218H-16: модуль для работы с термопарами 8 или 16 типов (J, K, T, E, R, S, B, N, C, L, M, LDIN43710). Устройство включает в себя прецизионные цепи компенсации холодного спая и обеспечивает гальваническую изоляцию до 3000 В постоянного тока.

Модули аналогового вывода (AO) используются для формирования управляющих сигналов для исполнительных устройств.

• ETL-2224: модуль с 4 каналами аналогового вывода с 12-битным разрешением. Поддерживает стандарты напряжения (0~10 В, ±10 В) и тока (0/4~20 мА).
• ETL-2228: 8-канальный прецизионный модуль с разрешением 16 бит. Обладает функцией «безопасного значения» (Safe Value), которая автоматически устанавливает выходы в заданное состояние при потере связи с контроллером.

Модули цифрового ввода и вывода (DI/DO) - базовые элементы для мониторинга дискретных датчиков и управления реле или пускателями.

• ETL-2251 / ETL-2251-32: модули только с цифровыми входами (16 или 32 канала). Поддерживают типы контактов Wet (мокрый) и Dry (сухой), работу в режимах Sink/Source. Каждый вход может использоваться как 32-битный счетчик импульсов с частотой до 3 кГц, что позволяет интегрировать расходомеры или энкодеры напрямую в сеть T1L.
• ETL-2242U / ETL-2242U-32: модули цифрового вывода, использующие универсальную технологию Push-Pull. Это позволяет одному и тому же выходу работать как на нагрузку, подключенную к плюсу питания (Source), так и к общему проводу (Sink). 32-канальная версия ETL-2242U-32 обеспечивает высокую плотность монтажа, поддерживая ток до 300 мА на канал.
• ETL-2255 / ETL-2255U-32: комбинированные модули. Модель ETL-2255 содержит по 8 каналов DI и DO (открытый коллектор, Sink, 650 мА). Модель ETL-2255U-32 предлагает 16 каналов DI и 16 каналов DO типа Push-Pull (300 мА), что делает ее оптимальным выбором для автоматизации шкафов управления с большим количеством сигналов.

Релейные модули и многофункциональные устройства

• ETL-2260: гибридный модуль, содержащий 6 цифровых входов (Wet/Dry) и 6 электромеханических реле типа Form A (нормально разомкнутые). Реле рассчитаны на коммутацию тока до 5 А при напряжении 250 В переменного тока, что достаточно для прямого управления насосами или освещением.
• ETL-2226: самый универсальный модуль в линейке. В одном компактном корпусе объединены 8 аналоговых входов, 2 аналоговых выхода, 2 цифровых входа (с функцией счетчика) и 2 цифровых выхода. Это решение позволяет полностью автоматизировать небольшой технологический узел.

Программные возможности и сетевые протоколы

Устройства серии ETL выделяются на фоне конкурентов не только аппаратными характеристиками, но и глубокой программной интеграцией, которая значительно упрощает жизнь инженеру. В эпоху IIoT передача данных в реальном времени в облако становится стандартом. Модули ETL поддерживают протокол MQTT (v3.1.1), работая в качестве MQTT-клиентов. Они могут публиковать состояние своих каналов на брокер (например, серии BRK-2841M) и подписываться на управляющие топики. Механизм Keep-Alive и функция Trap обеспечивают надежность: при потере связи с брокером модуль переходит в режим автоматического переподключения, а при критических событиях отправляет уведомление администратору. Это позволяет создавать масштабируемые системы мониторинга без необходимости написания сложного программного кода на уровне контроллера.

Благодаря поддержке протокола SNMP V2c, модули ввода-вывода становятся видимыми для стандартных систем мониторинга сетевой инфраструктуры («Aggregate», «Пульт» и др.). Системные администраторы могут отслеживать аптайм устройств, загрузку интерфейсов T1L и получать уведомления о перезагрузках или ошибках электропитания через стандартные MIB-файлы.

Логика I/O Pair-Connection

Уникальная функция «зеркалирования» сигналов между устройствами передалась от предыдущих поколений Ethernet модулей. Работает как автоматическое пробрасывание входного сигнала на одном модулей в выходной канал на другом. Например, дискретный сигнал, поступивший на вход модуля ETL в одном здании, может быть мгновенно передан на релейный выход модуля в другом здании, находящемся на расстоянии 1 км. Это взаимодействие происходит на уровне прошивки модулей по протоколу Modbus TCP в режимах Push или Pull, что исключает задержки, связанные с обработкой в ПЛК или SCADA-системе.

Механизм LAN Bypass: Гарантия непрерывности связи

Для предотвращения сбоев в цепи ICP DAS внедрила технологию LAN Bypass. Внутри каждого модуля установлено механическое реле, которое в нормальном состоянии разомкнуто. Если модуль теряет электропитание или происходит критический сбой прошивки, реле автоматически замыкает входной и выходной порты Ethernet между собой. Таким образом, данные продолжают проходить через неисправный узел к остальным участникам сети, обеспечивая живучесть всей системы автоматизации.

Использование решений на базе 10BASE-T1L позволяет унифицировать сетевую инфраструктуру, повысить пропускную способность каналов связи и обеспечить защищенную передачу данных на уровне полевых датчиков и исполнительных механизмов.
