Сравнение моделей частотных преобразователей Xinje: какой выбрать?

Оглавление

• Сравнение моделей частотных преобразователей Xinje: какой выбрать?
• Пуск двигателей и роль VFD

• Серия VH1 — доступное и универсальное решение

• Ключевые функции серии VH1

• Аппаратная часть устройства

• Преимущества использования

• Области применения

• Серия VH5 — точность управления и расширенные коммуникации

• Ключевые особенности

• Аппаратные характеристики

• Преимущества серии VH5

• Области применения

• Серия VH6 — вершина производительности и автоматизации

• Основные функции

• Аппаратные характеристики

• Преимущества

• Сферы применения

• Серия VHL — компактные и надёжные преобразователи для базовых применений

• Основные возможности

• Аппаратные характеристики

• Преимущества серии VHL

• Области применения

• Сравнительная таблица серий частотных преобразователей Xinje

Частотные преобразователи (VFD, Variable Frequency Drives) — это высокотехнологичные устройства для управления асинхронными и синхронными электродвигателями. Их применение позволяет значительно повысить эффективность работы оборудования, увеличить надёжность и обеспечить гибкость технологических процессов.
Компания Xinje уверенно занимает позиции на рынке промышленной автоматизации, предлагая частотные преобразователи для различных областей применения: от коммерческих установок до сложных промышленных систем с расширенными возможностями связи.

В этом кратком обзоре рассмотрим все актуальные линейки преобразователей Xinje — VH1, VH5, VH6 и VHL — каждая из которых отличается своими функциями, уровнями управления, поддержкой коммуникационных протоколов и встроенными системами защиты и интеллектуального контроля.

Пуск двигателей и роль VFD

Традиционные методы запуска электродвигателей, такие как магнитные пускатели, схемы «звезда-треугольник» или автотрансформаторы, имеют ряд недостатков — прежде всего высокий пусковой ток и резкое механическое воздействие на оборудование.
Использование частотных преобразователей позволяет плавно запускать двигатели, снижая пиковые нагрузки и продлевая срок службы оборудования.

Частотные преобразователи находят широкое применение в таких сферах, как:

• Металлургия и горнодобывающая промышленность (конвейеры);
• Краны, подъемные механизмы;
• Прессы;
• Намоточные и размоточные устройства;
• Высокоскоростные станки;
• Вентиляция промышленных объектов и шахт;
• Насосные станции для водоснабжения, канализации и нефтегазовой отрасли;
• Охлаждающие башни;
• Оборудование для химической и пищевой промышленности (миксеры, дозаторы, компрессоры) и многое другое.

В России частотные преобразователи получили широкое распространение при строительстве новых объектов. Однако на уже действующих предприятиях, где модернизация ещё не проводилась, часто продолжают использовать устаревшие методы запуска двигателей. Переход на современные частотные преобразователи позволяет значительно сократить энергопотребление, уменьшить износ оборудования и повысить управляемость технологических процессов.

Серия VH1 — доступное и универсальное решение

Модели серии VH1 от Xinje — это универсальные преобразователи частоты с поддержкой векторного управления в открытом контуре (без обратной связи). Они совместимы как с однофазной, так и с трёхфазной сетью напряжением 220 В или 380 В, в диапазоне мощностей от 0,4 до 15 кВт. Все модификации с литерой "B" в названии оснащены встроенным тормозным модулем.

Ключевые функции серии VH1:

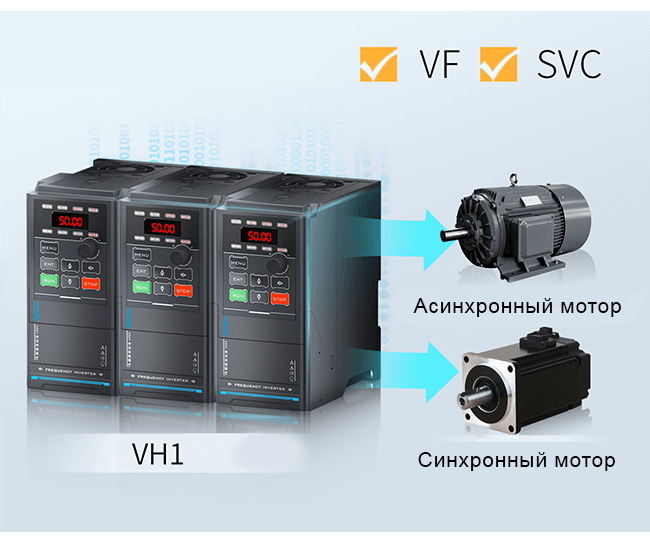

• Поддержка скалярного (V/F) и векторного управления без обратной связи (SVC);

• Разнообразные способы задания частоты: встроенная или выносная панель, аналоговые сигналы (0–10 В / 0–20 мА), RS-485 (Modbus-RTU/ASCII), многоступенчатое задание скорости, PID-регулятор, встроенная простая ПЛК-логика;
• Автоматическая настройка параметров двигателя для повышения точности работы;
• Режим раскачивания частоты (swing frequency) для текстильных машин и вентиляторов;
• Ограничение длины и функция счётчика;
• Возможность реализации многоступенчатых скоростей без внешнего контроллера;

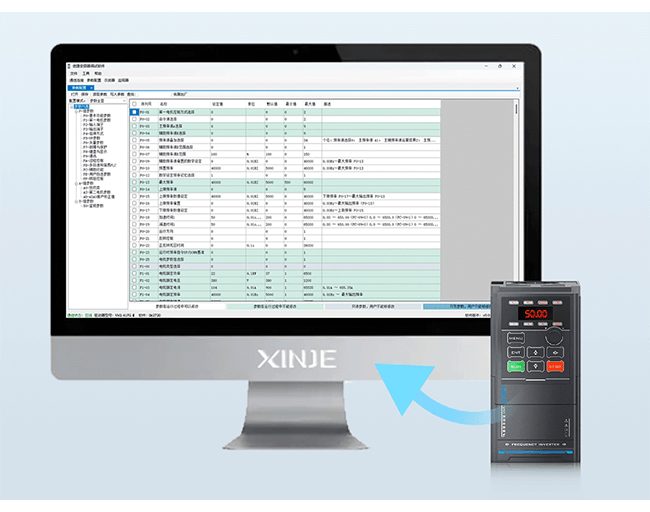

• Поддержка программного обеспечения для удобной настройки и диагностики;

• Встроенная защита от перегрузок, коротких замыканий, перенапряжений и перегрева;

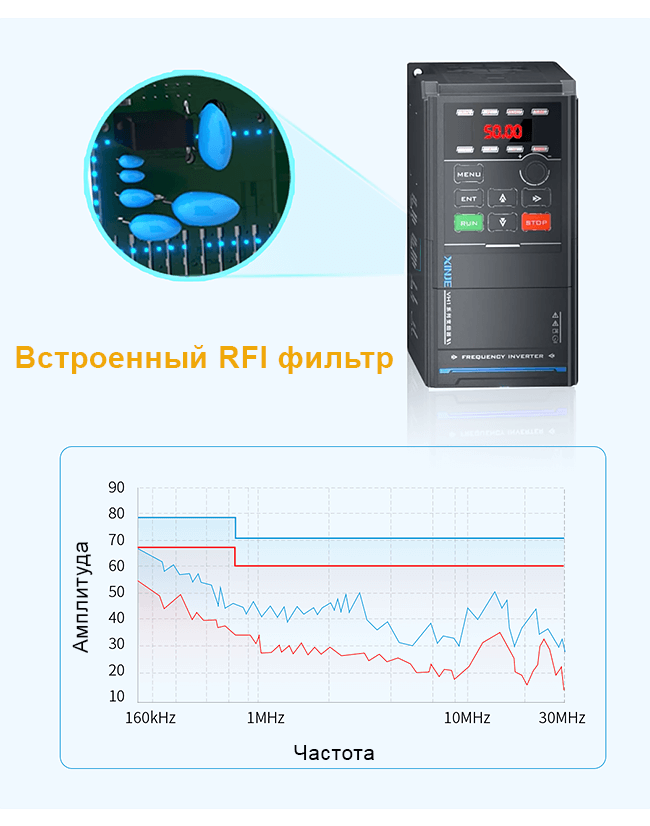

• Эффективные встроенные фильтры подавления электромагнитных помех (EMC);

• Применение IGBT-модулей, выдерживающих кратковременные перегрузки до 150% от номинала в течение 1 минуты;
• Полная поддержка протокола Modbus-RTU через интерфейс RS-485.

Аппаратная часть устройства

Управляющий модуль включает в себя:

• 5 дискретных входов типа X (поддержка NPN/PNP-схем),
• 1 релейный выход,
• 1 аналоговый вход (AI1),
• 1 аналоговый выход (AO),
• Источники питания на 10V и 24V для внешних устройств.
• Операторская панель оснащена восемью кнопками управления, светодиодной индикацией состояния и встроенным потенциометром для регулирования скорости.

• Компактный корпус, оптимизированный для удобной установки в шкафах управления.

• Эффективная система охлаждения позволяет устанавливать оборудование как вертикально, так и в ряд.
• Защитное покрытие плат обеспечивает стойкость к воздействию масляного тумана, влаги, пыли и агрессивных сред, повышая срок службы устройства.

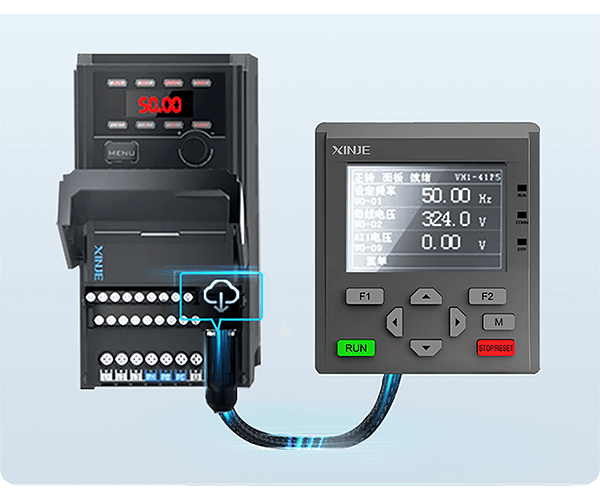

• Поддерживается подключение внешней ЖК-панели управления модели VH1-PE100.

Раздельная вентиляция:

• Потоки охлаждающего воздуха не соприкасаются с электроникой, предотвращая накопление пыли и конденсата на платах;
• Эффективный теплоотвод способствует стабильной работе устройства;
• Снижается риск повреждения компонентов, что особенно важно при эксплуатации в тяжёлых промышленных условиях.

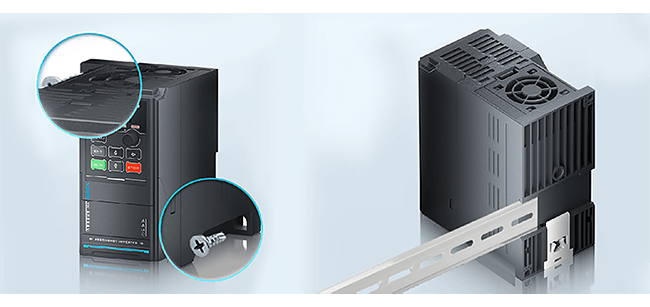

• Возможна установка устройства на стену или DIN-рейку.

Преимущества использования

• Интуитивно понятная настройка и удобство эксплуатации;
• Встроенная тормозная функция без необходимости установки внешнего модуля;
• Реализация базовых логических алгоритмов без использования ПЛК;
• Компактный форм-фактор и доступная стоимость.

Области применения

Частотные преобразователи этой серии оптимальны для использования в небольших автоматизированных системах и стандартных промышленных установках, где требуется компактное, надёжное и простое в эксплуатации решение.

Основные направления применения:

• Оборудование для деревообработки (шлифовальные, резательные, кромкообрабатывающие станки);
• Машины для упаковки и фасовки продукции;
• Конвейерные линии для консервирования и сортировки товаров;
• Транспортные системы и логистические конвейеры;
• Автоматизированные сборочные линии малой мощности;
• Вентиляционные системы и насосные станции.

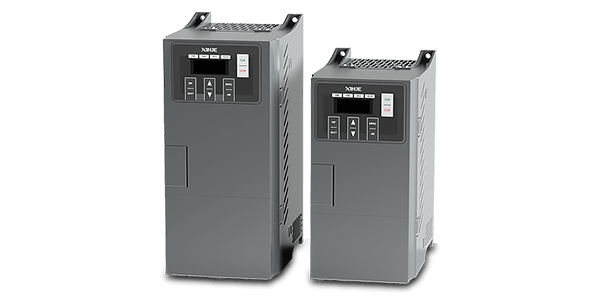

Серия VH5 — точность управления и расширенные коммуникации

Частотные преобразователи линейки VH5 разработаны для применения в системах, где требуется высокая точность регулирования, гибкость настройки и поддержка промышленных сетевых протоколов, таких как EtherCAT и CANopen. Эти устройства обеспечивают как векторное управление с обратной связью, так и открытое векторное управление, что делает их отличным выбором для решений, требующих стабильной работы и быстрого отклика — например, для экструдеров, лифтов, упаковочных линий и текстильных машин.

Ключевые особенности

• Поддержка векторного управления без датчика скорости (SVC) и скалярного управления (V/F);
• Возможность работы с двумя электродвигателями: система хранения двух наборов параметров позволяет быстро переключаться между моторами без необходимости перепрограммирования;
• Расширенное PID-регулирование:
• Два независимых ПИД-регулятора;
• Множество источников обратной связи: аналоговый сигнал, Modbus, EtherCAT;
• Ручная настройка коэффициентов пропорциональности, интегрирования и дифференцирования;
• Автоматическое и ручное переключение режимов управления;
• Функции стабилизации и предотвращения скачков регулирования;
• Гибкая логика выбора источников задания и обратной связи;
• Встроенная простая ПЛК (Simple PLC), мультискоростной режим управления;
• Управление через аналоговые входы, по протоколу Modbus (дополнительно CANopen/EtherCAT через опционные модули);
• Виртуальные входы/выходы (замена физических сигналов программными);
• Возможность подключения внешних сетевых модулей:
• VH5-CC100 для EtherCAT;
• VH5-CN100 для CANopen;
• Дополнительные функции: swing frequency, контроль длины, счётчик импульсов, режим "Textile" и виртуальная коммутация сигналов.

Аппаратные характеристики

• Диапазон мощностей: от 0,75 до 5,5 кВт;
• Модульная архитектура с возможностью расширения за счёт дополнительных сетевых плат;
• 6 дискретных входов и 2 релейных выхода;
• 2 аналоговых входа и 2 аналоговых выхода;
• Интерфейс RS-485 с поддержкой Modbus-RTU;
• Встроенный тормозной модуль в большинстве моделей.

Преимущества серии VH5

• Идеально подходят для задач, требующих высокой точности и стабильности работы;
• Легко интегрируются в современные промышленные сети;
• Обеспечивают надёжное управление даже при малых оборотах двигателя;
• Полная совместимость с промышленными стандартами CiA402 и такими системами, как TwinCAT, Codesys, Omron и другими.

Области применения

Преобразователи серии VH5 находят применение в высокотехнологичных установках, где особенно важны гибкость настройки, точность и сетевые коммуникации:

• Линии производства с переменной нагрузкой;
• Экструзионное и формовочное оборудование;
• Машины для резки, перемотки и намотки в текстильной и бумажной промышленности;
• Упаковочные линии и системы нанесения этикеток;
• Автоматизированные склады и подъемно-транспортные механизмы;
• Высокоточные станки с обратной связью и встроенной логикой управления.

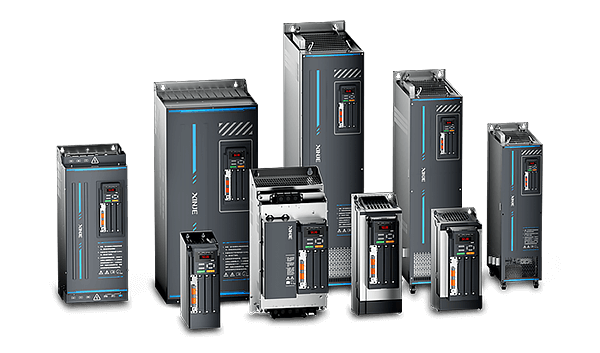

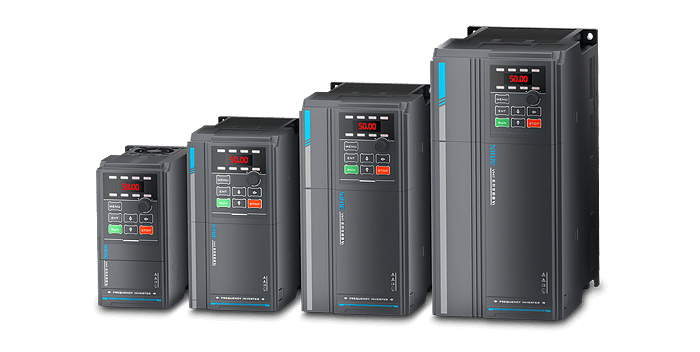

Серия VH6 — вершина производительности и автоматизации

Частотные преобразователи серии VH6 от Xinje представляют собой премиальное решение для задач, требующих максимальной мощности, гибкости расширения и широкой сетевой совместимости. Эти устройства поддерживают передовые технологии управления — от векторного и моментного регулирования до многоступенчатой настройки частоты и встроенной логики управления. VH6 оптимально подходит для масштабных производственных линий, тяжёлого оборудования и цифровых систем автоматизации.

Основные функции

• Реализация векторного управления с обратной связью (FVC) и без неё (SVC), а также классического скалярного регулирования V/F;
• Поддержка работы с двумя электродвигателями с индивидуальными наборами параметров;
• Интеграция в промышленные сети через Modbus-RTU, EtherCAT и CANopen (с перспективой поддержки Modbus TCP и Profinet);
• Расширенные алгоритмы управления:
• Два полноценных PID-регулятора с детальной настройкой;
• Swing frequency (раскачивание частоты);
• Управление длиной перемещения (fixed-length) и подсчёт импульсов;
• 16 предустановок частоты и встроенная Simple PLC;
• Переключение между двумя наборами параметров двигателей для основного и вспомогательного моторов;
• Технология "отслеживания скорости при перезапуске" для мягкого пуска вращающегося двигателя без остановки;
• Автоматические ограничения по току, моменту и напряжению.
• Работа с виртуальными входами/выходами;

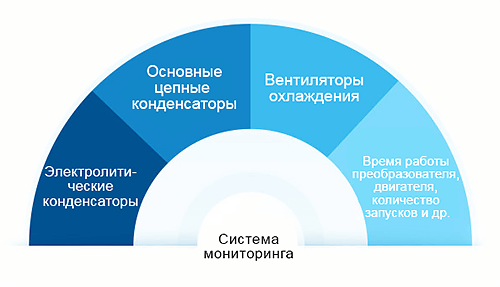

• Развитая система защиты и диагностики оборудования;

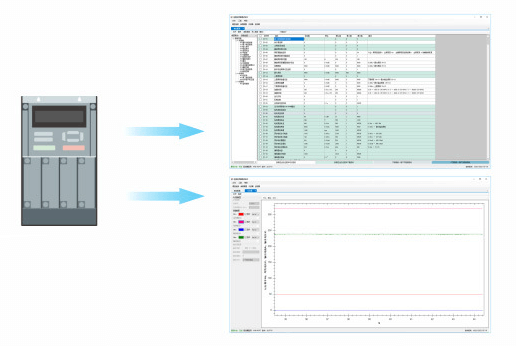

• Простая настройка и обслуживание через специализированное ПО;

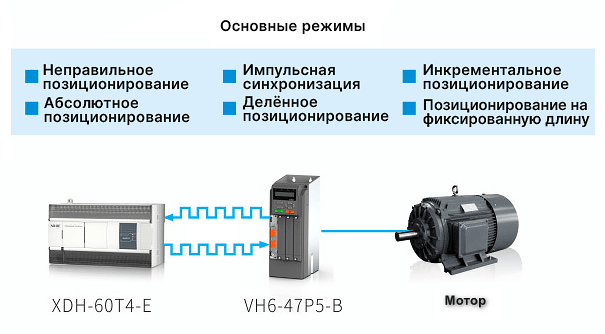

• Функции базового позиционирования с использованием импульсных команд и обратной связи от энкодеров, контроль выполненного перемещения в замкнутом контуре.

Энергоэффективность

Использование DC-реакторов:

• Повышение коэффициента мощности (cosφ);
• Снижение пусковых токов и высокочастотных помех;
• Уменьшение гармонических искажений;
• Увеличение срока службы оборудования.

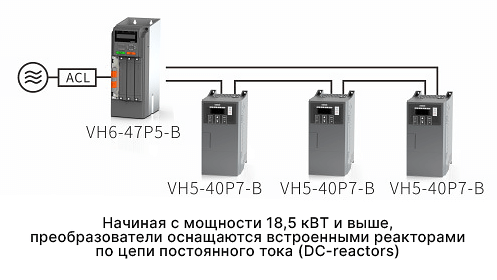

Возможность объединения преобразователей через общую DC-шину:

• Перераспределение энергии торможения между устройствами;
• Снижение общего энергопотребления за счёт рекуперации.

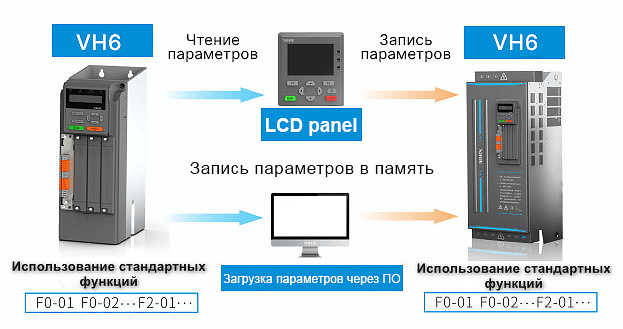

• Удобная передача параметров между преобразователями для ускорения настройки.

Аппаратные характеристики

• Диапазон мощностей: от 3,7 до 450 кВт;
• Наличие четырёх слотов расширения (A, B, C, D):
• A — базовый модуль интерфейсов VH6-A100;
• B — расширение аналоговых и дискретных каналов VH6-B100;
• C — модули сетевой интеграции VH6-CN100 CANopen/VH6-CC100 EtherCAT;
• D — подключение энкодеров различного типа VH6-DM200.
• До 8 дискретных входов и 4 выходов, аналоговые входы/выходы;
• В комплекте поставляется панель управления VH6-PE100 (опции: VH6-PE200 с потенциометром и VH6-PC100 с функцией клонирования настроек);
• Надёжная электромагнитная защита (EMC);
• Возможность плотного и вертикального монтажа в шкафах управления.

Преимущества

• Максимальная производительность среди всех серий Xinje;
• Высочайшая масштабируемость и гибкость для сложных автоматизированных систем;
• Поддержка ведущих промышленных стандартов и решений: TwinCAT, Codesys, Omron, Keyence, Beckhoff и других.

Сферы применения

Частотные преобразователи серии VH6 созданы для тяжёлых промышленных условий и требовательных к автоматизации процессов. Они применяются в:

• Машиностроении и металлообработке (прессы, фрезерные центры);
• Подъёмных механизмах, кранах;
• Роботизированных линиях и комплексных транспортных системах;
• Станциях высокого давления и мощных компрессорных установках;
• Производственных процессах по выпуску пластика, стекла, резины и цемента;
• Интегрированных системах SCADA и ПЛК-сетях с EtherCAT/CANopen.

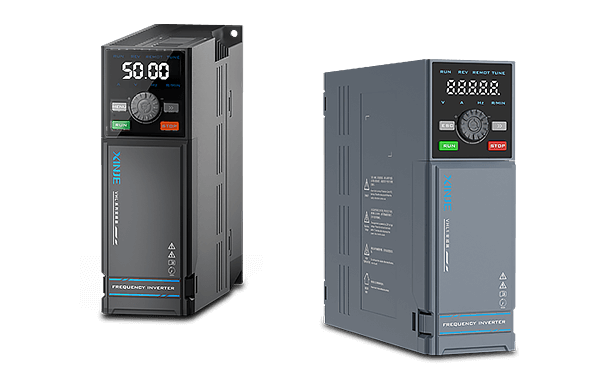

Серия VHL — компактные и надёжные преобразователи для базовых применений

Линейка VHL от Xinje представляет собой компактные, экономичные частотные преобразователи, предназначенные для решения простых задач регулирования скорости электродвигателей. Эти устройства идеально подходят для эксплуатации на вентиляторах, насосах, конвейерах, миксерах и другом оборудовании малой и средней мощности, где не требуется сложное управление.

Основные возможности

• Режим скалярного управления (V/F) и векторное управление без обратной связи (SVC);
• Два независимых набора параметров двигателя;
• Встроенная простая логика (Simple PLC) с поддержкой до 16 шагов;
• Управление частотой через аналоговый вход или клавиатуру;
• Многоступенчатое задание скорости (Multi-speed режим);
• Несколько вариантов пуска и останова двигателя;
• Интерфейс Modbus-RTU через RS-485;
• Интегрированный двухканальный ПИД-регулятор;
• Плавный запуск двигателя с функцией отслеживания текущей скорости;
• Таймерные функции с возможностью работы до 6500 минут;
• Базовые тормозные функции в модификациях с индексом "-B".

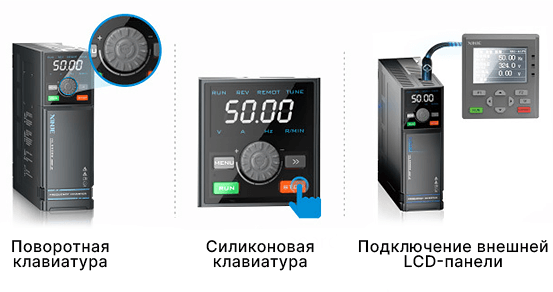

Простая отладка и настройка через:

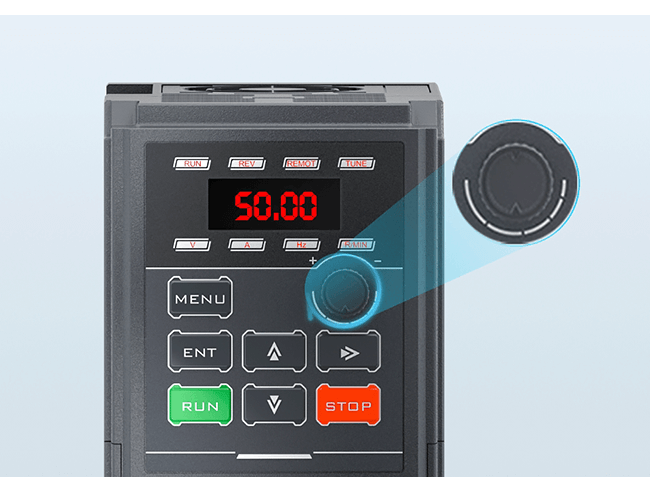

• Поворотный энкодер Flying Shuttle — обеспечивает быстрое изменение параметров благодаря удобной конструкции с кнопкой выбора;
• Силиконовую клавиатуру с улучшенным тактильным откликом и высокой износостойкостью;
• Подключение внешней LCD-панели для быстрой загрузки/сохранения параметров и упрощения копирования настроек между преобразователями.

Аппаратные характеристики

• Диапазон мощностей: от 0.4 до 1.5 кВт;
• Поддержка однофазных и трёхфазных сетей;
• 5 цифровых входов, 1 релейный выход;
• 2 аналоговых входа и 1 аналоговый выход;

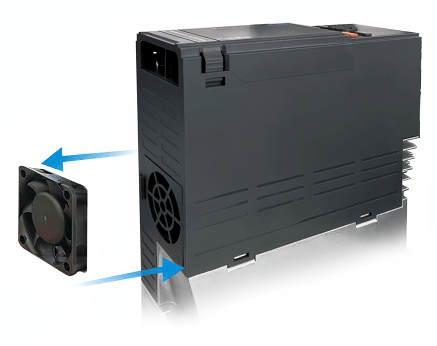

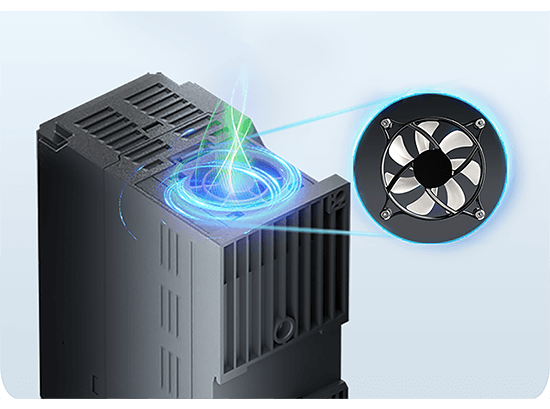

• Инновационная конструкция вентилятора с быстрой заменой по принципу "plug-in" для удобства сервисного обслуживания;

• Панель управления с 8 кнопками и LED-индикацией;

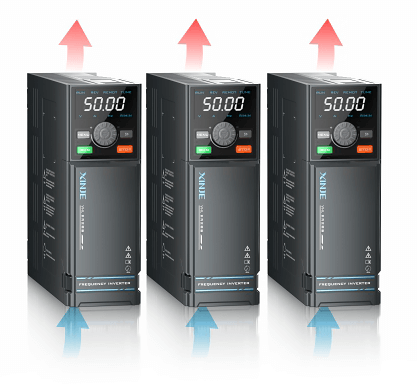

• Независимая система охлаждения, защищающая электронику от пыли и влаги, тем самым увеличивая срок службы оборудования;

• Компактный корпус, лёгкий монтаж.

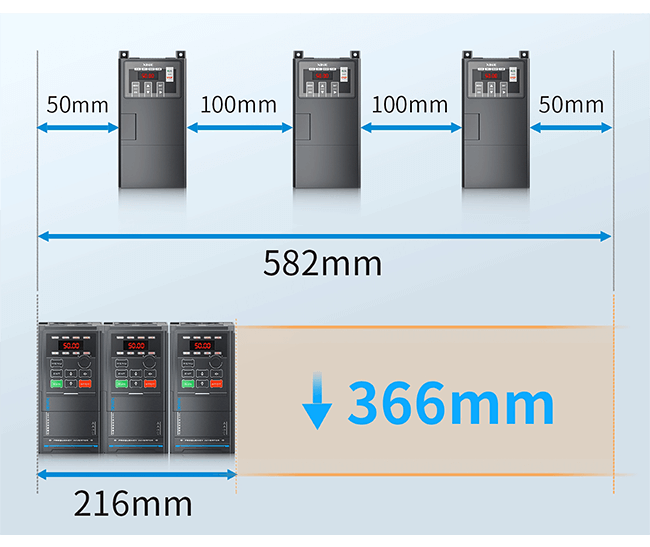

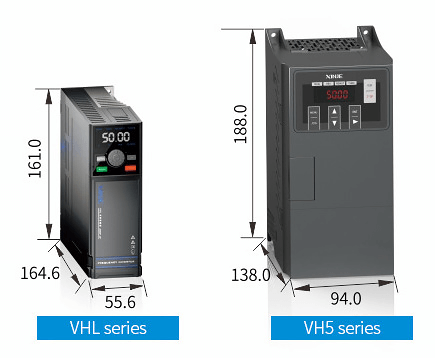

Компоновка "book style" (вертикальный узкий корпус) позволяет экономить до 70% пространства по ширине и уменьшать общий объём установки на 30% по сравнению с традиционными моделями (например, VH5).

Такое решение особенно эффективно для установки в узких шкафах, на DIN-рейках и в плотных распределительных щитах.

Преимущества серии VHL

• Выгодное сочетание цены и функционала;
• Оптимальное решение для управления вентиляторами, насосами, конвейерами;
• Простота эксплуатации и минимальные требования к техническому обслуживанию;
• Высокая устойчивость к помехам и стандартным ошибкам работы.

Области применения

Частотные преобразователи VHL предназначены для простых, недорогих систем управления, где необходимы базовые функции регулирования скорости и надёжность без излишней сложности.

Используются в:

• Вентиляционных и вытяжных установках;
• Насосах для циркуляции и дренажа;
• Малых компрессорах;
• Ленточных конвейерах, дозаторах;
• Небольших станках общего назначения;
• Системах отопления и кондиционирования в бытовом и промышленном сегменте.

Сравнительная таблица серий частотных преобразователей Xinje
