Компания COME-STAR является производителем промышленного коммуникационного оборудования для автоматизации, энергетики, транспорта и систем мониторинга. В линейке компании представлены Ethernet-коммутаторы, преобразователи интерфейсов, промышленные шлюзы и IIoT-устройства.

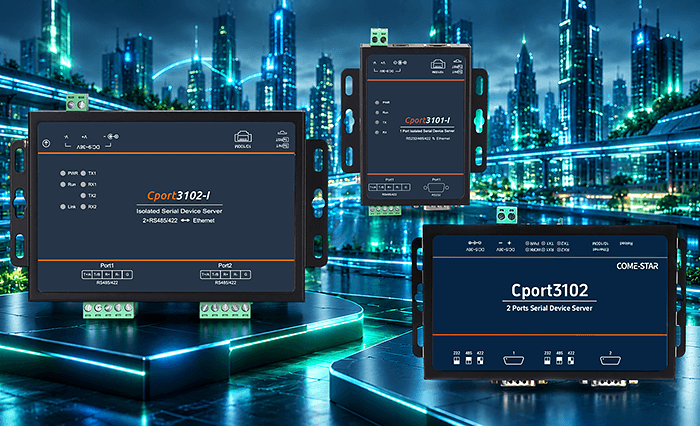

Одним из решений для подключения последовательного оборудования к сети является серия Cport — промышленные серверы последовательных интерфейсов с портами RS-232, RS-422 и RS-485.
Устройства серии позволяют подключать контроллеры, счётчики, датчики, панели оператора, частотные преобразователи и другое оборудование с последовательными интерфейсами к системам автоматизации, диспетчеризации и мониторинга без замены уже установленного оборудования.
| Возможности | Серия Cport |
|---|---|
| Последовательные интерфейсы | RS-232, RS-422, RS-485 |
| Количество последовательных портов | От 1 до 32 |
| Ethernet-интерфейсы | 1 или 2 порта 10/100Base-T(X); до 2 гигабитных Combo-портов |
| Режимы передачи данных | TCP Server/Client, UDP Server/Client, UDP Multicast, Pair Connection |
| Виртуальный COM-порт | Поддерживается |
| Modbus | Преобразование Modbus RTU/ASCII в Modbus TCP |
| Монтаж | Настенный, панельный, DIN-рейка или 19-дюймовая стойка |
| Питание | 5–36 VDC, 9–36 VDC или 85–264 VAC / 110–370 VDC |
| Рабочая температура | −40…+85 °C |

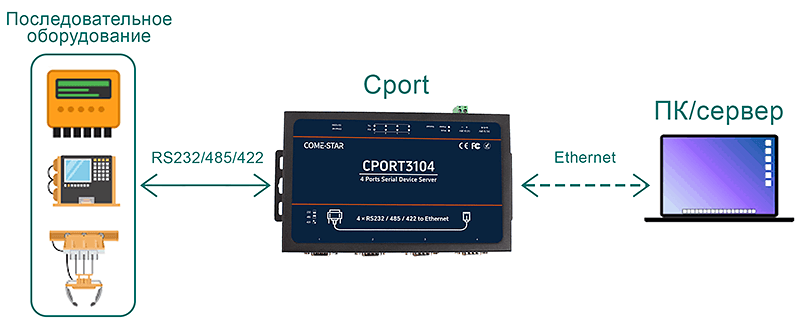

Рассмотрим основные варианты применения устройств серии Cport. Первый из них — подключение оборудования с последовательными интерфейсами к Ethernet-сети.
При передаче данных через Ethernet устройства Cport работают как преобразователи интерфейсов в Ethernet. Данные передаются прозрачно, что позволяет подключать последовательное оборудование к ПК, серверу или системе управления.
Поддержка виртуального COM-порта позволяет использовать подключённое через Ethernet устройство в программном обеспечении как локальный COM-порт.

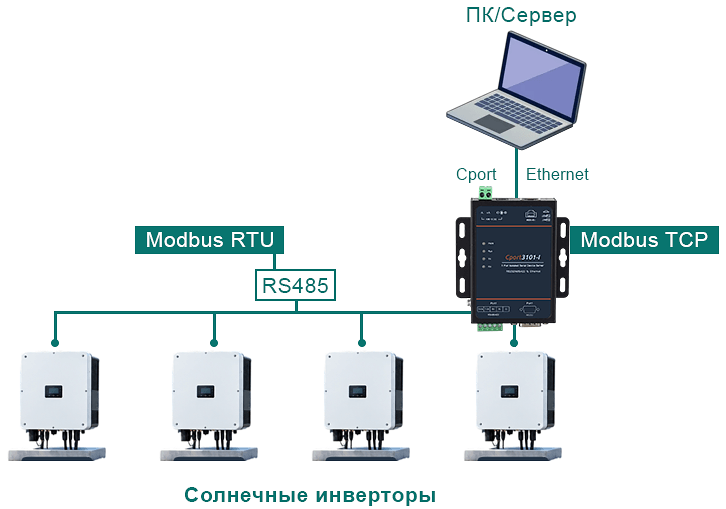

Помимо этого, важной особенностью серии Cport является поддержка протоколов Modbus RTU/ASCII и Modbus TCP, что позволяет использовать устройства для подключения полевого оборудования к SCADA-системам и системам мониторинга.
Таким образом, устройства серии Cport поддерживают основные режимы передачи и преобразования данных.
| Режим работы | Назначение |
|---|---|
| Прозрачная передача COM в Ethernet | Передача данных с RS-232/RS-422/RS-485 по Ethernet без изменения формата обмена данными |
| Виртуальный COM-порт | Работа с удалённым последовательным устройством как с локальным COM-портом ПК |
| Modbus-шлюз | Преобразование Modbus RTU/ASCII в Modbus TCP для передачи данных в SCADA, сервер или систему мониторинга |
В моделях Cport с двумя независимыми Ethernet-портами подключённое оборудование можно разделять по разным сетевым сегментам. При этом последовательные порты одновременно работают в разных режимах.
На схеме ниже показан пример такой конфигурации: порт COM1, работающий через Ethernet 1, выполняет преобразование Modbus RTU в Modbus TCP, а порты COM2 и COM3 через Ethernet 2 работают независимо в режимах Virtual COM (прозрачная передача) и TCP Client/Server соответственно.
В результате Cport позволяет объединить оборудование с разными последовательными интерфейсами в Ethernet-сеть и передавать данные в систему верхнего уровня без замены уже установленного оборудования.
Ниже приведены основные модели серии Cport.
| Модель | Ethernet | Количество COM-портов | Последовательные интерфейсы | Независимые Ethernet-порты |
|---|---|---|---|---|
| Cport3101 | 1 × 10/100Base-T(X) | 1 | RS-232 / RS-422 / RS-485 | |
| Cport3101-W | 1 × 10/100Base-T(X) | 1 | RS-232 или RS-485 | |

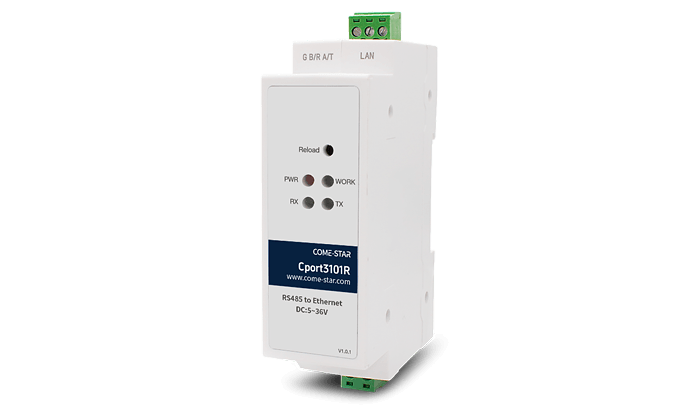

| Cport3101R | 1 × 10/100Base-T(X) | 1 | RS-232 / RS-485 | |
| Cport3101-I | 1 × 10/100Base-T(X) | 1 | Изоляция RS-232 / RS-422 / RS-485 | |
| Cport3101R-W | 1 × 10/100Base-T(X) | 1 | RS-232 / RS-485 | |
| Cport3102 | 1 × 10/100Base-T(X) | 2 | RS-232 / RS-422 / RS-485 | |
| Cport3102R | 1 × 10/100Base-T(X) | 2 | RS-232 / RS-485 | |
| Cport3102-I | 1 × 10/100Base-T(X) | 2 | Изоляция RS-485 / RS-422 | |
| Cport3104 | 1 × 10/100Base-T(X) | 4 | RS-232 / RS-422 / RS-485 | |
| Cport3104-I | 1 × 10/100Base-T(X) | 4 | Изоляция RS-485 / RS-422 | |
| Cport3108-232 | 1 × 10/100Base-T(X) | 8 | RS-232 | |
| Cport3108-RJ | 1 × 10/100Base-T(X) | 8 | RS-232 / RS-422 / RS-485, RJ45 | |
| Cport3108-485 | 2 × 10/100Base-T(X) | 8 | RS-485 | |
| Cport3208-RJ-AD220 | 2 × 10/100Base-T(X) | 8 | RS-232 / RS-422 / RS-485, RJ45 | ✓ |
| Cport3208-AD220 | 2 × 10/100Base-T(X) | 8 | RS-232 / RS-485 | ✓ |
| Cport3208-I-AD220 | 2 × 10/100Base-T(X) | 8 | Изоляция RS-485 / RS-422 | ✓ |
| Cport3216-AD220 | 2 × 1G Combo | 16 | RS-232 / RS-485 | ✓ |
| Cport3216-I-AD220 | 2 × 1G Combo | 16 | Изоляция RS-485 / RS-422 | ✓ |
| Cport3232-2AD220 | 2 × 1G Combo | 32 | RS-232 / RS-422 / RS-485, RJ45 | ✓ |
