Когда мы проектируем промышленную систему или специализированный компьютер, мы часто сталкиваемся с одной и той же дилеммой: готовых решений «все в одном» не существует, а разработка уникальной материнской платы под конкретный проект — это долго и неоправданно дорого.
В этой ситуации модульный подход — не просто удобство, а способ сохранить гибкость. Компания Innodisk пошла по пути создания «конструктора» для инженеров, предлагая расширять возможности систем через стандартные слоты (mPCIe, M.2) и шину PCIe. Это позволяет адаптировать базовое шасси под требования заказчика за считанные минуты.
Давайте разберем, как дополнительные модули помогают решать реальные задачи без перепроектирования всей архитектуры.

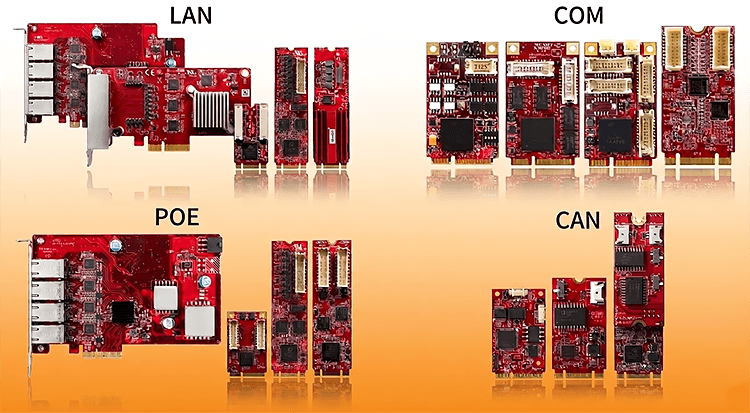

Networking
LAN и POE
Дополнительные сетевые порты в промышленном ПК нужны не только для расширения пропускной способности. Часто это вопрос физического разделения сетей (например, управления и видеонаблюдения) или обеспечения защиты оборудования.
|
Форм-факторы |
Low Profile PCIe, mPCIe, Standard PCIe, M.2 A+E, M.2 B+M |
|
Интерфейсы |
GbE LAN, 2.5 GbE, 10 GbE, Fiber Optical |
|
Количество портов |
1, 2 или 4 порта |
Критерии выбора и серии:
-

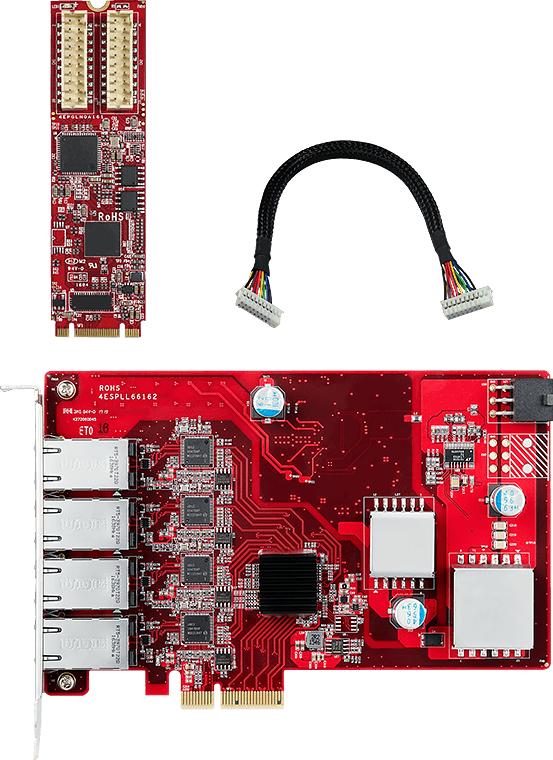

Скорость и ИИ: Серия EGPL (2.5/10 GbE) востребована в задачах машинного зрения, где стандартного гигабита не хватает для передачи потока с камер высокого разрешения.

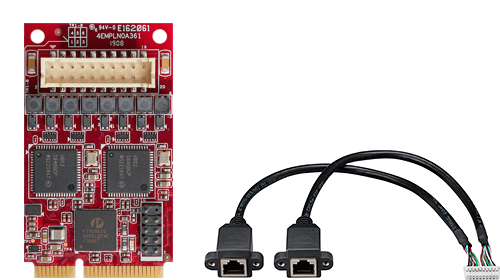

- Защита системы: Серия EMPL оснащена гальванической развязкой. Это «страховка» для материнской платы: при скачке напряжения в сети выгорит только модуль, а не дорогостоящий вычислительный узел.
- Питание (PoE+): Модули EGPL позволяют передавать питание на IP-камеру прямо по сетевому кабелю, что критично для систем, где сложно подвести отдельную линию питания к каждой точке.
Плюсы и минусы сетевых модулей:
Гибкость конфигурации. Возможность добавить до 4-х портов даже в компактный ПК.
Гальваническая изоляция. Защита внутренних компонентов ПК от внешних помех.
Нагрев. Высокоскоростные модули (10GbE) требуют продуманного охлаждения в закрытых корпусах.
Занятый слот. Использование слота M.2/mPCIe ограничивает установку других модулей.
CAN Bus
Для компьютеров, работающих внутри автомобилей, автобусов или на борту морских судов, поддержка шины CAN является обязательным требованием.
|
Форм-факторы |
mPCIe, Standard/Low Profile PCIe, M.2 B+M, USB (внутренний) |
|
Интерфейсы |
CAN 2.0B, CAN FD, J1939, CANopen |
|
Количество портов |
1, 2 или 4 порта |

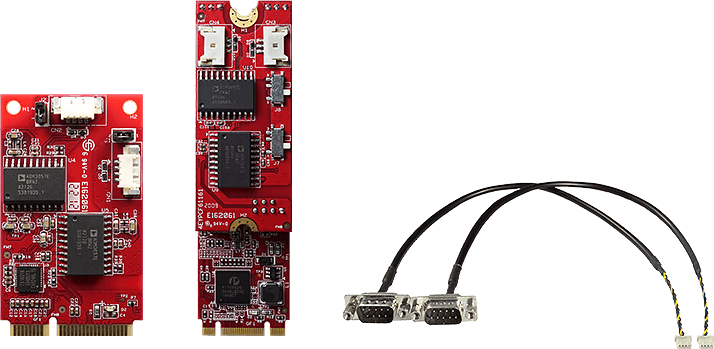

Инженеры часто выбирают серии EMPC (mPCIe) и EGPC (M.2), так как они имеют встроенную поддержку протоколов J1939 и CANopen. Это экономит время на разработке софта для «общения» с двигателями и контроллерами. Если же все слоты расширения на плате уже заняты, проблема решается установкой модуля серии EMUC, который подключается к внутреннему разъему USB на материнской плате.
Плюсы и минусы CAN-модулей:
Программная поддержка. Наличие готовых API для промышленных протоколов.
Компактность. Возможность интеграции CAN-шины даже в панельные ПК.
Специфичность разъемов. Часто требуются специальные переходники под конкретный тип кабеля.
Serial: Промышленные COM-порты
Несмотря на возраст технологии, RS-485 и RS-232 остаются основными интерфейсами для связи с ПЛК, датчиками и терминалами на производстве.
|
Форм-факторы |
M.2 A+E, M.2 B+M, mPCIe |
|
Интерфейсы |
RS-232, RS-422, RS-485 |
|
Количество портов |
1, 2, 4 или 8 портов |

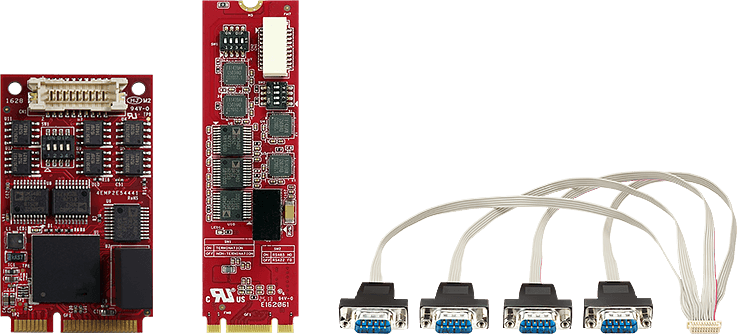

Основная задача модулей Innodisk в этом сегменте — обеспечить стабильную работу на длинных дистанциях (до 1,2 км) в условиях агрессивных электромагнитных помех. Серии с индексом «S», такие как EMP2-X4S2 (mPCIe) или EGP2-X4S1 (M.2), оснащены гальванической изоляцией. Это исключает ошибки передачи данных и защищает оборудование от выгорания при резких скачках напряжения или наводках от мощных двигателей в цеху.
Интересная деталь: модули в формате M.2 A+E позволяют задействовать слот, который обычно пустует (так как Wi-Fi на производстве используется редко), освобождая основные разъемы под диски.
Плюсы и минусы последовательных портов:
Изоляция портов. Стабильная работа в условиях сильных электромагнитных помех.
Универсальность. Один модуль может поддерживать сразу три типа интерфейсов (232/422/485).
Кабельная нагрузка. При выводе 4-8 портов требуется место для прокладки жгутов кабелей.

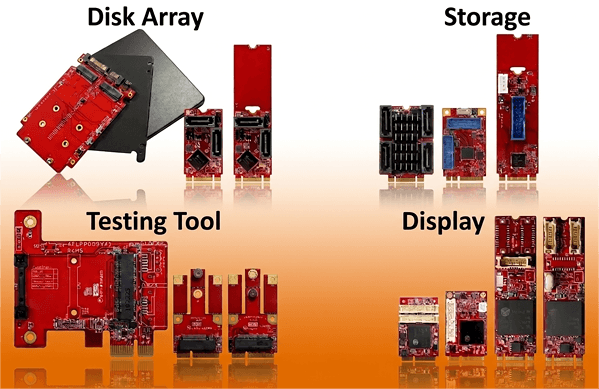

I/O Modules
Storage
Когда штатные ресурсы чипсета исчерпаны, а проект требует подключения дополнительных SSD используются модули-расширители.
|
Форм-факторы |
M.2 B+M, mPCIe |
|
Интерфейсы |
SATA III, USB 3.0 |
|
Количество портов |
1, 2 или 4 порта |

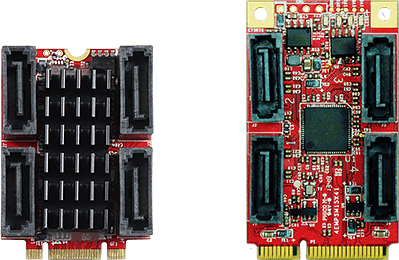

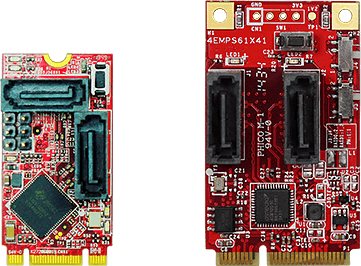

Серии EGPS-3401 и EMPS-3401 позволяют превратить один слот M.2 или mPCIe в четыре полноценных порта SATA III. Это решение часто применяется в компактных видеорегистраторах.

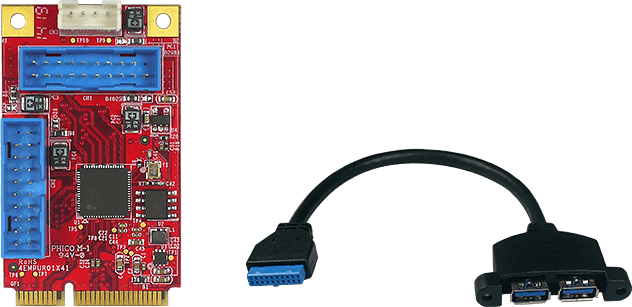

Модули EGPU/EMPU выводят порты USB 3.0 через стандартный 19-pin коннектор, что позволяет добавить скоростные интерфейсы на переднюю панель корпуса, не нагружая основной контроллер материнской платы.
Плюсы и минусы модулей хранения:
Масштабируемость. Простое решение для систем с большим количеством дисков.
Дополнительный USB. Разгрузка основных ресурсов системы для камер машинного зрения.
Зависимость от шины. Пропускная способность слота mPCIe может ограничивать скорость при работе 4-х дисков одновременно.
Disk Array: Аппаратные RAID-массивы
В задачах Edge-вычислений потеря данных из-за сбоя SSD недопустима. Аппаратный RAID на базе модулей Innodisk позволяет реализовать избыточность без использования ресурсов центрального процессора.
|
Форм-факторы |
M.2 B+M (2242/2280), mPCIe |
|
Интерфейсы |
SATA III (с поддержкой технологии iRAID) |
|
Количество портов |
2 порта |
Модули серий EGPS-32R1 и EMPS-32R1 объединяют два накопителя в массив RAID 1 («зеркало»). Для операционной системы этот массив выглядит как один надежный диск. Фирменная утилита iRAID позволяет мониторить S.M.A.R.T. обоих накопителей и вовремя предупреждать о необходимости замены, что упрощает сервисное обслуживание системы.
Плюсы и минусы RAID-модулей:
Автономность. Весь процесс зеркалирования данных происходит внутри модуля, не нагружая CPU.
Удобство мониторинга. Программный комплекс iRAID дает полную картину состояния массива.
Ограниченность уровней. Поддерживаются только базовые RAID 0/1.
Display: Подключение промышленных панелей
Иногда ПК должен управлять не просто монитором, а встроенной ЖК-матрицей в составе терминала или пульта оператора.
|
Форм-факторы |
M.2 B+M, mPCIe |
|
Интерфейсы |
HDMI (4K), VGA, LVDS, DVI-D |
|
Количество портов |
1 или 2 порта |

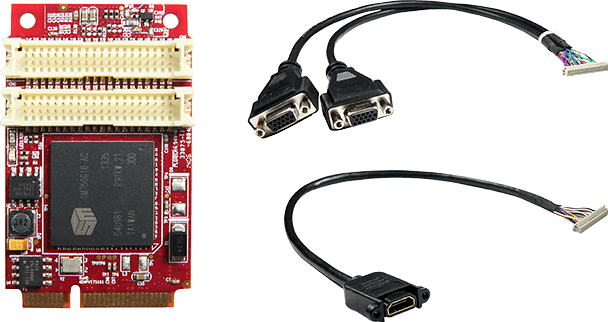

Для инженеров, проектирующих панельные компьютеры, ключевым является модуль EMPV-1201 с интерфейсом LVDS. Он позволяет подключать матрицы напрямую к плате по шлейфу, избавляя от необходимости использовать громоздкие внешние контроллеры. Для вывода на современные дисплеи предусмотрены модули с поддержкой 4K HDMI, обеспечивающие высокую детализацию в системах диспетчеризации.
Плюсы и минусы модулей вывода изображения:
Прямое подключение матриц. Поддержка LVDS упрощает конструкцию панельных систем.
Компактность. Полноценный видеовыход в формате маленькой платы M.2.
Подбор BIOS. Иногда требуется прошивка специфического профиля видеовыхода под конкретную матрицу.
Testing Tool: Переходники и средства отладки
На этапе прототипирования или сервисного обслуживания инженерам часто не хватает инструментов для быстрой проверки интерфейсов или адаптации существующих слотов под имеющееся железо. Линейка Testing Tool — это специализированные решения для конвертации интерфейсов и проверки работоспособности портов.
|
Форм-факторы |
mPCIe, M.2 (B-Key), mSATA |
|
Интерфейсы |
SATA 3, PCIe, USB 2.0 |
|
Количество портов |
1 |

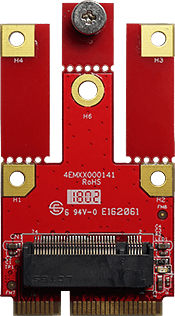

- Конвертация форматов (EMXX-0102): Этот модуль позволяет превратить слот mPCIe в современный разъем M.2 B-Key. Это критично, когда нужно протестировать новый накопитель или 4G/5G модем на старом шасси, где физически нет разъема M.2.

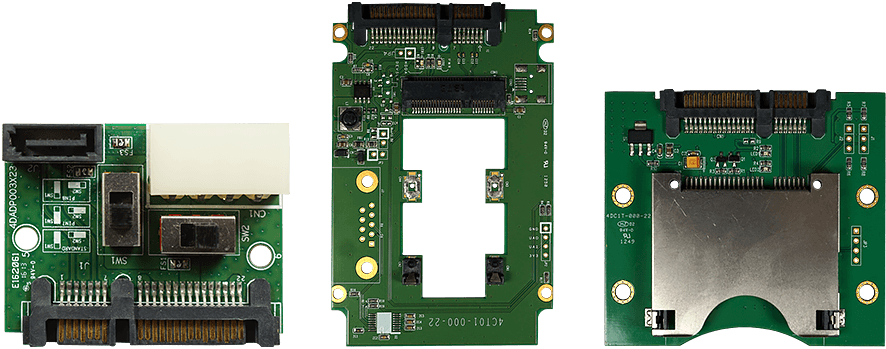

- Адаптеры для дисков (Серии EZSS и E2SS): Модули-переходники, которые преобразуют нестандартные или устаревшие интерфейсы (например, SATADOM или CFast) в стандартный порт SATA III. Модель EZSS-0101 (CFast to SATA) незаменима, когда данные с промышленной карты памяти нужно быстро считать на обычном ПК или стенде.
Совместимость поколений. Возможность подружить старые материнские платы с новыми стандартами расширения.
Готовность к суровым условиям. Большинство этих модулей поддерживают расширенный температурный диапазон (-40°C ~ +85°C), что позволяет проводить стресс-тесты оборудования в климатических камерах без риска выхода из строя самого тестового адаптера.
Временное использование. Эти модули предназначены для отладки и редко остаются в финальном изделии из-за специфики монтажа.
Заключение
Линейка модулей Innodisk — это решение, которое превращает стандартный промышленный компьютер в тонко настроенный инструмент под конкретную задачу. Будь то необходимость изолировать COM-порты от помех в цеху, запитать видеокамеры через PoE или обеспечить стабильный Raid в компактном корпусе — модульный подход позволяет сделать это быстро и надежно.
Такая архитектура особенно актуальна при использовании отечественных операционных систем (например, Astra Linux), так как большинство модулей определяются на аппаратном уровне и не требуют сложной установки драйверов. В конечном итоге, это позволяет инженеру сосредоточиться на главной логике проекта, доверив надежность интерфейсов проверенным серийным решениям.
