Эволюция распределенного управления: обзор пневмоостровов Decowell серий MTC и EV

В современной промышленной автоматизации переход от дискретных компонентов к интегрированным системам не просто тренд, а технологическая необходимость. Традиционные методы сборки пневматических систем, основанные на использовании отдельных клапанов и громоздких жгутов с проводами, становятся узким местом при проектировании сложных производственных линий. Сложность монтажа, трудоемкость поиска неисправностей и высокие затраты на обслуживание вынуждают инженеров искать решения, объединяющие пневматику и электронику в едином узле.

Компания Decowell предлагает ответ на эти вызовы в виде пневмоостровов серий MTC и EV, которые реализуют концепцию «все в одном» и позволяют радикально оптимизировать архитектуру распределенного управления.

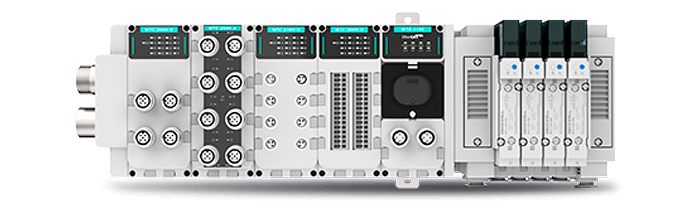

Модульная серия MTC (Multifunction Valve Island)

Пневмоострова серии MTC представляют собой третье поколение устройств Decowell, разработанных специально для суровых условий эксплуатации. Обладая степенью защиты IP67, эти устройства могут устанавливаться непосредственно на оборудовании вне шкафов управления, что сокращает длину пневматических магистралей и повышает скорость отклика системы.

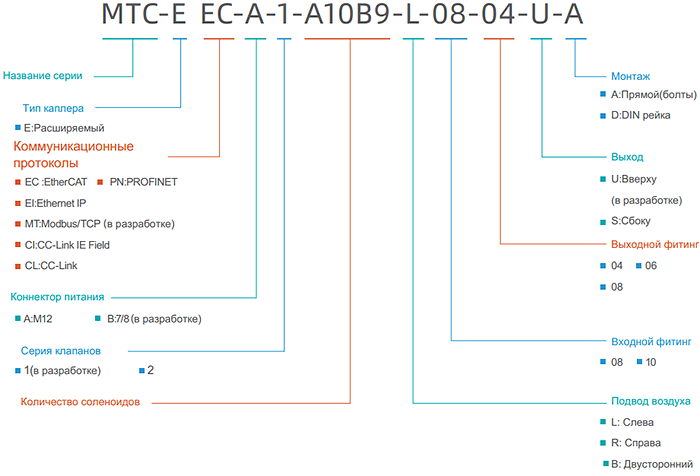

Правила наименования пневмоостровов MTC

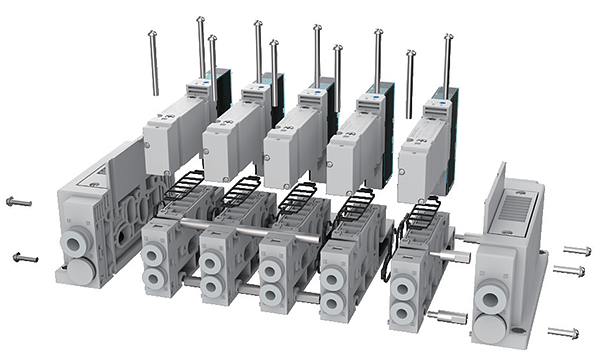

Поскольку система пневмоостровов Decowell собирается по модульному принципу, она обладает исключительной гибкостью. На нашем сайте представлены все доступные компоненты: коммуникационные модули, различные типы клапанов и модули расширения ввода-вывода.

Однако мы понимаем, что конфигурирование сложной системы и формирование длинного конечного артикула может потребовать профессиональной проверки. Наши инженеры всегда готовы прийти на помощь: мы поможем вам спроектировать готовую сборку под ваши задачи и подготовим корректный артикул заказа. Это гарантирует, что каждый компонент — от протокола связи до диаметра фитингов — будет идеально соответствовать требованиям вашего проекта. Для получения консультации Вы можете обратиться к нашим инженерам по телефону, указанному на сайте или написав на почту support@ipc2u.ru.

Ключевое УТП: гибридные сборки

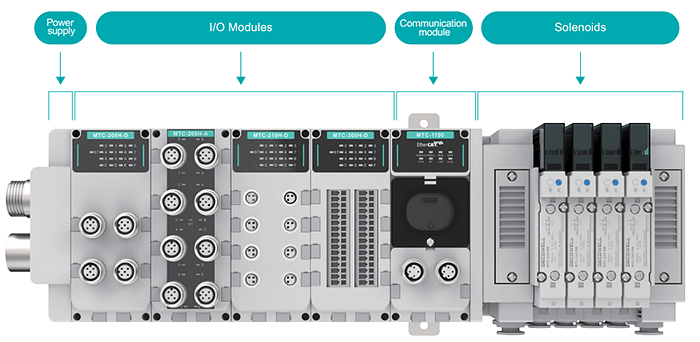

Главным отличием серии MTC является её беспрецедентная модульность. В отличие от стандартных решений, MTC позволяет интегрировать в одну сборку не только пневматические компоненты, но и модули ввода-вывода (I/O).

• Масштабируемость: поддержка до 32 соленоидов.
• Расширение: возможность подключения до 9 дополнительных модулей I/O.
• Технология Line-saving: внутренняя архитектура исключает необходимость внешней проводки между клапанами и контроллером острова. Весь обмен данными и питание соленоидов осуществляются через внутреннюю шину.

Коммуникационные возможности

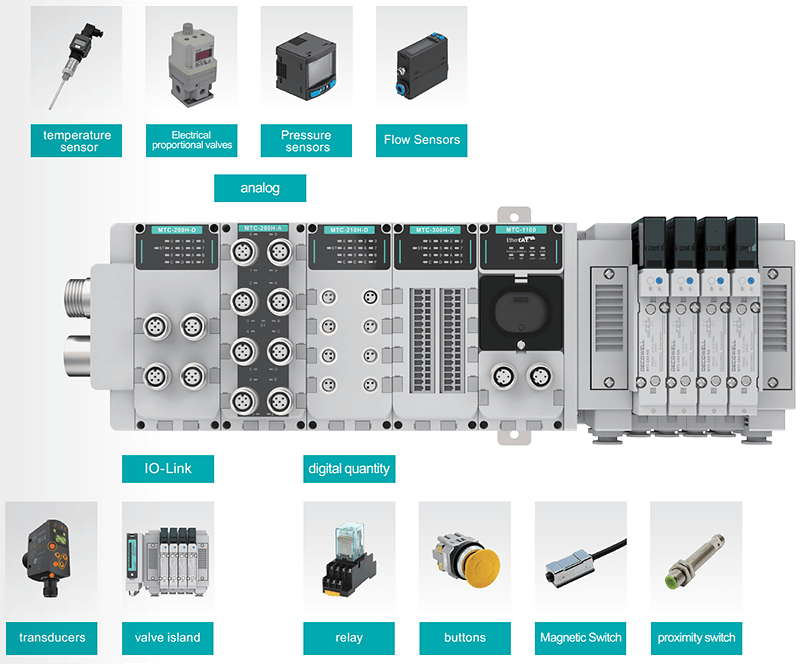

Для системного интегратора критически важна гибкость протоколов. Серия MTC поддерживает все ведущие промышленные стандарты: PROFINET, EtherCAT, EtherNet/IP, Modbus TCP, CC-Link, IO-Link. Это делает пневмоострова MTC универсальным звеном, которое легко встраивается в экосистему любого производителя ПЛК.

Система диагностики

Пневмоострова серии MTC обладают развитой системой интеллектуальной диагностики, которая позволяет в режиме реального времени отслеживать состояние оборудования и минимизировать время простоя линии.

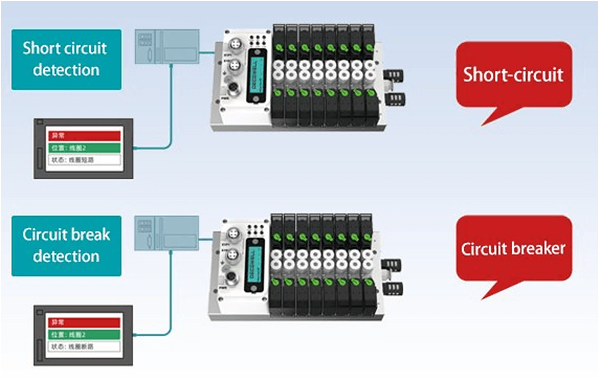

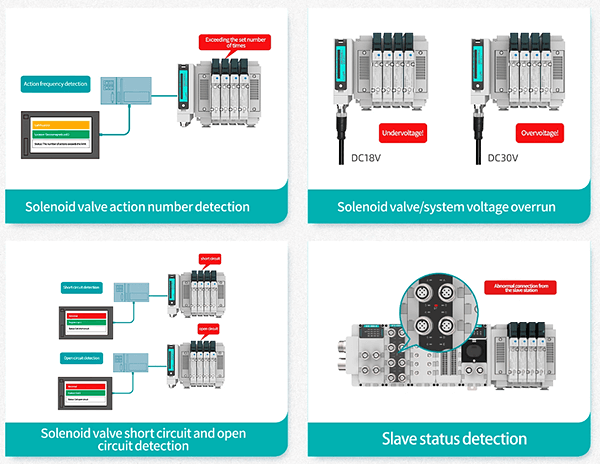

Основные диагностические возможности серии MTC включают:

• Детектирование короткого замыкания (Short Circuit Detection): система автоматически определяет короткое замыкание в катушках соленоидов;
• Обнаружение обрыва цепи (Circuit Breaker / Open Circuit Detection): пневмоостров сигнализирует о разрыве соединения или выходе катушки соленоида из строя;
• Мониторинг ресурса (Motion Count Detection): функция подсчета количества срабатываний каждого клапана. Пользователь может установить лимит циклов, при достижении которого система выдаст предупреждение, эта функция позволяет реализовать стратегию предиктивного обслуживания;
• Контроль состояния модулей (Slave Status Detection): мониторинг работоспособности коммуникационных модулей и модулей расширения ввода-вывода, входящих в состав острова;
• Удаленный мониторинг через шину: данные о неисправностях (тип ошибки и конкретная позиция клапана/модуля) передаются по промышленному протоколу (PROFINET, EtherCAT, Ethernet/IP и др.) на контроллер (ПЛК) или панель оператора (HMI);
• Локальная индикация: на корпусе модулей расположены светодиодные индикаторы, которые позволяют персоналу быстро определить статус устройства и наличие ошибок на месте установки.

Благодаря этим функциям инженеры могут точно локализовать проблему без необходимости вскрытия распределительных коробок или ручной прозвонки кабелей.

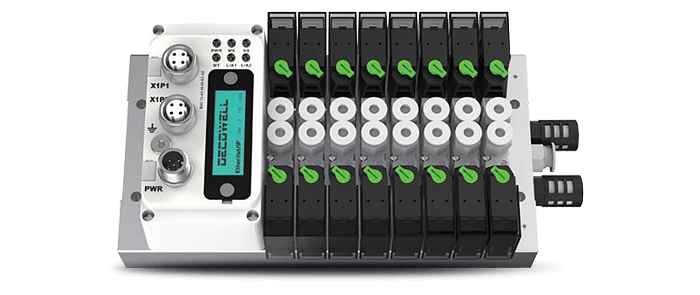

Серия EV (Economic Valve Terminal)

Если серия MTC ориентирована на максимальную функциональность и расширяемость, то серия EV разработана как экономически эффективное решение для задач, где требуется компактность и высокая надежность при оптимальных затратах.

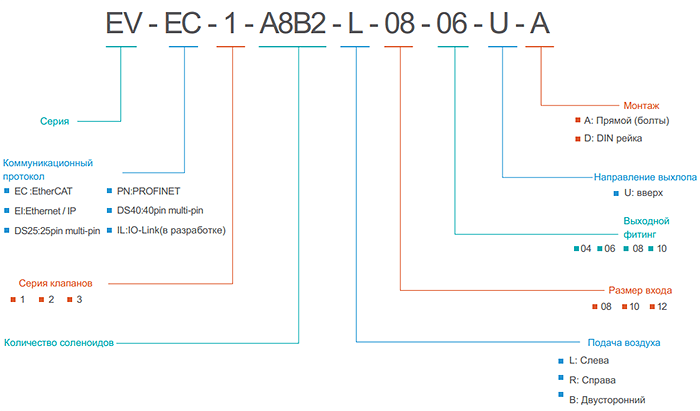

Правила наименования пневмоостровов EV

Технологические преимущества

Несмотря на статус «экономичной» серии, EV обладает характеристиками, превосходящими многие аналоги среднего ценового сегмента:

• Ресурс соленоидов: до 80 миллионов циклов, что гарантирует многолетнюю работу в высоконагруженных циклах (например, в упаковке или производстве электроники).
• Быстрое подключение: использование интерфейса M12 для коммуникации и питания позволяет исключить ошибки при монтаже и сократить время пусконаладки на 40-60%.
• Компактный форм-фактор: идеально подходит для интеграции в ограниченные пространства современных станков.

Интеллектуальная диагностика

Одним из ключевых барьеров для снижения простоев является скорость локализации неисправности. Пневмоострова EV оснащены функцией обнаружения короткого замыкания и обрыва цепи соленоида. Информация о сбое мгновенно передается на верхний уровень, позволяя обслуживающему персоналу заменить конкретный узел до того, как проблема приведет к аварийной остановке линии.

Баланс производительности и капитальных затрат

Универсальная совместимость

Решения Decowell полностью совместимы с ПЛК ведущих мировых брендов: Siemens (TIA Portal), Mitsubishi, Omron, Schneider Electric, Beckhoff и Rockwell Automation. Наличие готовых GSDML/ESI-файлов упрощает конфигурацию системы до нескольких кликов.

Эксплуатационная стойкость

Обе серии (MTC и EV) спроектированы для работы в широком температурном диапазоне и обладают высокой виброустойчивостью. Это критично для автомобильной промышленности и производства литиевых батарей, где оборудование работает в режиме 24/7 в условиях постоянных динамических нагрузок.

Экономика импортозамещения

В текущих рыночных условиях вопрос стоимости владения и доступности компонентов стоит особенно остро. Реальные кейсы показывают, что использование решений Decowell позволяет снизить затраты на закупку оборудования более чем на 50% по сравнению с европейскими или японскими брендами при сохранении аналогичных эксплуатационных характеристик.

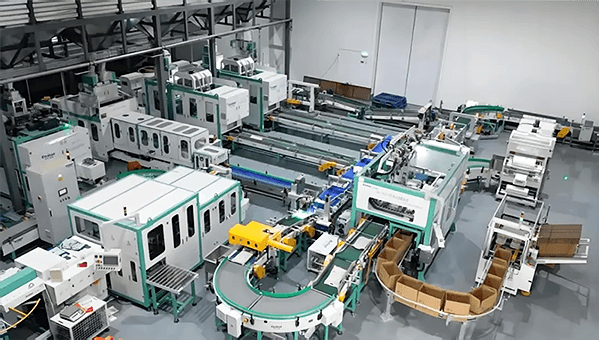

Пример применения

В упаковочной индустрии, особенно в сегменте пищевой продукции (например, оборудование для вакуумной упаковки), надежность пневматической системы напрямую определяет общую эффективность оборудования. Традиционные решения с дискретными клапанами часто не выдерживают интенсивных режимов работы из-за вибраций и сложности локального обслуживания.

Технологический вызов

В проекте по модернизации оборудования для внутренней вакуумной упаковки перед инженерами стояла задача уйти от «паутины» проводов, идущих от каждого датчика и цилиндра к центральному шкафу. Вибрация станка приводила к ослаблению контактов, а диагностика обрыва в жгуте занимала несколько часов простоя.

Реализация на базе пневмоостровов Decowell серии MTC

Для решения задачи была выбрана архитектура на базе гибридных пневмоостровов серии MTC. В качестве мастер-станции использовался ПЛК Magmeet, интегрированный с островом по промышленной шине.

Специфика решения:

1. Модульная сборка: благодаря интегрированным модулям ввода-вывода, оборудование было разделено на три компактных подмодуля. Это позволило проводить предварительную сборку и тестирование пневматики и электрики отдельно от основного каркаса машины.



2. Технология Down-plug: использование внутренней шины для питания соленоидов полностью исключило внешнюю разводку кабелей внутри острова, что сделало систему невосприимчивой к постоянным вибрациям упаковочного цикла.

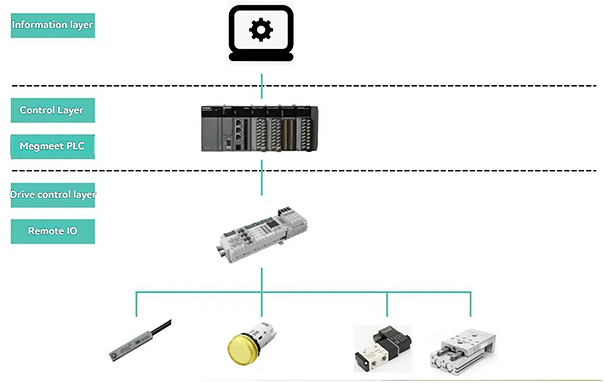

3. Гибридная топология: пневмоостров одновременно управляет приводами захвата и собирает сигналы с магнитных датчиков положения цилиндров, передавая всё через один кабель связи.



Конфигурация итоговых пневмоостровов:

MTC-CEC-A-2-A12-L-10-06-S-A – компактный пневмоостров с интерфейсом EtherCAT и защитой IP67, оснащенный 12 односторонними клапанами 5/2 серии 2 и предназначенный для прямого монтажа с левосторонним подводом воздуха

MTC-EEC-A-2-A8D1-B-10-06-S-A – расширяемый пневмоостров EtherCAT, поддерживающий до 9 дополнительных модулей ввода-вывода и включающий 8 односторонних клапанов 5/2 и один трехпозиционный клапан со сбросом воздуха в среднем положении при двустороннем питании

Результаты внедрения

Переход на серию MTC позволил заказчику достичь следующих показателей:

• Сокращение времени монтажа на 40% за счет исключения индивидуальной прокладки кабелей к каждому клапану;
• Упрощение логистики с использованием аутсорсинговых площадок для сборки отдельных узлов, которые приходят на финальную линию как готовые Plug-and-Play компоненты;

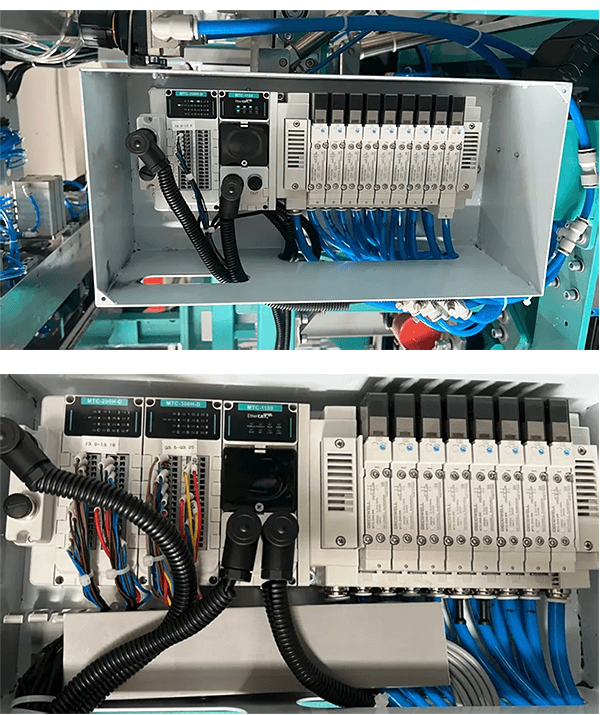

• Минимизация простоев благодаря интеллектуальной диагностике, оператор видит статус конкретного соленоида на панели HMI, не вскрывая защитные кожухи оборудования.

Использование решений Decowell в данном кейсе подтвердило, что переход к распределенному управлению это не только технический апгрейд, но и прямой путь к снижению стоимости владения упаковочного оборудования.

Сравнительная характеристика серий

Заключение

Пневмоострова серий MTC и EV это не просто компоненты, а инструменты для качественной трансформации производства. Переход на распределенную архитектуру управления с использованием этих устройств позволяет инжиниринговым компаниям не только снижать себестоимость своих решений, но и предлагать заказчикам современный уровень надежности и диагностики.

Выбирая MTC для сложных гибридных задач или EV для оптимизации типовых узлов, вы получаете гибкость, которая необходима в условиях быстро меняющегося технологического ландшафта. Decowell доказывает, что высокая производительность и доступная стоимость могут быть частями одной системы.
